巴哈赛车专用手动换挡变速器结构

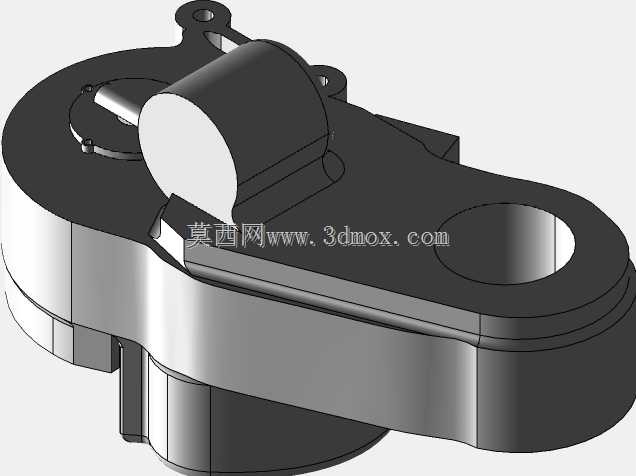

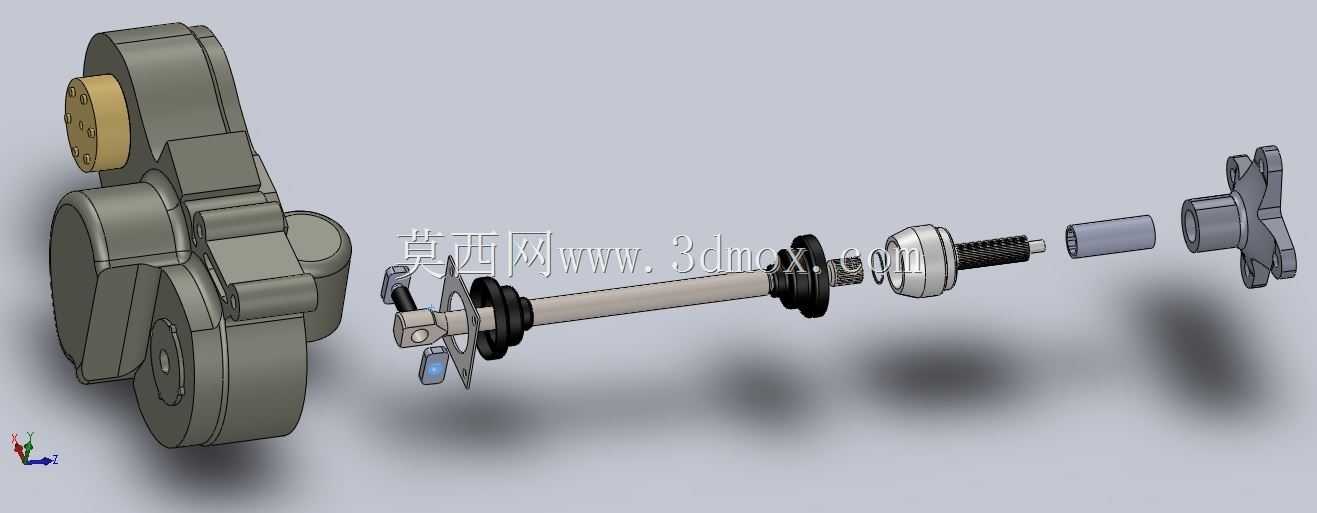

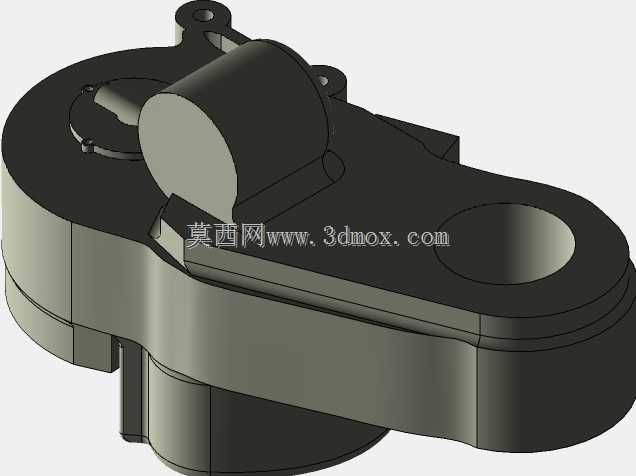

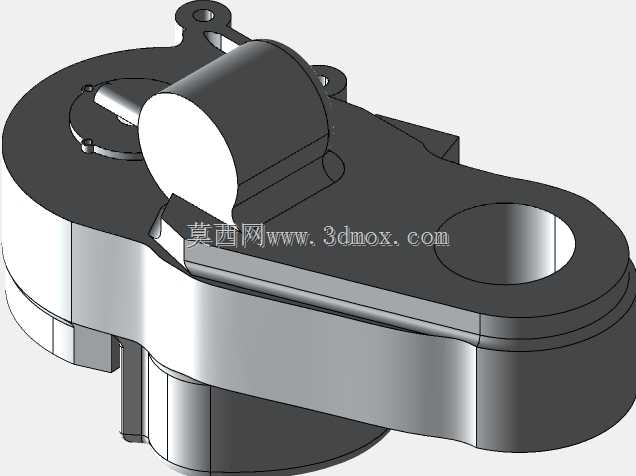

这套手动变速器结构专为小型越野赛事车辆开发，核心适配非铺装路面竞速场景下的动力传递需求，在赛事工况中需要承受频繁换挡带来的冲击载荷，同时兼顾轻量化与传动效率的平衡。从结构布局来看，该变速器采用横置输入输出的布置方案，输入轴端直接对接发动机输出法兰，输出端通过花键连接传动半轴，整体安装边界控制在紧凑的空间范围内，适配钢管式赛车车架的安装点位，不需要额外设计复杂的转接支架即可完成固定。换挡机构采用外置式拨叉联动结构，拨叉与同步器齿套的配合间隙经过反复调校，能保证在车辆颠簸跳跃工况下不会出现跳挡、脱挡问题，换挡摇臂的行程设计符合赛车驾驶的操作习惯，驾驶员佩戴赛车手套操作时也能清晰感知挡位入位的反馈，不需要额外查看挡位标识即可完成盲操作。传动齿轮组采用斜齿与直齿组合的配齿方案，低速挡位采用大模数直齿设计，能承受起步、冲坡时的大扭矩冲击，高速挡位采用斜齿设计，降低高速行驶时的齿轮啮合噪音，同时提升传动平顺性，减少动力传递过程中的损耗。轴系部分采用多支撑点的轴承布置方案，输入轴、中间轴、输出轴的轴承选型匹配赛事工况的径向与轴向载荷，轴承座与壳体的配合采用过盈配合加定位销的固定方式，避免大载荷下轴承外圈出现蠕变移位。壳体部分采用分体式设计，拆分面结合密封槽布置，既方便装配时调整齿轮啮合间隙，也能在赛事维修时快速拆解检查内部齿轮、同步器的磨损情况，不需要将整个变速器从车架上完全拆下即可完成常规维护。同步器结构采用锁环式设计，锥面摩擦材料的选型适配高频率换挡的磨损需求，能在短时间内完成转速同步，缩短换挡动力中断的时间，帮助车辆在竞速过程中保持动力输出的连贯性。从安装适配性来看，该变速器的离合分离机构集成在输入轴端，分离轴承的拨叉行程与常规赛车离合总泵的输出行程匹配，不需要额外改装离合操纵机构即可适配，安装法兰的孔位采用标准化设计，能适配小排量单缸、双缸赛事发动机的输出接口，周边预留的传感器安装点位可以后期加装转速、油温传感器，方便车队在调试过程中采集传动系统的运行数据。整套结构在设计时充分考虑了赛事中的维修便捷性，易损件如拨叉、同步环、密封件都采用通用化规格，不需要定制特殊配件即可完成更换，能在赛事的短时间维修窗口内完成故障排查与零件更换。轴系的动平衡精度按照高速旋转部件的要求调校，在最高设计转速下不会出现异常振动，避免振动传递到车架影响驾驶员的操控感知，同时也能延长轴承、齿轮的使用寿命。换挡定位机构采用钢珠加弹簧的自锁结构，每个挡位的定位弹簧刚度经过匹配，既保证挡位锁定的可靠性，也不会让换挡操作需要过大的力度，降低长时间驾驶时驾驶员的操作疲劳。润滑方式采用飞溅润滑结构，壳体内部的油道设计能在齿轮旋转时将润滑油带到各个轴承、啮合齿面位置，不需要额外加装机油泵即可保证各摩擦面的润滑效果，同时壳体底部设置放油螺塞，上部设置加油口与油位观察孔，方便日常检查油位与更换润滑油。
