内燃机用流线型曲柄连杆结构设计

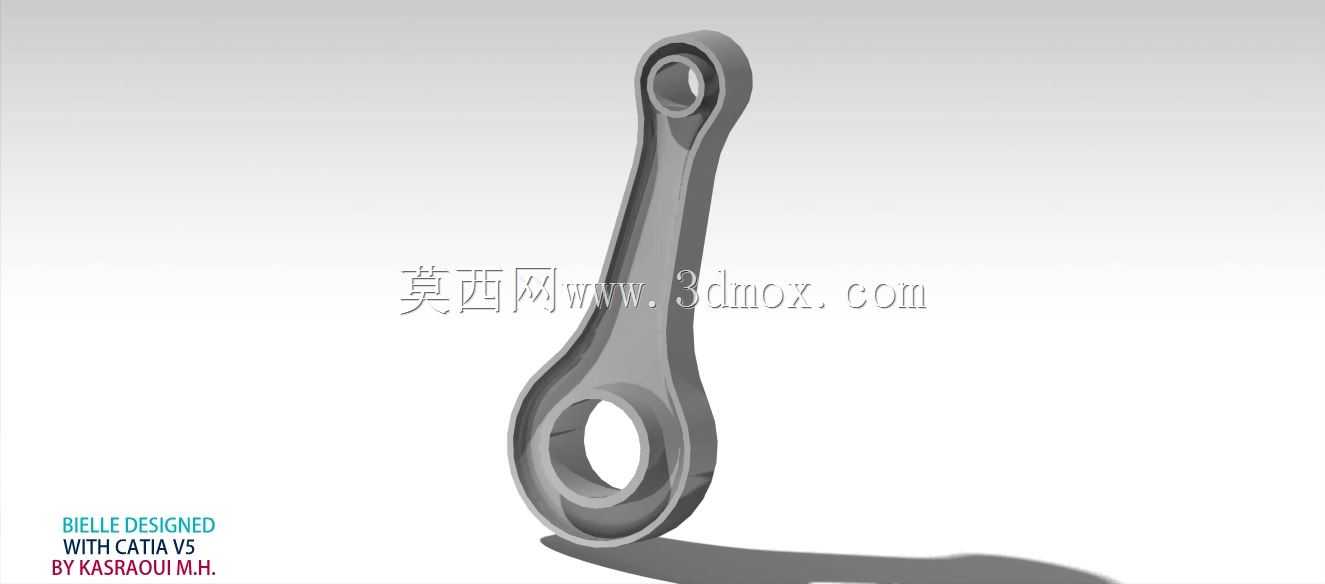

曲柄连杆作为往复式动力机械里的核心传动构件，日常在小型通用汽油机、摩托车动力单元、微型空压机这类需要把直线往复运动和旋转运动互相转换的设备里随处可见，它的结构合理性直接决定了整套动力机构的运转平顺性、疲劳寿命和动力传递效率。做这套结构设计的时候，首先要捋清楚实际工况下的受力边界：连杆在工作循环里要交替承受活塞传递来的燃气爆发压力、往复运动产生的惯性力，还有曲轴旋转带来的离心载荷，不同工况下载荷的方向和大小是周期性变化的，所以杆身的截面不能做成等直径的圆杆，得顺着应力流的走向做变截面的流线型过渡，就像这次设计的结构那样，从大头到小头顺着载荷传递路径逐渐收窄，既避免了截面突变带来的应力集中，又能在保证结构强度的前提下尽可能降低往复运动的质量，减少惯性载荷对曲轴和活塞销的冲击。

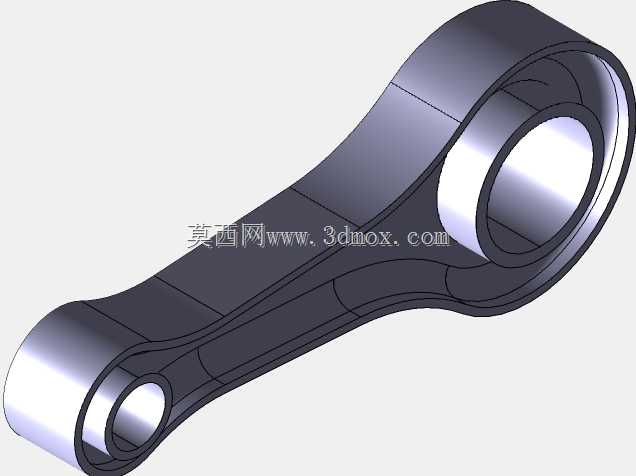

从安装边界来看，这套曲柄连杆的大小头孔中心距要匹配对应排量动力单元的活塞行程设计，小头端的内孔尺寸要适配标准规格的活塞销，安装时需要和活塞销座孔保持合理的配合间隙，表面要做足够的粗糙度处理，保证销子在孔内可以随工况小幅浮动，避免偏磨；大头端的剖分结构要和曲轴的连杆轴颈尺寸匹配，轴瓦安装后的配合间隙要控制在合理范围，既要保证运转时润滑油膜能稳定形成，又不能因为间隙过大产生冲击异响。杆身的外形做了圆弧过渡的流线型设计，没有尖锐的棱角，一方面是减少应力集中点，让交变载荷下的应力可以顺着曲面均匀分散，避免长期运转后在棱角位置萌生疲劳裂纹，另一方面也能减少曲轴箱内高速运转时的机油搅动阻力，降低不必要的动力损耗。

实际应用场景里，这类曲柄连杆的工作转速跨度很大，从每分钟几千转的小型通用动力到上万转的摩托赛车动力都有覆盖，所以设计时除了静态强度校核，还要做动态的动平衡考量，大小头的质量分配要匹配对应曲轴的平衡重设计，整套连杆组的质量差要控制在很小的公差范围内，避免多缸机运转时因为各缸连杆质量不一致产生额外的振动。杆身的截面采用了工字形的优化结构，相比传统的矩形截面，在相同截面积也就是相同重量的前提下，工字形截面的抗弯和抗扭刚度要高出不少，能很好应对做功冲程里燃气压力突然作用在活塞上时，杆身受到的纵向弯曲载荷，还有曲轴旋转时因为连杆摆动产生的侧向弯曲载荷。

在装配适配性上，小头端通常会压入铜质衬套来提升耐磨性能，衬套上要开对应的润滑油孔，保证活塞销运转时能得到持续的机油润滑和冷却；大头端的连接螺栓要采用高强度的合金钢材质，拧紧时必须按照规定的扭矩和角度分步骤紧固，避免螺栓预紧力不足导致运转时大头盖松脱，或是预紧力过大导致螺栓屈服断裂。设计时还要考虑连杆在曲轴箱内的运动干涉问题，要校核活塞运动到上止点和下止点时，连杆大头和曲轴箱壁、平衡重之间的最小间隙，还要校核连杆摆动到最大角度时，杆身和气缸套下沿、活塞裙部的间隙，避免运转过程中出现磕碰干涉。另外，杆身表面通常会做喷丸强化处理，让表面形成一层压应力层，提升零件的抗疲劳性能，应对长期交变载荷下的使用寿命要求。从动力传递的路径来看，活塞承受的燃气推力通过活塞销传递到连杆小头，再顺着杆身传递到连杆大头，最终带动曲轴旋转输出扭矩，整个过程中连杆的受力状态复杂，既有轴向的拉压载荷，又有横向的弯曲和扭转载荷，所以结构设计上的每一处过渡圆角、每一段截面变化都要经过严谨的应力校核，不能随意做造型上的改动，不然很容易在实际运转中出现断裂失效的问题。
