水轮机涡轮叶片结构造型设计

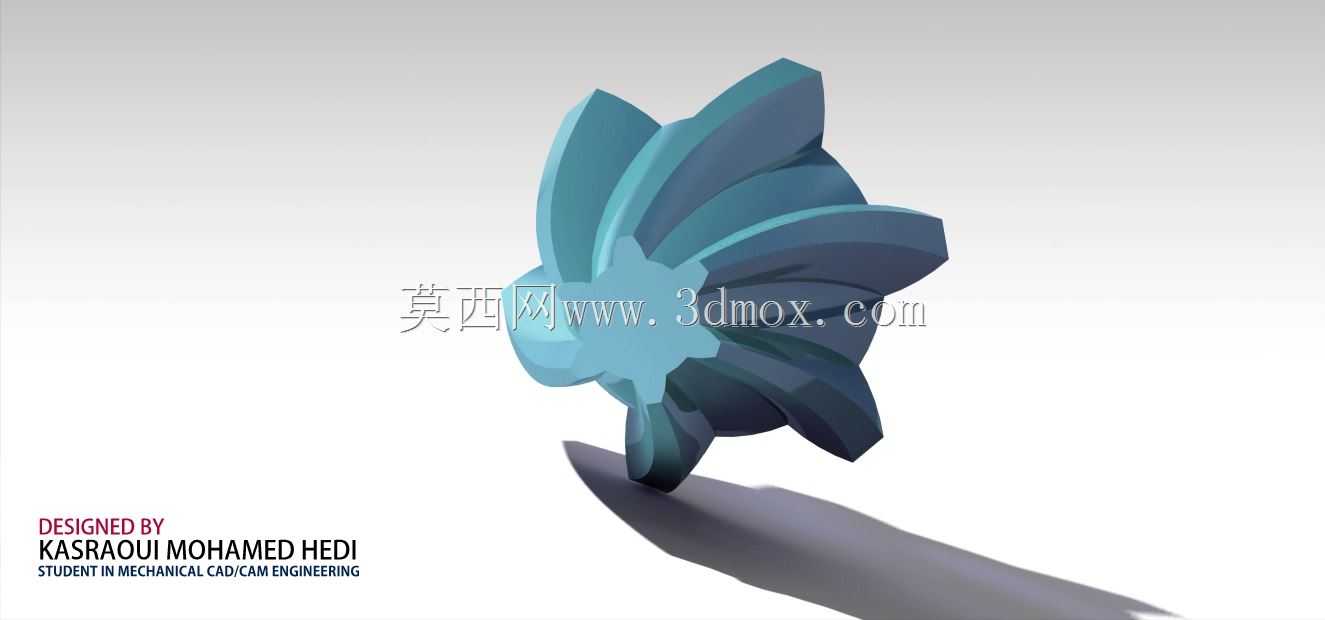

在水力发电、农田排灌、工业流体输送等场景中，水轮机作为核心能量转换部件，其涡轮结构的设计合理性直接决定整套设备的运行效率与服役寿命。这款涡轮造型采用空间扭曲叶片的布局逻辑，从轮毂中心向外缘延伸的过程中，叶片的翼型截面角度连续平滑过渡，能够在水流冲击时最大化捕获流体动能，减少叶片表面的涡流脱流损失，避免局部空蚀现象的过早出现。从安装边界来看，该涡轮的轮毂位置设置有标准的轴孔配合面，可与动力输出轴通过键连接实现扭矩传递，轮毂端面预留有紧固件安装位，能够满足轴向定位的锁紧需求，整体径向尺寸适配中小型水轮机的转轮室安装空间，轴向安装长度不会与蜗壳、导水机构的相邻部件产生运动干涉。设计过程中优先考虑了流体工况的适配性，叶片的前缘做了圆弧过渡处理，可降低含沙水流对叶片入口端的冲刷磨损，叶片尾缘的厚度做了渐变收窄设计，能够减少水流流出时的尾迹损失，提升整体流道的过流平顺性。不同于常规直板叶片的结构，这款涡轮的每个叶片都沿周向呈均匀等角分布，相邻叶片间的流道截面从入口到出口呈渐变扩散形态，能够让水流在流道内完成平稳的能量转换，将流体的压能与动能顺畅转化为转轴的旋转机械能。在实际设备配套中，这类涡轮结构可适配混流式小型水轮机组，也可经过参数调整后用于冷却塔水轮机、水力驱动搅拌设备等场景，运行过程中叶片的受力分布经过优化，高应力区域集中在轮毂与叶片的连接过渡位置，该区域做了圆角加厚处理，可避免长期交变载荷下出现疲劳裂纹。从建模逻辑来看，整个涡轮的造型基于翼型参数化放样生成，每个截面的弦长、安装角、厚度分布都沿径向做了匹配流速分布的调整，靠近轮毂处的叶片安装角更大，适配较低的局部水流流速，靠近外缘处的叶片安装角更小，匹配更高的圆周线速度，让整个叶片不同径向位置的水流攻角都处于最优区间，减少不同工况下的冲击损失。实际选型配套时，可根据具体的水头高度、流量参数调整叶片的数量与扭曲角度，当前结构的叶片数量兼顾了过流能力与结构强度，既不会因为叶片过密导致流道堵塞、摩擦损失增大，也不会因为叶片过疏导致单个叶片载荷过大、能量捕获效率不足。叶片表面的光滑过渡造型也降低了后续加工的难度，无论是采用铸造成型后打磨抛光，还是采用五轴铣削直接加工，都能保证型面精度满足设计要求，减少后期型面修型的工作量。在设备运行维护层面，这种对称分布的涡轮结构动平衡性能优异，高速旋转时不会产生额外的径向偏载，可降低轴承的支撑载荷，延长轴承的更换周期，减少设备运行过程中的振动与噪声。
