雪铁龙GT跑车线框结构草图跟踪设计

在整车正向开发的前期概念验证阶段，草图跟踪是把造型效果图转化为可量化三维结构的核心环节，这套线框数据完全围绕雪铁龙GT的概念跑车定位搭建，没有直接套用现有量产车的结构参数，所有轮廓线都贴合超跑低趴、流线的造型需求。从实际工程应用场景来看，这类线框数据主要服务于造型部门和结构部门的前期对接，造型团队可以基于线框快速调整曲面走势，验证风阻优化的轮廓合理性，结构团队则能提前预判乘员舱边界、动力总成布置空间、悬架安装点的预留位置，避免后续曲面完成后出现结构干涉的返工问题。

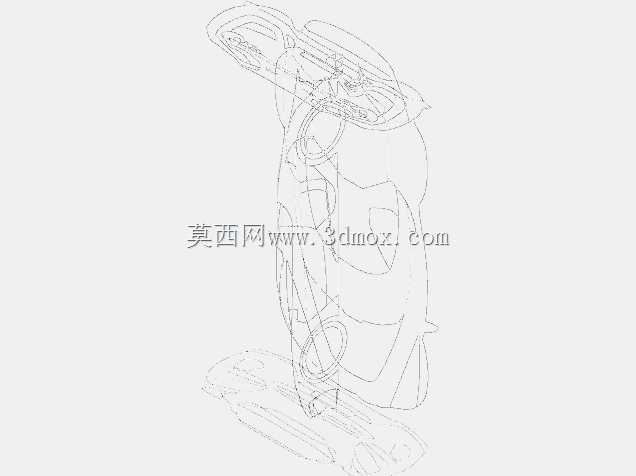

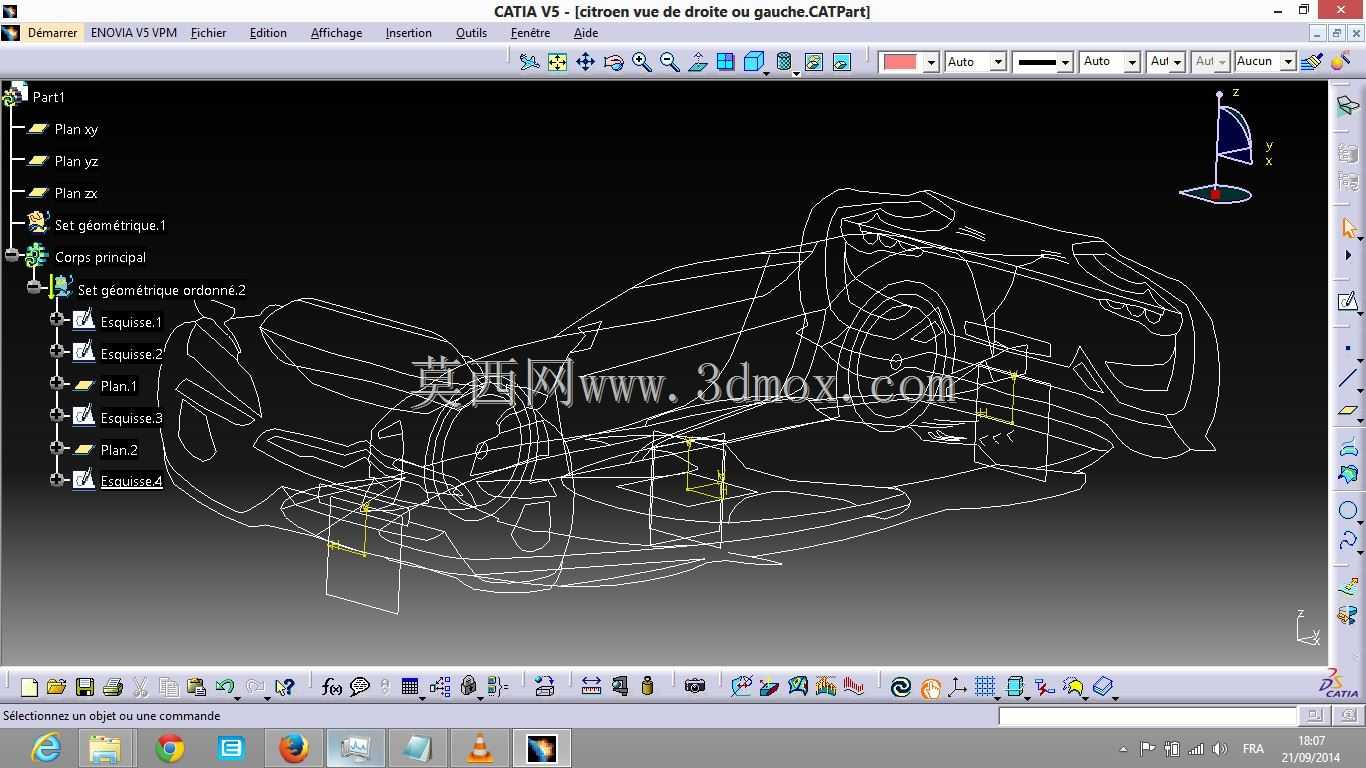

设计思路上没有一开始就做实体曲面填充，而是先搭建整车的基准骨架，先确定前后轴的基准平面、整车纵向对称面、离地间隙基准线，再顺着造型草图的轮廓勾勒外覆盖件的边界线，每一段线的曲率都做了连续校验，避免后续生成曲面时出现褶皱、曲率突变的问题。线框里预留的几个几何集，分别对应车身外覆盖件、车门分缝线、轮拱边界、前后保险杠轮廓的定位基准，后续不管是做A级曲面生成，还是做结构件的安装点布置，都能直接以这些线框为参考，不用重新找造型基准。

从安装边界和尺寸控制来看，这套线框严格按照超跑的尺寸比例搭建，轮拱位置的线框预留了大尺寸运动轮毂和高性能刹车系统的安装空间，轮眉的轮廓线和轮胎跳动的最大边界做了避让校验，不会出现转向或者颠簸时轮胎蹭到轮拱的问题。乘员舱部分的线框提前预留了双座布局的空间，座椅安装点的高度、方向盘的布置位置都在线框阶段做了初步的位置确认，保证后续内饰结构设计时有足够的操作空间。车身侧部的腰线从车头一直延伸到车尾，线框的曲率变化完全贴合空气动力学的流向要求，能引导气流快速通过车身侧面，减少高速行驶时的乱流产生，车尾部分的线框预留了扩散器的安装位置，和后保险杠的轮廓线做了平滑过渡，能在高速行驶时提供足够的下压力，提升车辆的行驶稳定性。

在实际的项目推进中，这类线框数据还能直接用于前期的油泥模型制作，油泥模型师可以根据线框的点位坐标，在油泥骨架上标记关键轮廓点，大幅提升油泥模型的制作精度，减少反复修型的时间。和直接做实体模型相比，线框阶段的调整成本极低，不管是调整车头的俯冲角度，还是修改车尾的溜背斜率，只需要调整对应线段的控制点位置就能快速看到效果，不需要删除重建大量曲面数据。线框里的每一个草图都和对应的基准平面做了关联约束，调整基准参数时，相关的轮廓线会自动更新，保证整车比例的一致性，不会出现局部调整后整车比例失调的问题。

针对概念车的展示需求，这套线框数据还能直接用于前期的渲染预览，通过线框的渲染效果可以快速验证整车的比例协调性，给造型评审提供直观的参考，不需要等到曲面全部完成再做评审，能大幅压缩前期概念开发的周期。在结构可行性验证方面，线框阶段就提前考虑了前后悬的长度比例，前悬的线框长度预留了前置动力总成或者电机的布置空间，后悬的线框则兼顾了后扩散器和排气系统（或电驱系统后置部件）的安装需求，底盘部分的线框预留了电池组（若为电动版本）或者传动系统的布置高度，保证整车的重心控制在合理范围内，满足超跑的操控性能要求。车门部分的线框提前标记了分缝线的位置，验证了车门开启角度的边界，保证乘员上下车的空间足够，同时不会和前翼子板、侧裙部分出现干涉。
