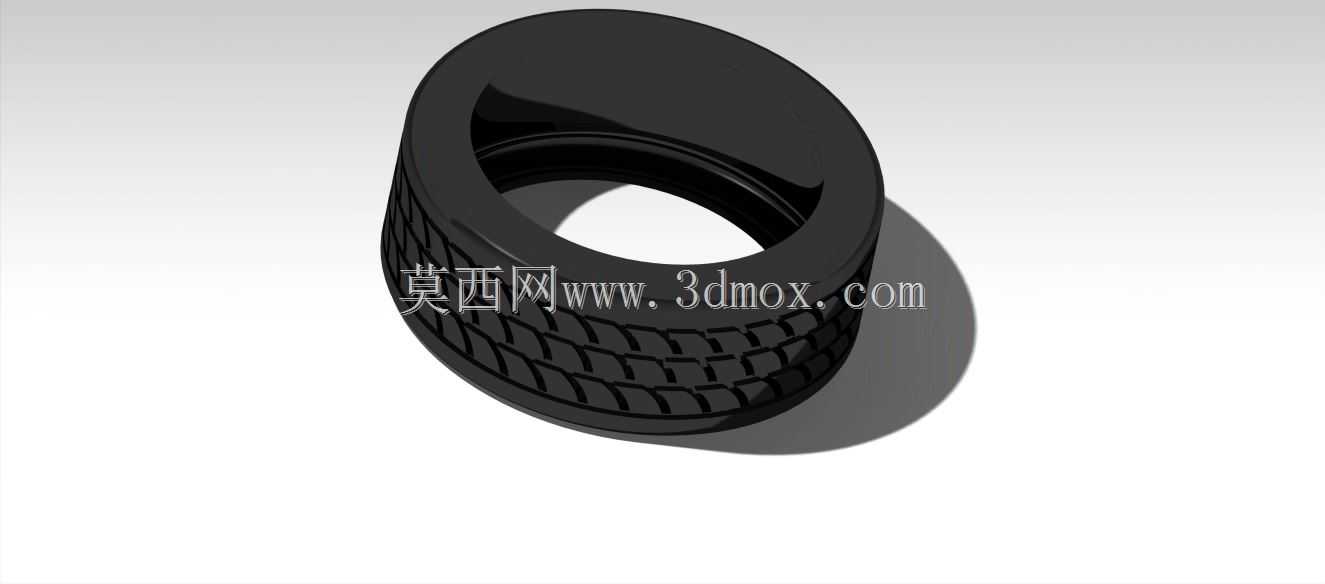

乘用车标准规格橡胶轮胎结构设计

日常做整车底盘行走系统匹配时，轮胎是最容易被新手工程师忽略的核心部件，很多人觉得轮胎就是个橡胶圈，实际上从轮辋安装边界到胎面花纹排布，每一处结构都直接影响整车的抓地力、滚阻、NVH表现甚至制动距离。这次做的这款轮胎结构，是针对常规家用前驱乘用车开发的常规铺装路面用款，先从安装边界说起，设计时严格匹配主流16英寸乘用车钢制/铝合金轮辋，胎圈位置的直径公差控制在±0.3mm以内，过盈量设置在1.2-1.8mm区间，既保证充气后不会出现胎圈滑转漏气，也不会因为过盈量太大导致装配时胎圈钢丝断裂、轮辋涂装刮伤。胎侧的厚度设计做了梯度变化，靠近胎圈位置的橡胶厚度达到8mm，内置两层高强度尼龙帘线层做支撑，避免低速上路肩时胎侧被硬物割伤出现鼓包，往胎面方向逐渐过渡到5mm厚度，兼顾侧向支撑性和行驶时的滤震效果，不会因为胎侧过硬导致细碎颠簸全部传递到悬架，提升日常通勤的乘坐舒适度。胎面花纹的设计没有用夸张的越野块状结构，而是采用连续的主排水沟加细碎刀槽的组合，四条纵向主排水沟的深度设置为8mm，宽度7mm，能在雨天行驶时快速排走胎面和路面之间的积水，避免高速行驶出现水滑现象；横向的花纹块做了变节距排布，相邻花纹块的长度差控制在15%以内，打破行驶时的共振频率，降低60-120km/h时速区间的胎噪，避免花纹共振产生的尖锐噪音传入车厢。胎面的橡胶厚度是12mm，内部带两层钢丝带束层，带束层的角度设置为和轮胎周向呈22度夹角，既保证高速行驶时胎面的刚度，不会因为离心力出现胎面外胀变形，也能缓冲路面细碎颠簸，减少带束层和橡胶层之间的剪切应力，延长轮胎的实际使用寿命。实际装车匹配时，这款轮胎的标准充气压力设定为2.3bar，对应的静载荷半径是316mm，滚动半径308mm，做整车动力性计算时可以直接用这个参数匹配主减速比，不会出现时速表和实际车速偏差超过3%的问题。胎唇位置的钢丝圈采用单股高碳钢缠绕结构，一共缠绕48圈，保证胎唇的整体刚度，装配时用常规轮胎拆装机就可以顺利压入轮辋，不需要额外做特殊工装适配。另外在胎肩位置做了小圆角过渡，圆角半径设置为15mm，避免转向时胎肩和轮拱内衬发生剐蹭，同时也能减少胎肩位置的异常磨损，很多新手设计轮胎时胎肩做的太尖锐，跑个几千公里就出现胎肩偏磨，就是过渡圆角没处理好。日常做整车总布置时，轮胎的跳动边界要留足25mm的间隙，不管是满载冲击还是转向最大角度，都要保证轮胎和周围的翼子板、悬架摆臂、刹车卡钳之间有足够安全距离，这款轮胎的断面宽度是205mm，做DMU间隙检查时，要把轮胎充气后的膨胀量算进去，不能只按建模的理论尺寸算间隙，不然满载颠簸时很容易出现轮胎蹭翼子板的问题。胎面的花纹块刚度也做了匹配，外侧花纹块的刚度比内侧高12%，这样在车辆过弯侧倾时，外侧胎面能提供足够的支撑力，减少侧倾幅度，提升过弯时的抓地极限；内侧花纹块做了更多细碎刀槽，提升湿滑路面的抓地力，缩短雨天的制动距离。另外胎侧的标识区域做了0.5mm的下沉设计，后期模压轮胎规格、生产日期、品牌标识的时候，不会因为标识突出导致胎侧局部应力集中，也能避免日常行驶时路边的树枝、碎石刮掉标识信息。做这款轮胎的三维结构时，所有的曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，后期开模的时候可以直接提取曲面做模具型腔，不需要再做大量的曲面修复工作，胎面花纹的排布也做了脱模斜度检查，所有花纹块的脱模斜度都设置在3度以上，保证硫化成型后可以顺利脱模，不会出现花纹块撕裂的问题。
