阀门驱动传动轴结构设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:322636
  • 阀门驱动传动轴结构设计方案
  • 阀门驱动传动轴结构设计方案

在流体管路控制场景中,阀门的启闭动作可靠性直接决定整套管路系统的运行稳定性,而驱动轴作为连接执行端与阀芯的核心传力构件,其结构设计合理性直接影响阀门的扭矩传递效率、动作响应速度与长期运行寿命。这类传动轴主要适配旋转类阀门的驱动需求,不管是手动操作的截止阀、球阀,还是搭配气动、电动执行机构的自控阀门,都需要通过这类轴件将输入端的旋转扭矩传递到阀芯部位,带动阀芯完成0到90度或者多回转的角度调节,实现管路通断或者流量调节的功能。

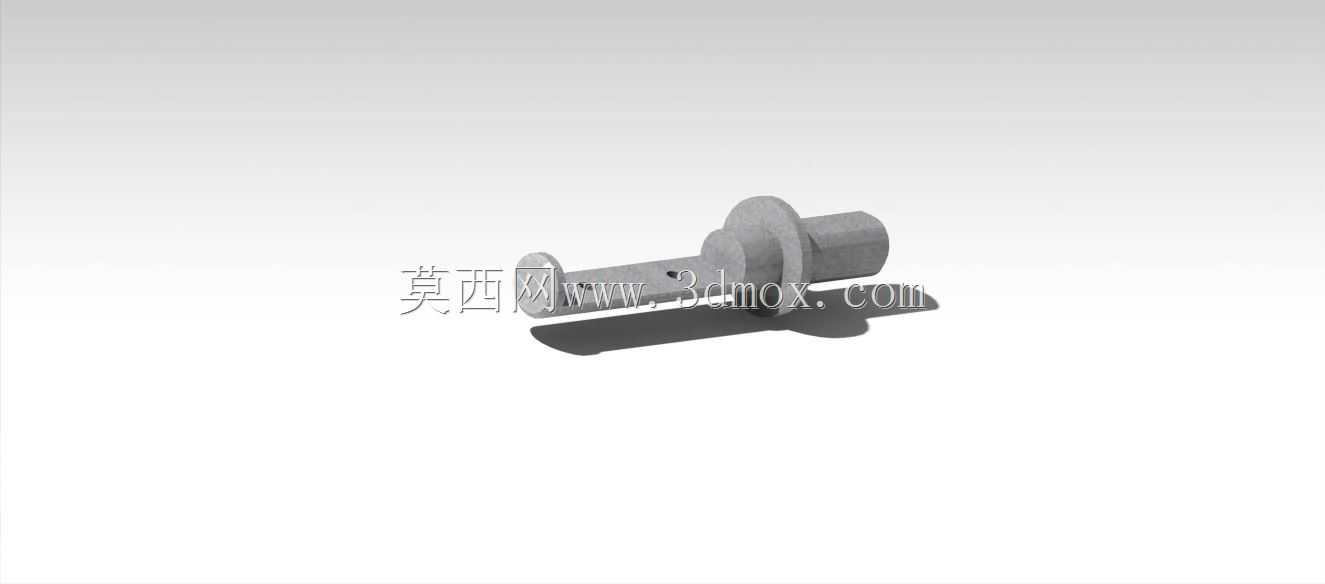

从实际工况适配角度出发,这类轴件的设计首先要考虑传力过程中的应力分布,轴身的阶梯结构不是随意设置的变径,每一段轴径的尺寸都对应不同的安装配合需求:靠近驱动端的轴段需要和执行机构的输出轴套配合,通常会设置扁位或者键槽结构,避免传动过程中出现打滑空转的问题;中间的凸缘结构是轴向定位的核心基准,安装时这个端面会抵在阀盖的轴承支撑面上,既可以承受传动过程中产生的轴向推力,也能精准控制轴件伸入阀腔的长度,避免轴端和阀芯配合出现过位或者间隙过大的问题;靠近阀芯的连接段则会根据阀芯的连接形式设置对应的配合结构,保证扭矩传递过程中无旷量,减少阀门动作过程中的卡顿问题。

设计这类轴件的时候,首先要明确安装边界的约束条件:阀盖内部的安装腔直径决定了轴身最大外径的上限,要是轴径设计过大,不仅无法顺利穿入安装腔,还会和密封填料函的内壁发生干涉,影响填料的密封效果;轴件的总长度则要匹配执行机构安装面到阀芯连接位的距离,长度过长会导致阀芯无法完全关闭,出现内漏问题,长度过短则会导致连接配合深度不足,大扭矩传动时容易出现连接断裂的故障。轴身的圆角过渡也是设计中不能忽略的细节,不同轴径衔接的位置如果直接做直角台阶,传动过程中会在直角位置产生严重的应力集中,长期交变载荷作用下很容易出现轴件断裂的问题,所以每个变径位置都要设置适配半径的过渡圆角,在不影响配合安装的前提下尽可能降低应力集中系数。

从功能特性来看,这类传动轴不仅要传递旋转扭矩,还要适配阀门的密封结构设计:轴身穿过填料函的部位需要有足够的表面光洁度,减少和密封填料之间的摩擦损耗,避免填料过早磨损出现外漏问题;轴件的材质选择也要考虑管路介质的腐蚀特性,如果是应用在水、油品等普通介质的管路中,采用常规的优质碳素结构钢做表面防锈处理即可满足使用需求,如果是应用在酸碱腐蚀介质的化工管路中,则需要选用不锈钢材质或者做对应的表面防腐涂层处理,避免轴件被介质腐蚀导致传动失效。

在实际装配过程中,这类轴件的安装逻辑是从阀盖外侧穿入安装腔,中间的凸缘端面和阀盖的支撑面之间通常会加装调整垫片,用来微调轴件的轴向位置,保证阀芯和阀座的配合精度;轴身和支撑部位之间会根据工况需求加装轴套或者轴承,减少传动过程中的摩擦阻力,降低操作扭矩,尤其是大口径阀门的驱动轴,因为传递的扭矩更大,支撑部位的减磨设计直接影响阀门的操作手感和执行机构的负载大小。很多现场出现的阀门操作卡顿、执行机构过载报警的问题,追根溯源往往是驱动轴的同轴度设计偏差或者安装定位不准,导致轴件转动过程中出现别劲的问题,所以在建模阶段就要严格控制各段轴身的同轴度公差,保证各配合段的轴线偏差在允许范围内,从设计源头减少装配后的故障概率。

另外,轴端的连接结构设计也要考虑现场维护的便利性,不能为了追求传力可靠性把连接结构设计得过于复杂,要保证现场检修的时候可以快速完成轴件和阀芯、执行机构的拆装,不需要额外加工特殊的拆卸工装,降低后期的维护成本。针对带变速调节的阀门驱动结构,这类轴件还要和变速机构的输出端精准配合,保证变速后的扭矩可以稳定传递到阀芯,不会因为配合间隙问题导致调节精度下降,尤其是在自控阀门的应用场景中,轴件的传动间隙过大会导致阀门的开度控制出现偏差,影响整个管路系统的流量控制精度,所以设计时要严格控制各配合部位的公差带,在保证装配顺畅的前提下尽可能减小配合间隙。
