机械传动用长型索引连接摆臂结构

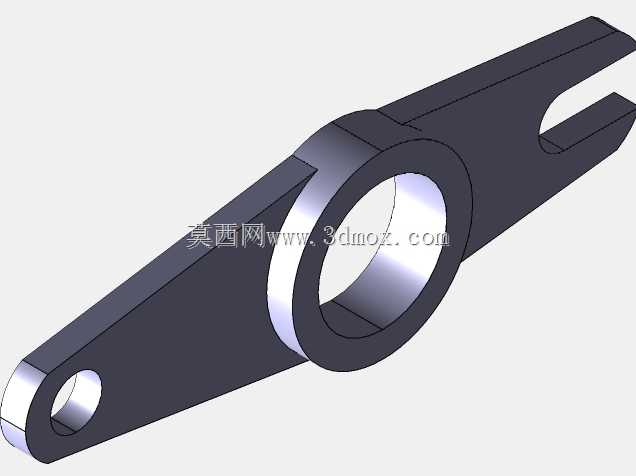

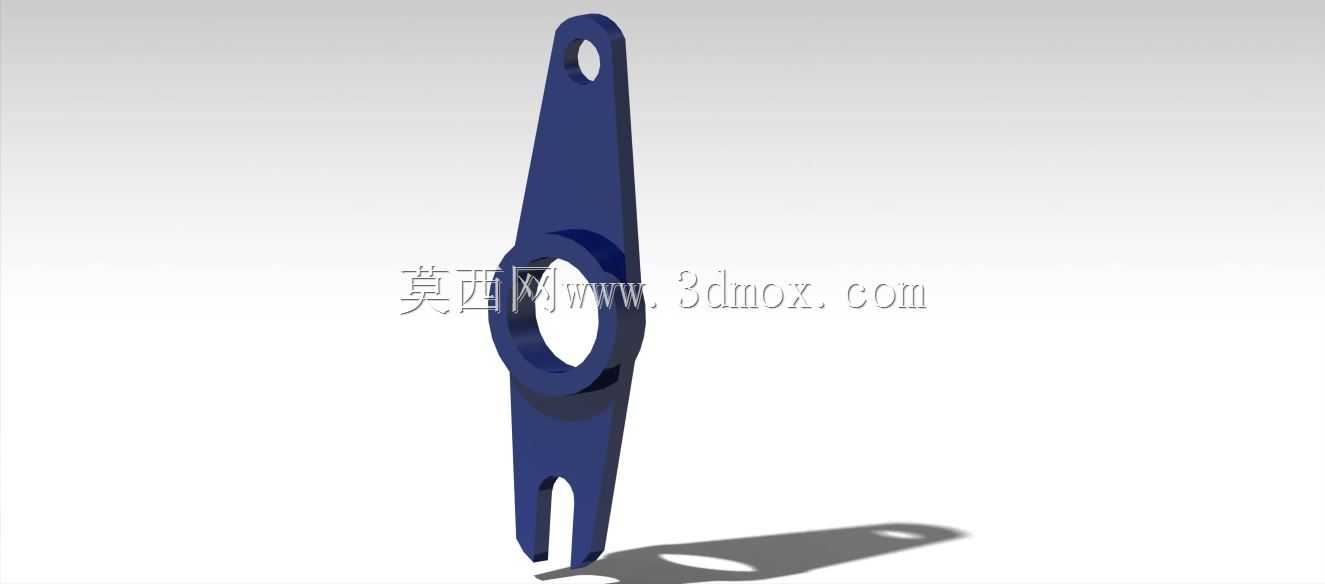

在各类需要精准位置对位、行程切换的机械传动工位中，这类长摆臂结构是实现动作传递、位置锁定的核心小件，常见于工装夹具的档位切换机构、轻工设备的进给定位单元、检测设备的探针位移驱动端，承担着把旋转轴的周向转动转化为指定方向线性拨动、或者把外部推杆的直线动作转化为轴体转角输出的作用，别看零件体量不大，在整套动作链路里如果形位公差控制不到位，很容易出现卡滞、对位偏移、回程间隙过大的问题，直接影响整套设备的工位重复定位精度。从结构设计逻辑来看，这个零件采用了狭长型的不对称臂身布局，中间的大尺寸通孔是核心安装基准，用来穿装回转轴或者定位衬套，孔位周边做了局部加厚的凸台结构，避免臂身绕轴转动时出现应力集中导致的孔位磨损失圆，毕竟这个位置是整个摆臂的受力支点，频繁往复摆动过程中会持续承受径向的挤压力和交变扭矩，加厚的凸台既可以提升孔位的结构强度，也能给衬套压装预留足够的配合长度，保证转动过程中的同轴度稳定。臂身两端的结构做了差异化设计，上端的小孔是单孔铰接位，用来连接细径的拉杆或者复位弹簧，安装时可以穿装圆柱销实现铰接，孔位的边缘做了倒角处理，既方便销钉快速导入装配，也能去除机加工后的锐边避免安装时划伤操作人员或者配套零件的表面；下端的开叉槽口是滑动拨动端，用来嵌入配套拨销或者滚轮，当摆臂绕中间轴转动时，槽口会带动拨销沿指定轨迹移动，槽口的宽度尺寸需要和配套拨销的外径保持合理的间隙配合，间隙过大会导致传动过程中存在空行程，间隙过小则会在摆动时出现卡滞，甚至因为温度变化导致热胀抱死。整个臂身的截面采用了等强度的渐变设计，从中间支点位置向两端逐渐收窄厚度，在保证整体结构刚性、满足长期往复摆动受力需求的前提下，尽可能降低零件自身的重量，减少转动过程中的惯性力矩，让驱动端的负载更小，动作响应更灵敏，尤其是在高频往复摆动的工位上，零件自重带来的惯性冲击会直接影响传动的平稳性和相关铰接件的使用寿命，这种等强度的轮廓设计能很好平衡刚性和轻量化的需求。从安装边界来看，中间基准孔的轴线到上端铰接孔中心的距离、到下端槽口对称中心的距离，是决定整套传动机构行程参数的核心尺寸，设计时需要严格控制两个臂段的长度公差，以及两个连接位相对于基准孔的角度公差，一旦角度偏差超出允许范围，就会导致两端连接的部件动作行程不匹配，出现到位不准或者过位撞击的问题。臂身的平面度也有明确要求，安装后要保证摆臂的端面和回转轴的轴线保持垂直，否则转动过程中会出现端面偏摆，导致下端槽口和拨销出现侧向卡滞，或者上端拉杆出现别劲的情况。零件的材质一般选用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，关键的配合孔位会做精铰加工保证尺寸精度和表面粗糙度，槽口的两个内侧工作面会做局部淬火处理，提升耐磨性能，避免长期滑动摩擦导致槽口宽度超差。在实际装配调试时，中间基准孔压装铜衬套后要保证和回转轴转动灵活无卡滞，上端铰接位连接拉杆后要预留合理的活动间隙，下端槽口和拨销接触的位置可以涂抹少量润滑脂降低摩擦阻力，日常维护时只需要定期检查铰接位的磨损情况和紧固件的松紧度，就能保证长期稳定运行。这类摆臂结构没有复杂的曲面特征，建模时可以先绘制臂身的对称轮廓草图，通过拉伸生成主体结构，再分别切除出中间的基准孔、上端的铰接孔和下端的槽口，最后对所有锐边做倒角处理，对凸台和臂身的衔接位置做圆角过渡减少应力集中，建模过程中要重点保证各个孔位的同轴度、槽口的对称度以及臂身轮廓的尺寸精度，确保生成的三维模型能直接用于工程图导出和后续的加工工艺编制。
