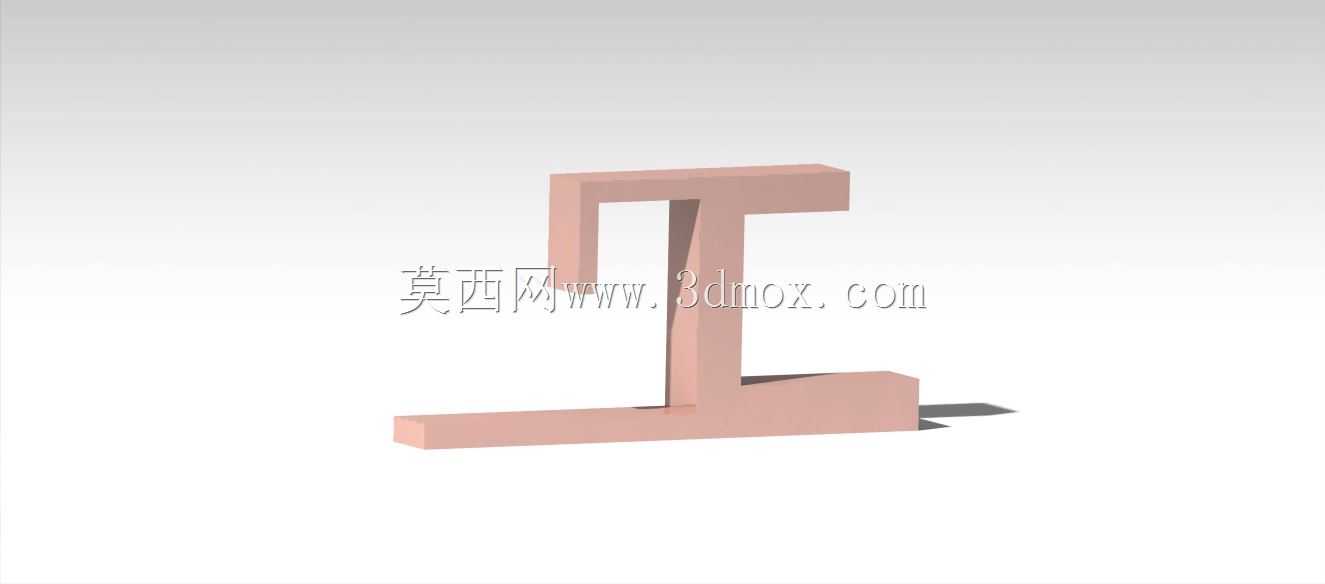

工字形型材连接支撑构件三维结构

　　这类工字形轮廓的支撑构件，在钢结构厂房的次梁连接、设备机架的横向承重段、输送线的侧边支撑梁上都有大量应用，日常做设备布局时，经常会碰到需要用这类构件做跨距承载的场景，比如自动化生产线的侧边护板安装基座、小型仓储货架的层板承重梁，都会用到同结构的异型材构件。从实际使用场景来看，这类构件的核心作用是在有限的材料用量下，提升垂直方向的抗弯截面系数，相比同截面积的矩形型材，工字形截面的腹板承担大部分剪切力，上下翼缘承担弯曲正应力，材料利用效率能提升40%以上，做轻量化机架设计时，这类截面是优先选型方向。做这个构件的三维建模时，首先要明确安装边界的约束条件：上下翼缘的安装面平面度需要控制在每米0.2mm以内，避免安装后出现附加安装应力，

　　腹板和翼缘的过渡圆角不能随意简化，实际生产中这个圆角是应力集中的高发区域，如果建模时直接做直角过渡，后续做有限元分析时会出现应力奇异点，计算结果完全偏离实际受力状态。从外形尺寸的设计逻辑来看，翼缘的宽度要匹配配套的安装螺栓孔距，常规M8螺栓的安装边距至少要留12mm以上，避免安装时扳手空间不足，腹板的高度要根据实际承载跨距计算，比如跨距1米的情况下，均布载荷500kg时，腹板高度做到100mm就能满足挠度要求，不需要盲目加大截面造成材料浪费。实际装配时，这类构件的端部通常会和连接板做焊接或者螺栓连接，建模时要提前预留端部的焊接收缩余量，或者螺栓连接的过孔间隙，过孔直径比螺栓大1mm即可，间隙过大会造成安装错位，

　　间隙过小会提高装配难度。很多新手建模时容易忽略翼缘的拔模斜度，如果是挤压成型的铝制或者钢制型材，翼缘侧面需要留1:100的拔模斜度，方便挤压生产时脱模，要是完全做成垂直面，实际生产时模具磨损会非常快，成品的尺寸一致性也很难保证。另外这类构件的表面如果要做喷塑或者镀锌处理，建模时不要留尖锐的棱边，所有外露棱边要做0.5mm的倒角，避免涂层在棱边处过薄，使用过程中过早出现锈蚀。在做设备整体布局时，这类构件的安装位置要避开设备的维护操作空间，比如电机的接线盒侧、传动带的张紧调节侧，不能因为支撑梁的位置挡住日常维护的操作空间，很多新人做结构设计时只考虑承载强度，忽略维护便利性，最后设备装配完成后，调整皮带松紧都要拆掉整个支撑梁，

　　大幅提升后期维护成本。从受力特性来说，这类工字形构件适合承受垂直于翼缘平面的弯曲载荷，如果是承受侧向的水平载荷，就需要在腹板侧面加装加强筋，或者增加侧向的支撑构件，避免构件出现侧向失稳，尤其是长跨距的支撑梁，每隔800mm就要加一道横向的拉结筋，提升整体的侧向刚度。建模过程中，轮廓的绘制要保证上下翼缘关于腹板的中心平面对称，不然实际生产出来的构件会出现重心偏移，安装后长期受载会出现单侧弯曲变形，对称度公差要控制在0.1mm以内，对于有高速运动部件的设备机架，这个对称度要求还要进一步提高，避免设备运行时出现共振。另外，构件上如果要安装传感器、走线槽这类附属配件，建模时要提前在翼缘或者腹板上预留安装孔位，不要等整体装配完成后再现场打孔，既破坏构件的防腐层，也容易因为打孔位置偏差影响安装精度，预留孔位的位置要避开腹板的主受力区域，尽量靠近翼缘和腹板的过渡位置，减少对截面强度的削弱。
