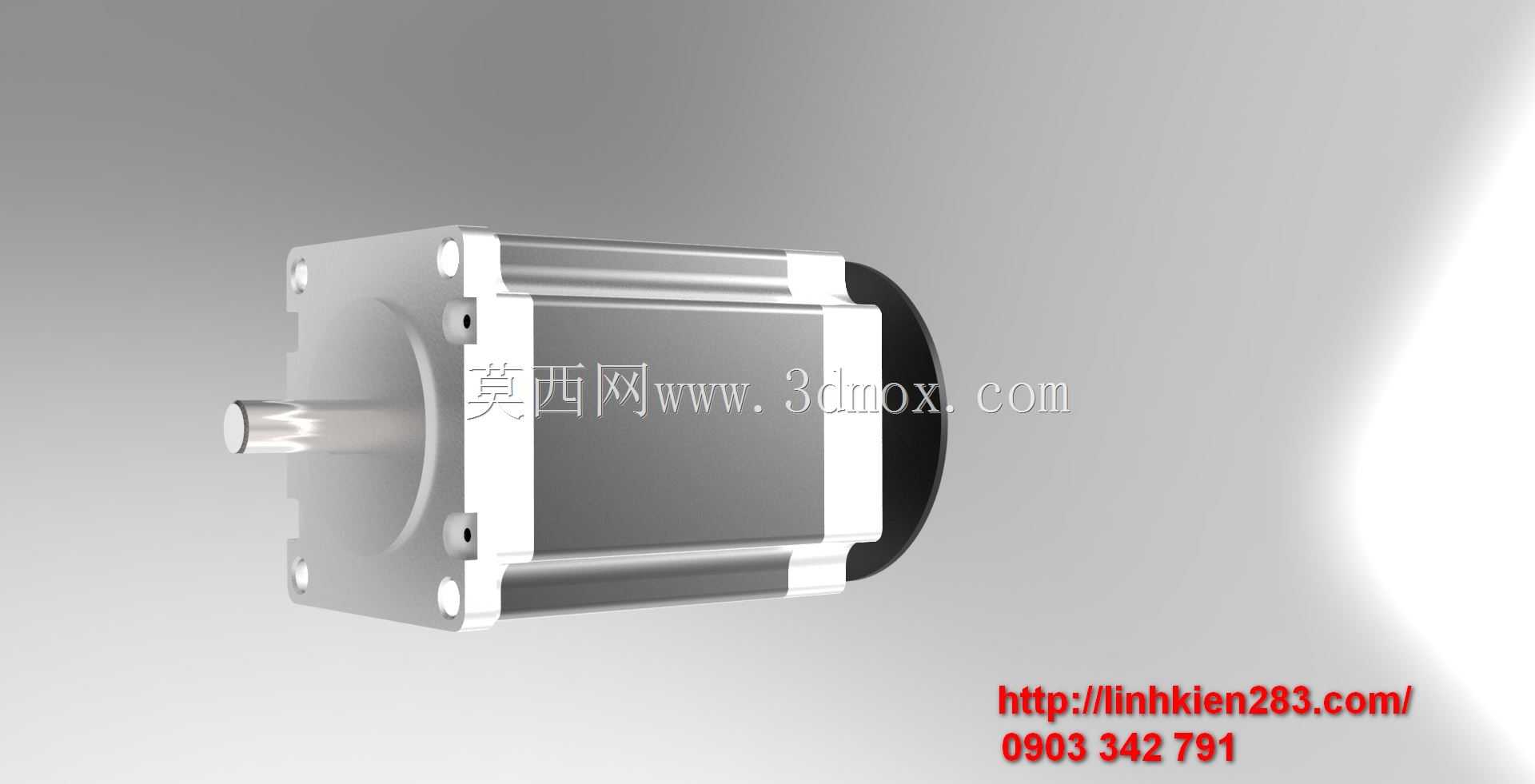

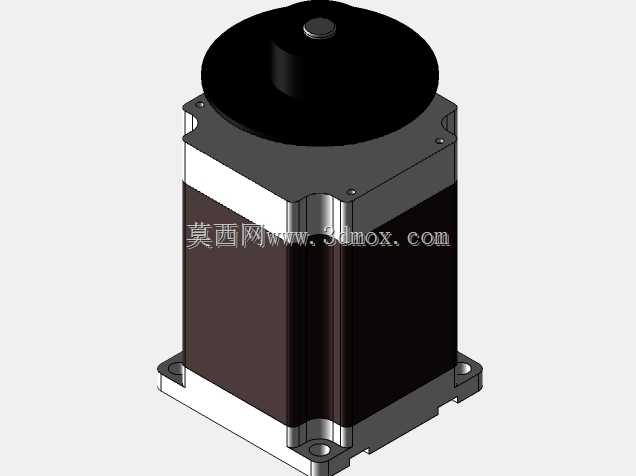

步进伺服电机高精度三维结构模型

在数控加工中心、自动化装配产线、3D打印设备、精密检测仪器这类对位移控制精度有严苛要求的场景里，步进伺服电机是核心的执行端动力部件，其三维模型的还原度直接影响整机结构设计阶段的干涉校验、安装布局合理性判断。做这类电机的三维建模时，首先要明确其实际工况下的安装边界：这类方形法兰安装的电机，前端输出轴的轴径、键槽尺寸、轴伸长度是和负载端联轴器、同步轮匹配的核心参数，建模时不能只做外观示意，要把轴端的定位台阶、卡簧槽这类细节还原，不然装配阶段很容易出现联轴器顶死、轴向窜动余量不足的问题。从功能特性来看，这类带编码器反馈的步进伺服电机，相比传统开环步进电机，能实时反馈转子位置，避免高速工况下的丢步问题，后端的编码器护罩结构要做独立的装配体拆分，方便后续做维护拆装的模拟，护罩和电机主体的连接螺丝孔位、密封槽结构也要准确还原，不然做整机布线时，编码器线缆的出线方向很容易和设备机架、拖链产生干涉。建模过程中，电机主体的散热筋结构不能省略，虽然很多外观建模会把散热筋做简化，但实际做设备热仿真分析时，散热筋的排布、高度、厚度直接影响电机持续运行时的温升数据，尤其是在密闭设备舱内安装的场景，散热结构的还原度会直接决定后续热仿真结果的参考价值。安装法兰的止口尺寸是定位核心，方形法兰的四个安装孔的孔距、通孔直径、沉孔深度都要严格按照实际安装规范来做，止口的配合公差要在建模时标注清楚，方便后续出工程图时直接调用，很多新手建模时容易忽略止口的倒角结构，实际装配时这个倒角是引导电机和设备安装座快速对位的关键结构，缺了这个细节，虚拟装配时无法还原真实的装配引导过程。从设计思路上来说，这类电机的三维模型要做参数化建模，把法兰尺寸、机身长度、输出轴参数做成可调整的参数变量，方便后续不同功率等级的同系列电机选型时直接修改参数生成对应模型，不用重复建模。机身的出线座位置要做可旋转的配置选项，因为不同设备的布线方向不一样，有的设备线缆从左侧走，有的从右侧走，模型要支持出线座0-360度旋转调整，适配不同的安装场景。还要注意电机转子的转动自由度设置，在做整机运动仿真时，电机输出轴要能按照设定的转速、转角参数转动，模拟真实的动力输出状态，方便校验负载端的传动机构运动轨迹是否合理，有没有和周边结构产生运动干涉。另外，电机的重量参数要在模型属性里准确赋值，做整机结构强度校核时，电机作为安装在设备运动轴上的负载，其重量会直接影响直线导轨、同步带的选型计算，如果模型重量和实际产品偏差过大，会导致选型时安全系数计算失准，后续设备运行时容易出现导轨过载变形、同步带打滑断裂的问题。在做安装布局时，要预留电机和周边结构的安全间隙，尤其是电机后端的编码器部分，不能和设备的走线槽、其他动力部件贴太近，要留出至少5mm的散热间隙和维护操作空间，方便后续检修时插拔编码器接头，不用拆解周边其他部件。这类电机的三维模型还要还原机身的铭牌安装位，虽然铭牌上的参数不用详细建模，但要留出对应的平面区域，方便后续做整机BOM表制作时粘贴对应的物料编码、参数标识，提升整机设计的规范性。
