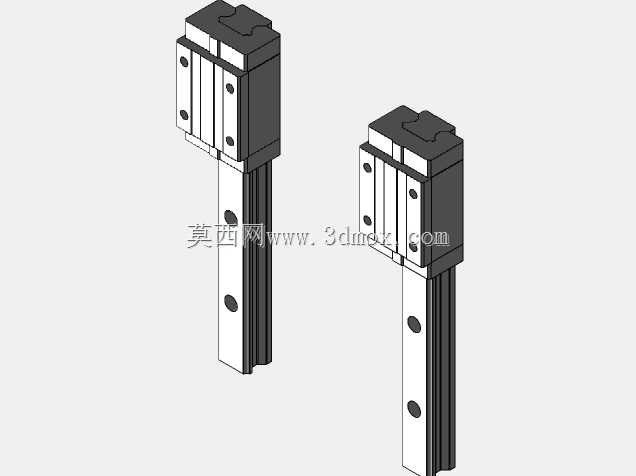

HIWIN高组装法兰型线性导轨滑块组件

在自动化产线、数控机床、精密检测设备的传动结构设计中，线性导轨是承担直线运动导向、负载承载的核心基础部件，本次呈现的HGH35CA型导轨滑块组件，是上银高组装系列法兰型滑块的标准规格产品，适配多数中重载直线运动场景的选型需求。从实际设备应用来看，这类导轨常被用在数控加工中心的XYZ三轴进给结构、锂电设备的极片裁切工位滑台、光伏组件封装线的平移载台、工业机械手的行走轴导向部位，相比普通光轴导向结构，其滚柱式（该规格为滚珠型）滚动接触的摩擦阻力仅为滑动导轨的1/50左右，低速运行无爬行现象，能长期保持运动精度稳定性。

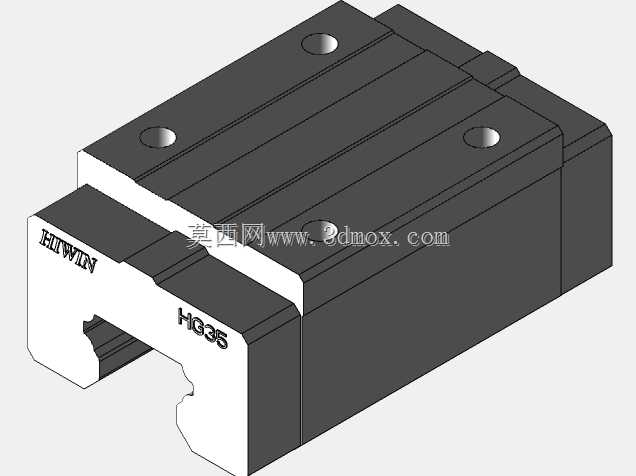

从功能特性上看，HGH35CA属于法兰型滑块，安装孔位分布在滑块本体两侧的法兰凸缘上，相比四方型滑块，不需要在安装台面上加工沉头避让孔，直接通过螺栓从上方穿入锁紧即可，适配台面厚度有限、无法加工深沉孔的安装场景，对于设备改造类项目的现场装配尤为友好。滑块内部采用四列圆弧接触式钢球滚道设计，四个方向的额定负载能力均衡，既能承受垂直向下的切削负载、工件压装负载，也能承受横向的切削侧向力、运动启停时的惯性倾覆力矩，额定动负载能满足多数中大型滑台的负载需求，不需要额外增加辅助导向结构。

设计思路上，该系列导轨遵循互换性设计原则，同规格的滑块和导轨可以单独更换，不需要整套替换，后期维护成本更低；滑块两端配置有端面密封刮板和底部密封垫，能阻挡加工产生的金属切屑、车间粉尘、切削液进入滚道内部，避免钢球和滚道出现早期磨损失效，针对切削液喷淋多的加工场景，还可以额外加装金属刮板组件，进一步提升防护等级。导轨本体采用高碳铬轴承钢淬火处理，滚道表面硬度达到HRC58-62，硬化层深度满足长期滚动摩擦的疲劳强度要求，导轨的安装基准侧做了精密磨削处理，装配时靠紧安装基面的定位边即可保证直线度，不需要反复打表调整。

从安装边界尺寸来看，35规格的导轨宽度为34mm，导轨高度为29.4mm，单根导轨可以根据设备行程需求拼接加长，拼接处采用专用的导轨对接夹具校准，能保证接痕处的运动平顺性，不会出现滑块卡顿的问题；滑块的法兰安装孔横向间距为82mm，纵向安装孔间距为62mm，适配M8的内六角安装螺栓，滑块总长度为120.4mm，总宽度为70mm，总高度为48mm，设计安装空间时，需要在滑块两端预留至少15mm的空间用于安装油管接头，方便后期补充润滑脂，滑块的润滑注油口在端面正中间位置，可以适配自动润滑系统的油管接头，实现设备运行过程中的定时定量润滑，避免人工维护遗漏导致的寿命缩短。

在实际选型校核时，需要根据设备的运动速度、负载大小、行程长度计算额定寿命，该规格导轨在额定负载下的额定寿命能达到50km以上，满足通用工业设备8-10年的使用需求；安装时需要注意导轨安装基面的平面度误差控制在0.02mm/1000mm以内，两根平行导轨的等高误差控制在0.03mm以内，否则会导致滑块内部钢球受力不均，出现运行阻力增大、精度快速衰减的问题。对于垂直安装的使用场景，需要额外配置制动装置或者平衡配重，避免断电后滑块下滑造成安全事故，滑块本身没有自锁功能，不能作为制动部件使用。
