高精度GHR25系列线性导轨结构设计

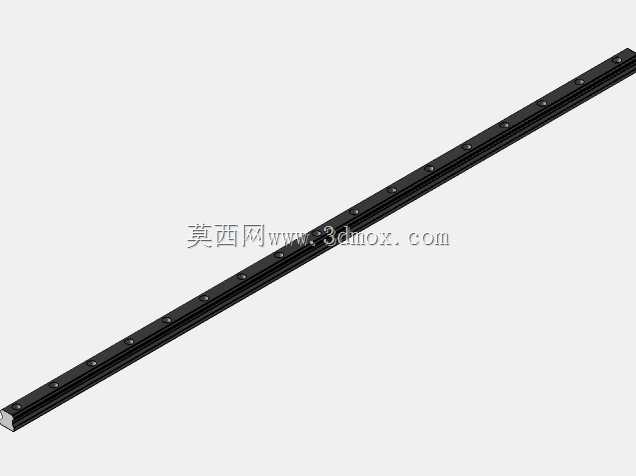

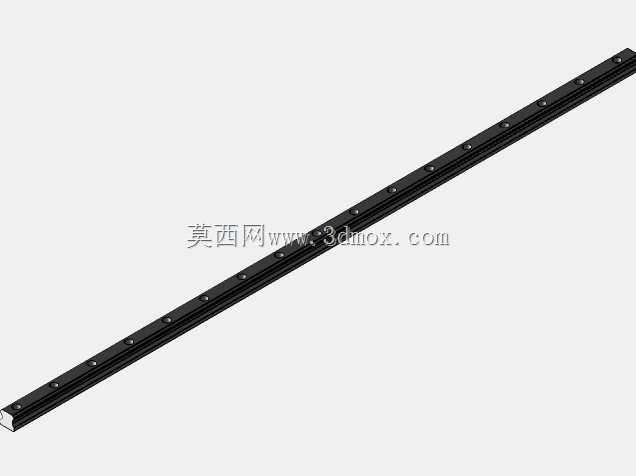

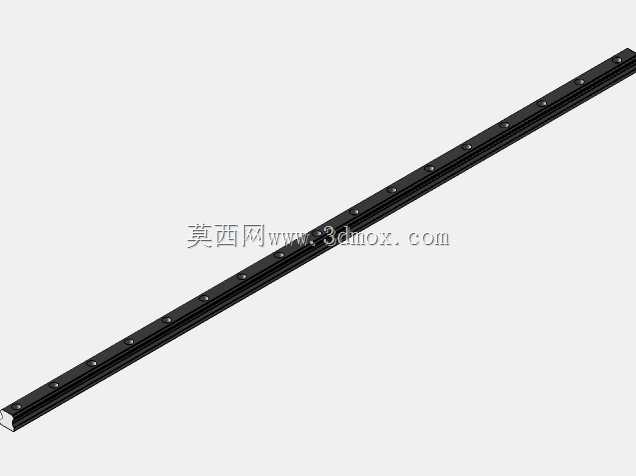

在自动化生产线、数控机床、精密检测设备这类对直线运动精度有严苛要求的场景里，线性导轨的选型与结构合理性直接决定了整套设备的运行稳定性与加工精度上限。本次呈现的GHR25规格线性导轨，属于中重载型直线导向部件，适配多数通用工业设备的直线传动需求，区别于微型导轨的轻载特性，25规格的滚道接触面积经过优化，能在承受径向、反径向、侧向多方向载荷的同时，保持极低的运行摩擦阻力。从实际工程应用角度看，这类导轨常搭配同规格滑块使用，单根导轨的有效行程可根据设备布局需求裁切，安装孔位采用标准间距设计，无需额外二次加工即可适配多数通用安装基面，安装基面的平面度公差建议控制在0.02mm每米范围内，可避免导轨安装后产生内应力导致的运行卡顿、精度衰减问题。导轨本体采用合金钢材质经整体淬火处理，滚道表面硬度达到HRC58-62，能承受长期往复运动的接触疲劳磨损，日常维护时只需定期在注油嘴处加注锂基润滑脂，即可保证滚道与滚动体之间的油膜连续性，大幅降低磨损失效概率。设计层面上，导轨的截面轮廓经过力学仿真优化，25mm宽度的轨身截面在保证刚性的前提下，尽可能压缩了安装占用空间，轨身侧面的基准边经过精密磨削加工，安装时可作为定位基准面，打表校正后直线度可控制在0.01mm每米范围内，满足精密设备的导向精度要求。安装孔采用沉头孔设计，适配内六角圆柱头螺钉，沉头孔的深度经过精确计算，螺钉锁紧后头部不会高出导轨上表面，避免干涉滑块的往复运行。在实际设备布局中，这类导轨常采用成对平行安装的方式，一根作为主动基准轨，另一根作为从动轨，安装时需先将基准轨校正锁紧，再移动滑块带动从动轨找正平行度，平行度公差需根据设备精度等级控制在0.02-0.05mm范围内，避免运行过程中产生侧向附加载荷，缩短导轨使用寿命。从载荷适配场景来看，GHR25规格导轨单滑块额定动载荷可达20kN以上，额定静载荷可达30kN以上，可适配数控车床的刀架移动、自动化点胶设备的横梁传动、工业机械手的直线行走轴、检测设备的工件移送平台等多种场景，运行速度最高可支持5m/s，加速度可达10g，满足高速往复运动的工况需求。导轨的滚道采用哥特式截面设计，接触角为45度，可同时承受四个方向的等载荷，相比单圆弧滚道的抗倾覆能力更强，在存在偏载的工况下仍能保持稳定的运行精度。轨身两端可根据需求加装防尘刮屑板，在切削加工、粉尘较多的工况下，可阻挡金属切屑、粉尘进入滚道内部，避免滚动体与滚道产生磨粒磨损，延长导轨的维护周期与使用寿命。建模过程中严格按照实际安装尺寸还原了导轨的所有结构细节，包括安装孔的沉头深度、轨身的倒角尺寸、基准边的磨削余量、滚道的曲率半径等参数，可直接用于设备的整体装配干涉检查、运动仿真模拟，也可作为选型时的尺寸参考，核对安装边界是否符合设备布局要求。需要注意的是，在长行程应用场景中，多根导轨拼接时需保证拼接处的轨身对齐度，错位量控制在0.005mm以内，避免滑块经过拼接处时产生冲击振动，影响运行平稳性。另外，导轨安装时的螺钉锁紧扭矩需按照对应规格螺钉的标准扭矩执行，避免锁紧力不足导致导轨运行中移位，或是锁紧力过大导致轨身产生变形，影响直线度精度。
