七面棱形透明带把手玻璃水杯设计

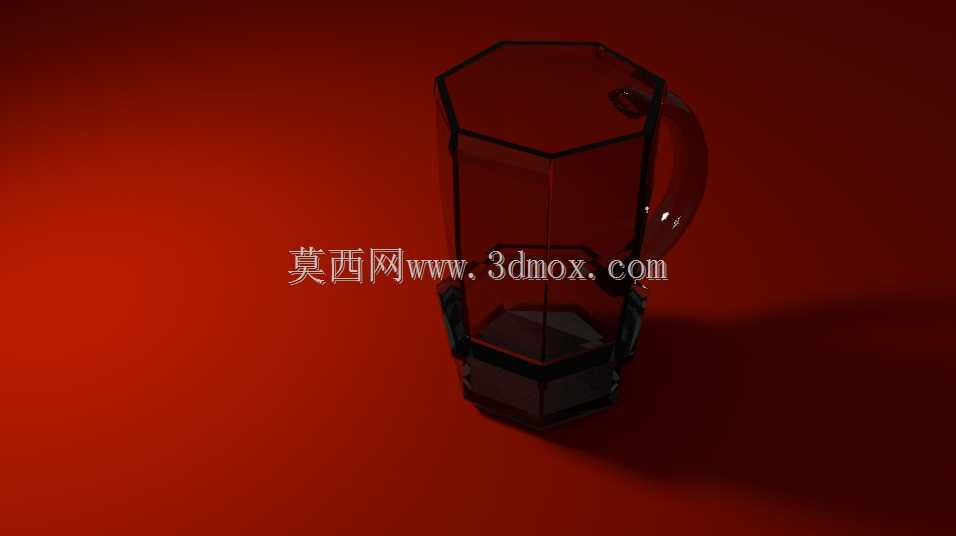

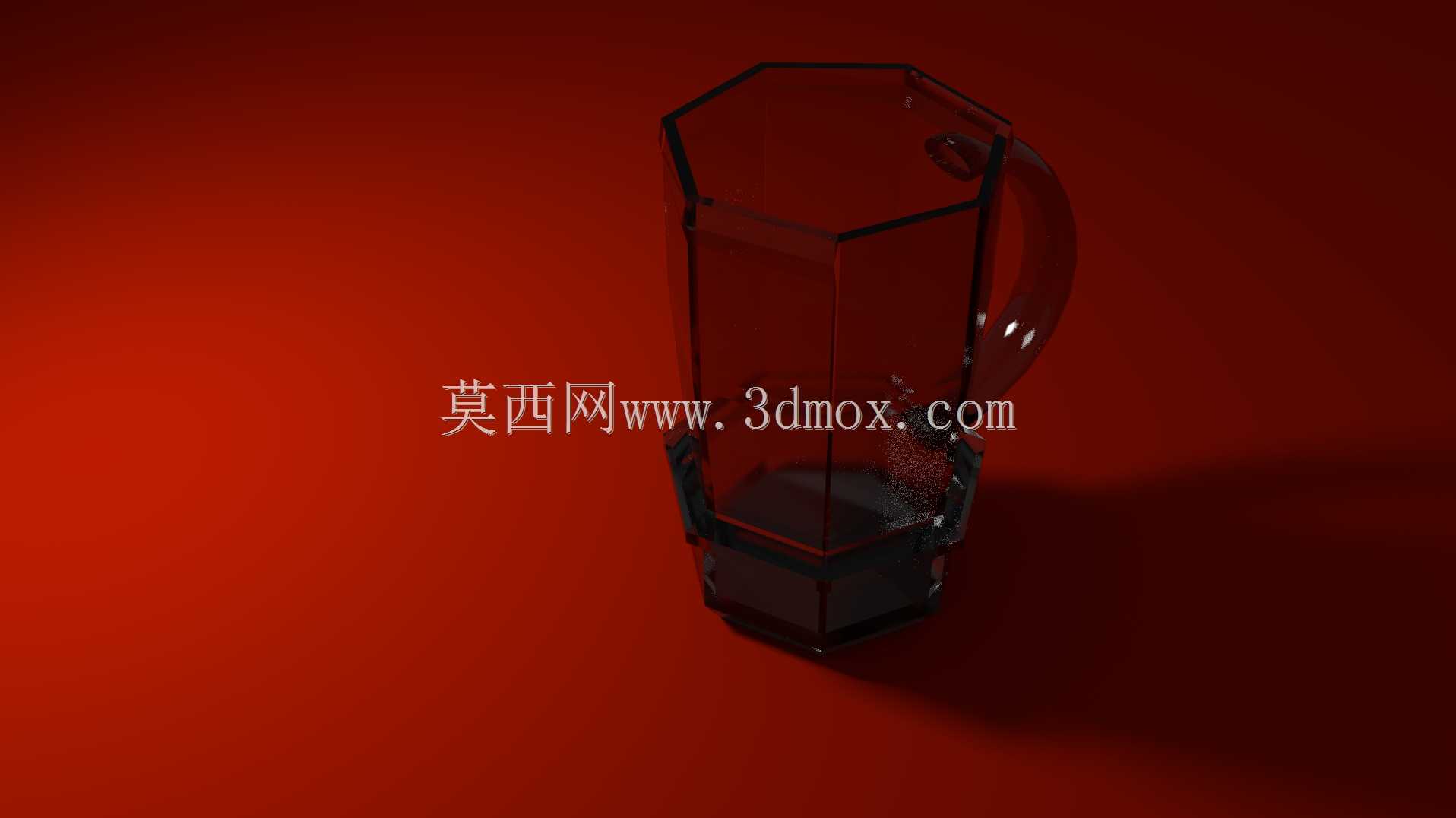

日常餐饮场景里的饮水器具设计，往往需要兼顾握持手感、视觉辨识度与成型可行性，这款七面棱形结构的带把手玻璃杯，就是针对小批量定制化3D打印成型场景做的结构验证方案。从实际使用场景出发，日常居家饮水、办公场景的饮品盛放，都需要杯具具备稳定的放置能力，这款杯身采用正七边形截面设计，相比常规圆形杯身，放置在光滑桌面时不会出现无规则滚动滑落的问题，棱边形成的多个支撑接触面，能让杯体在倾斜15度以内的非完全平整台面依旧保持放置稳定，不会像圆柱杯那样轻微受力就发生位移倾倒。杯身的棱边结构做了R0.8mm的圆角过渡处理，没有尖锐的棱角，一方面是避免日常使用时棱边磕碰产生应力集中导致杯体开裂，另一方面握持时手掌贴合棱面的触感不会有硌手的问题，七面的截面刚好匹配成年人手掌自然弯曲时的指腹分布，握持时每根手指都能贴合对应的棱面，相比圆形杯身的滑动触感，这种棱面结构能提供更好的防滑握持力，即使杯身外侧沾有水渍，也能依靠棱边的摩擦力降低脱手概率。杯体一侧集成的弧形把手，采用和杯身一体化的结构设计，把手的内圈直径预留了35mm的空间，足够成年人四指穿过握持，把手和杯身的连接位置做了渐变加厚的过渡处理，从把手端部的4mm厚度平滑过渡到与杯壁连接位置的8mm厚度，避免连接位置出现应力集中，在盛满常温饮用水的状态下，把手位置的结构形变控制在0.1mm以内，不会出现拎取时把手晃动感。杯体的整体高度设计为140mm，杯口的外接圆直径为75mm，杯底的外接圆直径为65mm，整体呈上宽下窄的微锥形态，一方面是叠放收纳时可以将同规格杯体部分嵌套，减少收纳占用的空间，另一方面3D打印成型时，这种微锥结构不需要额外添加过多支撑结构，杯体内壁的打印面可以依靠自支撑完成成型，减少后处理打磨的工作量。杯壁的厚度统一设置为2.5mm，这个厚度既能保证玻璃材质或者透明光敏树脂打印后的结构强度，日常盛放100摄氏度以内的饮品时不会因为壁厚过薄出现烫手的问题，也不会因为壁厚过厚导致杯体整体重量过大，空杯重量控制在180g左右，单手握持长时间使用也不会产生明显的负重感。杯底位置做了3mm高度的加厚圈边，圈边的底面做了0.2mm的内凹处理，放置在桌面时只有外圈的边接触台面，即使杯底存在轻微的打印翘曲，也能保证放置平稳，不会出现放置后晃动的问题。从设计思路上，这款杯具没有做多余的装饰结构，所有的结构特征都服务于实际使用需求，七面棱形的设计除了提升握持稳定性，在光线照射下棱面会形成规律的光线折射效果，相比普通圆形玻璃杯具备更强的视觉辨识度，透明材质搭配红色的渲染效果，也能适配不同的家居装修风格，不管是放在餐桌还是办公桌面，都能和周边环境形成协调的视觉搭配。针对3D打印的成型特性，设计时所有的转角位置都做了不小于0.5mm的圆角，避免打印时出现尖角位置的层间结合力不足问题，杯身和把手的一体化设计，也省去了后续粘接组装的工序，打印完成后只需要简单打磨去除支撑痕迹，做表面抛光处理就可以达到透明的视觉效果。在实际的功能验证中，这款杯体的内部容积为380ml，刚好满足日常单次饮水的容量需求，杯口的棱边做了1.5mm的卷边处理，饮用时唇部接触杯口的触感圆润，不会有锋利的割手感。考虑到日常清洗的需求，杯身内部的棱边同样做了大圆角过渡，没有狭窄的清洁死角，使用普通的杯刷就可以完成内壁的清洁，不会残留污渍。
