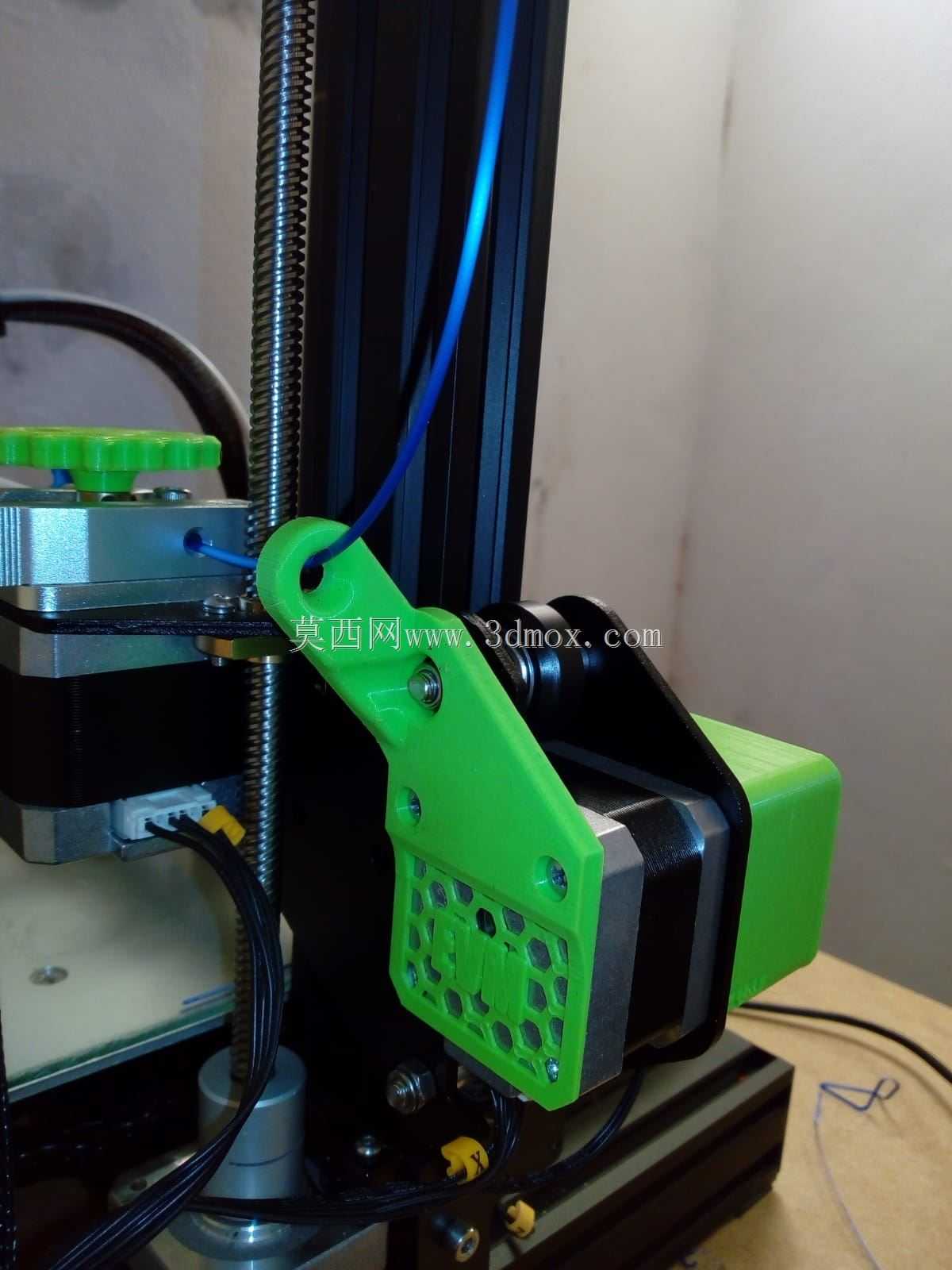

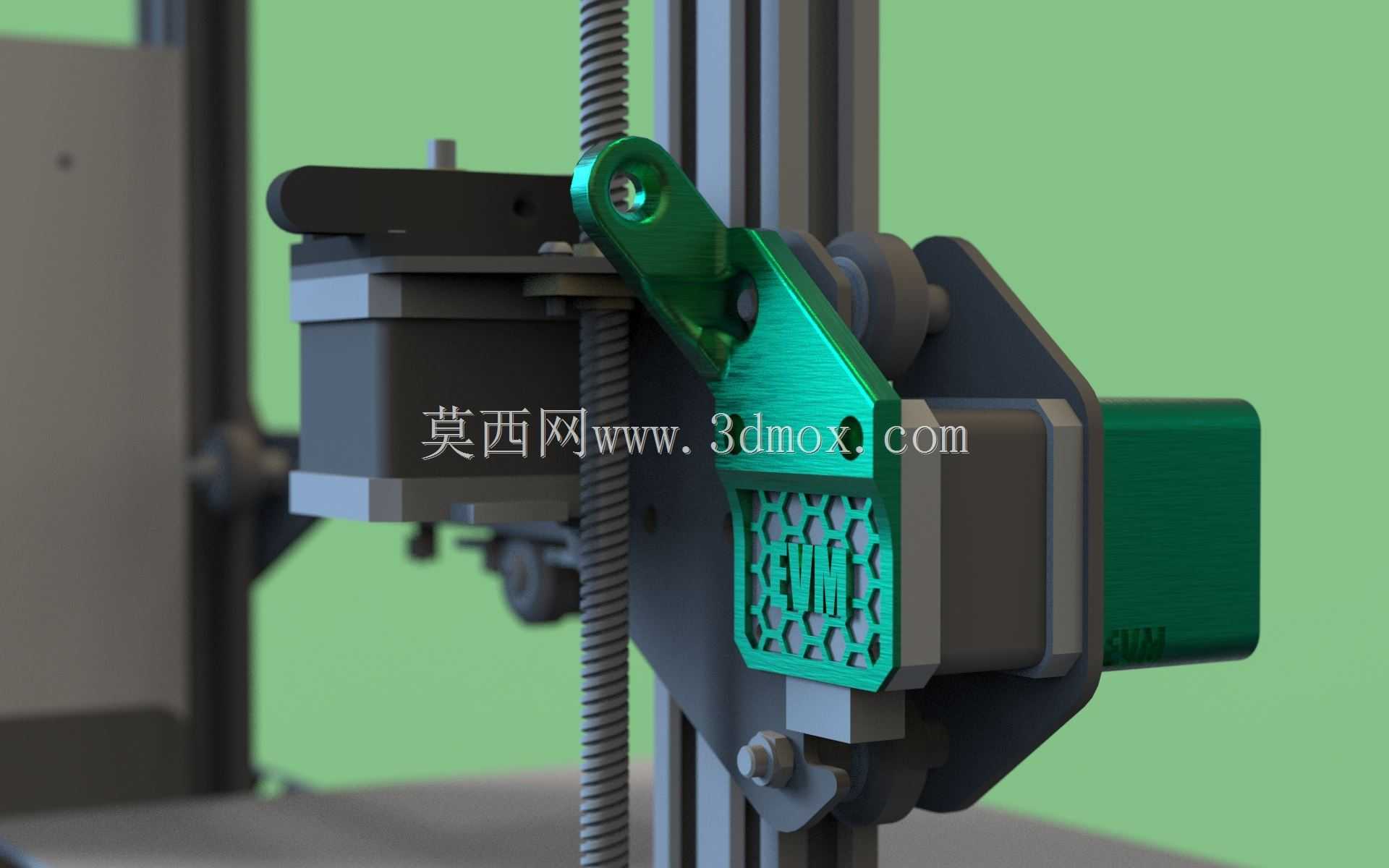

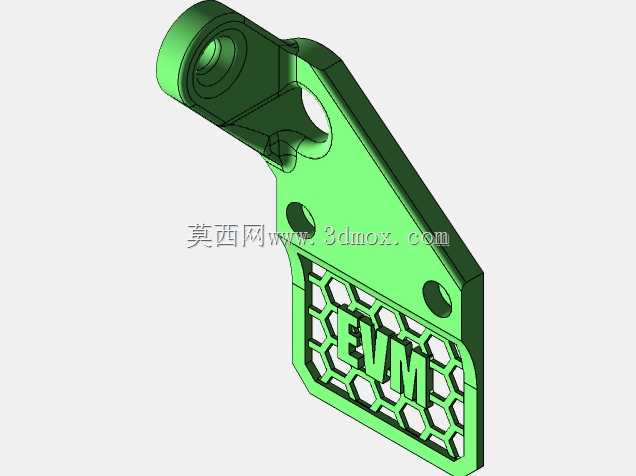

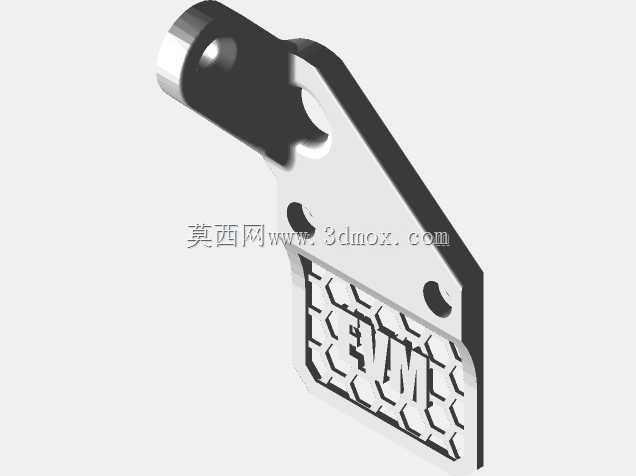

做FDM熔融沉积成型3D打印机结构设计的时候,耗材送料路径的导向件是很容易被忽略但直接影响打印稳定性的小部件,这次做的灯丝导杆结构,核心就是解决耗材从料架到挤出机构之间的路径约束问题。日常车间里用桌面级FDM设备打印大尺寸工件的时候,经常会遇到耗材盘转动卡滞、耗材弯折角度过大导致送料阻力骤增的情况,轻则出现挤出不足导致的层间结合不良,重则直接断料停机,尤其是打印柔性耗材的时候,没有合理的导向结构,耗材很容易在送料路径上打卷,根本没法稳定送进。这个导杆的设计首先考虑的是安装边界,它适配常规2020铝型材框架的桌面级3D打印机,安装位置在挤出机构的侧上方,和挤出轮进料口的垂直距离控制在120mm到180mm之间,水平方向偏移量不超过30mm,保证耗材进入挤出轮的时候不会产生过大的侧向分力,避免挤出轮单侧磨损。导杆本身的过线孔做了渐变倒角设计,入口端倒角半径2mm,出口端和耗材接触的位置做了R0.5的圆角抛光,不会刮伤耗材表面,毕竟PLA、ABS这类耗材如果表面被刮出毛刺,进入喉管的时候很容易残留碎屑,时间长了就会堵头。设计的时候特意把导杆的旋转自由度做了限位,它可以沿着安装轴做±15°的小角度摆动,适配耗材盘转动时耗材出料位置的小幅偏移,不会因为硬约束导致耗材在导杆入口处反复弯折。导杆的外形做了轻量化的镂空处理,整体重量控制在15g以内,不会因为自身重量导致安装支架产生形变,同时壁厚保证1.5mm,用常规PLA打印就能满足结构强度要求,不需要额外做金属件替换。从实际应用场景来看,这个导杆不仅适配常规1.75mm直径的3D打印耗材,更换配套的导套之后也能适配3mm直径的耗材,不管是入门级的桌面打印机,还是工业级的大尺寸FDM设备,只要是远端送料结构,都可以通过调整安装支架的尺寸来适配。在做结构校核的时候,特意模拟了耗材送进速度在100mm/s到300mm/s区间的工况,导杆和耗材之间的摩擦系数控制在0.1以下,不会因为摩擦阻力导致送料步进电机丢步,同时导杆的摆动阻尼做了适配,不会因为设备打印时的振动产生异响或者自主晃动。很多新手做3D打印机改装的时候,往往只关注挤出轮、喷嘴这些核心部件,忽略送料路径的导向,实际上送料路径上每一个约束点的角度、粗糙度、自由度都会直接影响送料的稳定性,这个灯丝导杆的设计就是把这些容易被忽略的细节做了量化,从安装位置的尺寸边界,到接触位置的圆角处理,再到摆动角度的限位,都是围绕降低送料阻力、减少耗材弯折、适配不同耗材特性这几个核心需求来做的,实际装机测试的时候,连续打印50小时以上的大尺寸工件,没有出现过送料卡滞、耗材刮伤的问题,柔性TPU耗材的打印成功率也提升了不少,不会再出现耗材在料架和挤出机之间打卷的情况。
