3D打印机散热风机端盖固定结构

日常做桌面级FDM设备改装和结构优化时，散热系统的防护固定件往往是容易被忽略的细节，这款风机端盖结构，就是针对设备主控板旁侧散热风机的安装防护需求设计的。从实际装机场景来看，桌面级3D打印机的控制板散热风机通常裸露在机架侧方，打印过程中产生的PLA、PETG碎屑很容易被气流卷进风机叶轮，轻则造成风机动平衡失衡产生异响，重则卡滞叶轮导致风机停转，引发主控板过热丢步、驱动模块烧毁的问题，同时外露的风机边缘也容易在设备挪动、维护时被线材剐蹭，扯断风机供电引线。这款端盖的核心作用，就是在不阻挡风机进出风路径的前提下，给散热风机提供完整的外侧防护，同时集成安装固定支脚，省去额外设计风机固定支架的步骤。

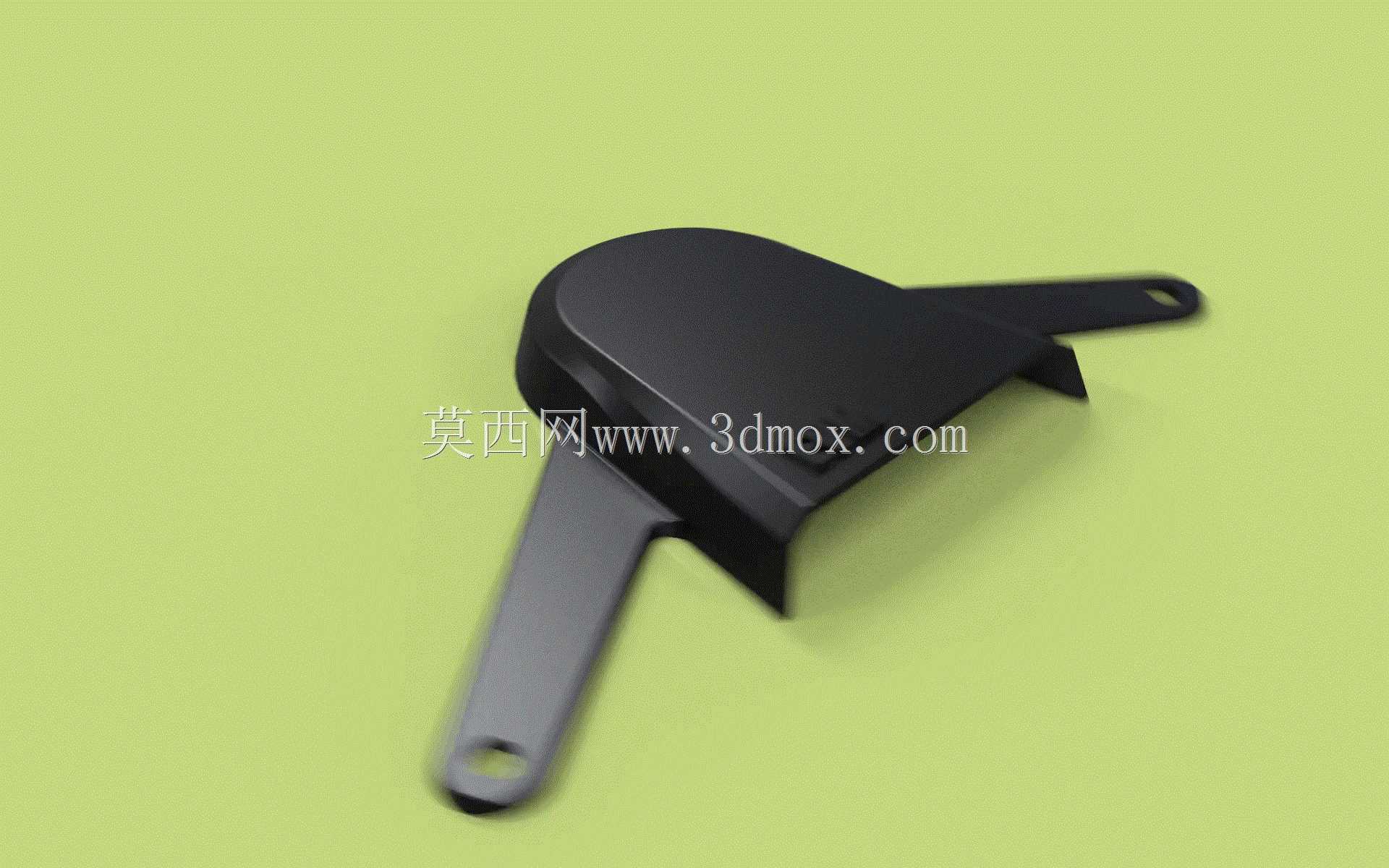

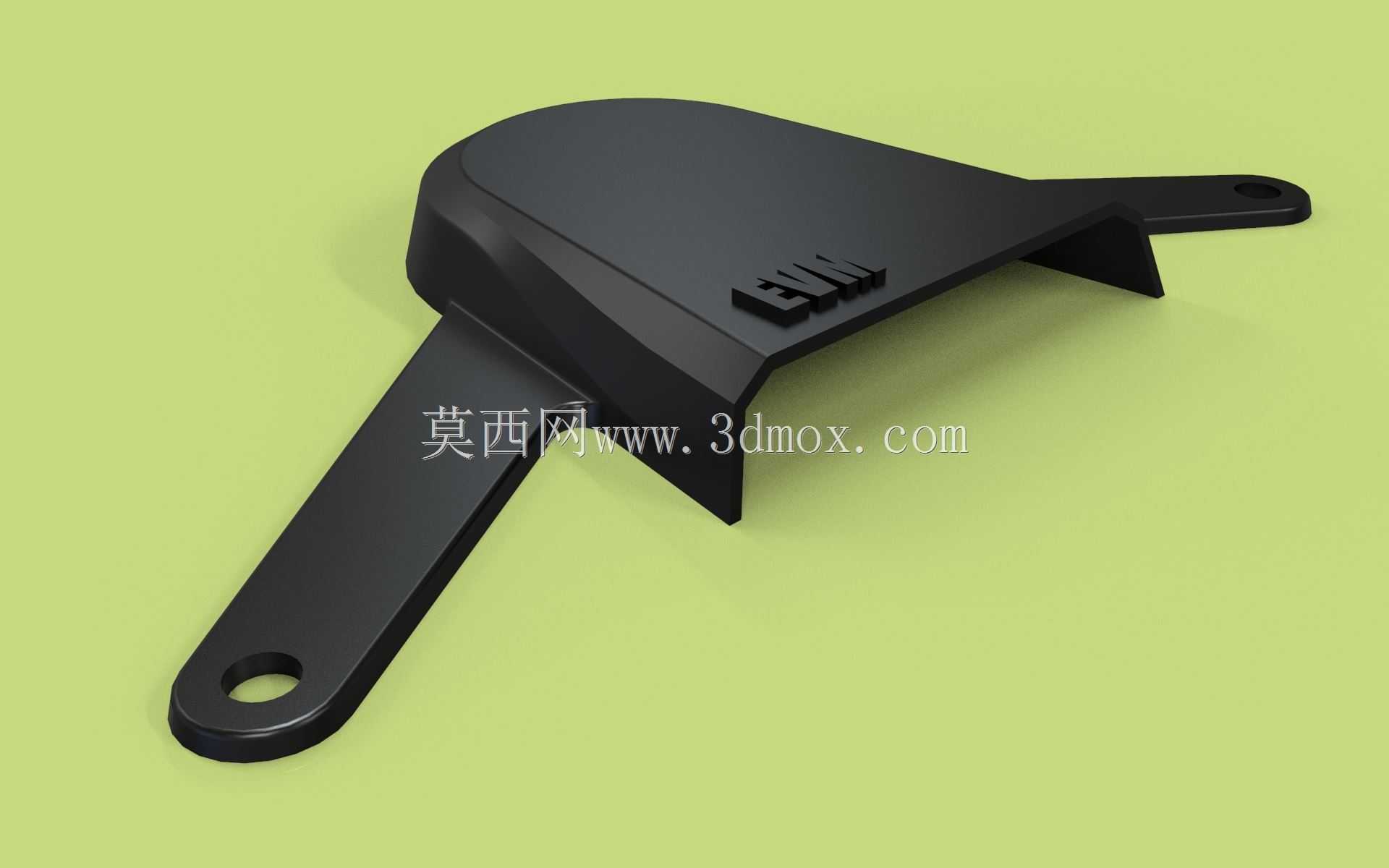

从功能特性上看，端盖主体采用半包覆式结构，曲面造型完全贴合轴流风机的外轮廓边缘，和风机外圈的配合间隙控制在0.2mm左右，既可以保证安装时能顺利套入风机外圈，又能避免碎屑从配合缝隙进入风机内部。两侧延伸出的安装支脚做了等厚设计，厚度为2.5mm，刚好匹配常用的2020铝型材安装槽的避让空间，支脚末端的安装孔直径为3.2mm，可以直接适配M3螺丝的安装需求，不需要额外嵌套铜螺母，安装时直接将螺丝穿过支脚孔锁入型材端面的预置螺纹孔即可，单颗螺丝的锁紧扭矩控制在0.6N·m就能保证固定强度，不会因为设备运行时的振动出现松脱。支脚的长度经过匹配校准，安装后端盖和风机叶轮端面的距离保持在8mm，既不会因为距离过近蹭到叶轮产生摩擦噪音，也不会因为距离过远导致防护范围不足，让碎屑从侧边缝隙卷入。

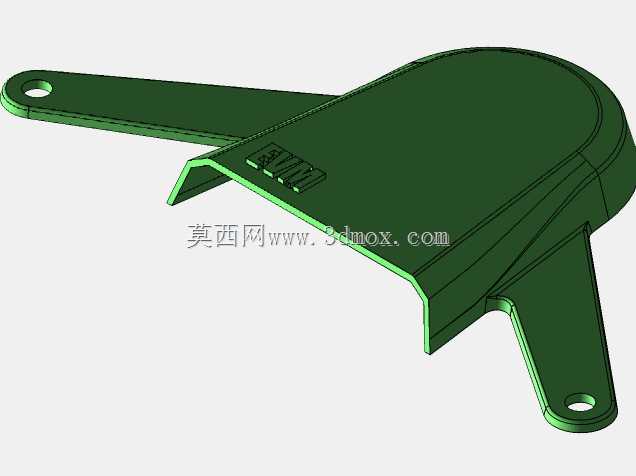

设计思路上，这款结构没有采用常见的全平面盖板加格栅的方案，而是顺着风机的圆形外轮廓做了弧面过渡，一方面可以减少气流通过端盖时的风阻，让风机吹出的散热气流可以更顺畅地导向主控板的驱动芯片位置，提升散热效率；另一方面弧面结构的抗形变能力比平面结构更强，采用ABS或者PETG材料打印时，1.5mm的壁厚就能满足日常使用的强度需求，不会因为轻微的外力碰撞出现开裂。端盖的边缘做了R0.8mm的圆角处理，避免安装维护时锋利的割边划伤线材或者操作人员的手部，支脚和主体连接的位置做了三角加强筋过渡，筋厚1.2mm，可以避免设备长期运行产生的振动导致支脚根部出现疲劳断裂。

从安装边界尺寸来看，端盖主体的最大外径适配常用的4010轴流风机，也就是外圈直径40mm、厚度10mm的标准散热风机，两侧支脚展开后的总宽度为72mm，安装孔的中心距为65mm，刚好匹配2020型材并排安装时的孔位间距，不需要在型材上额外打孔，直接利用型材端面的预置安装位就能完成固定。端盖的整体最大高度为42mm，安装后不会超出型材侧方的安装边界，不会和设备上的X轴拖链、线材导槽产生运动干涉，哪怕是做近程挤出改装的机型，挤出机运动到机架边缘位置时，也不会和端盖产生剐蹭。另外端盖内侧预留了1mm深度的限位台阶，安装时可以直接卡在风机外圈的端面上，不需要额外做定位调整，就能保证端盖和风机的同轴度，避免出现偏心导致的风阻增大问题。

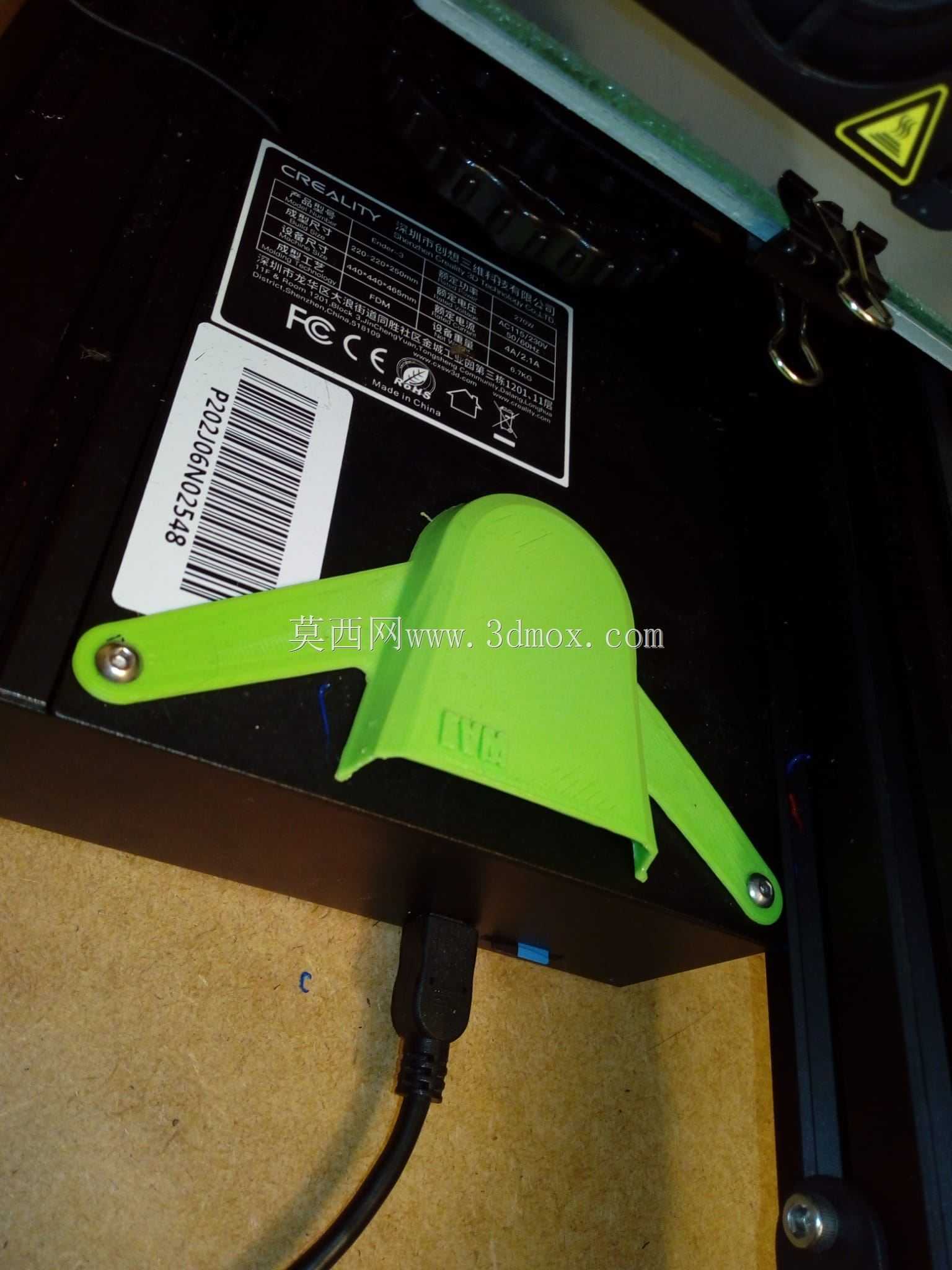

实际装机测试中，这款端盖安装后，风机的进出风风量损失不到5%，完全可以满足主控板的散热需求，打印过程中产生的漂浮碎屑会被端盖的弧面导向侧边，不会被卷入风机叶轮，连续运行两百小时以上，风机叶轮上几乎没有积屑，也没有出现异响或者卡滞的问题。和常见的3D打印风机格栅相比，这种带集成安装支脚的端盖不需要额外搭配固定支架，零件数量更少，安装步骤更简单，整体重量只有6g左右，不会给机架增加额外的负重，也不会因为零件过多导致装配累积误差，很适合桌面级3D打印机的原厂配套或者后期改装使用。
