环形线缆拖链承载导向结构设计

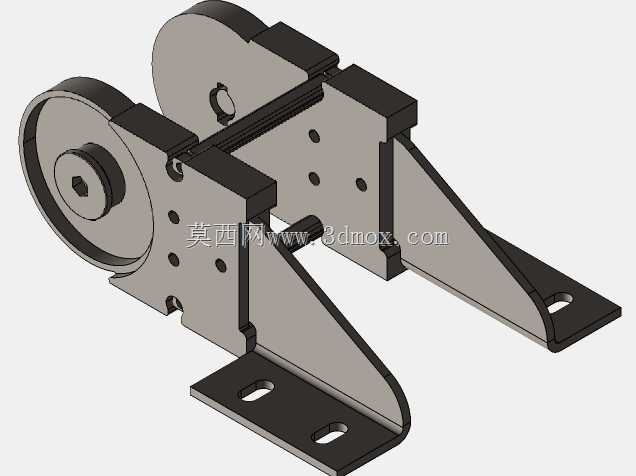

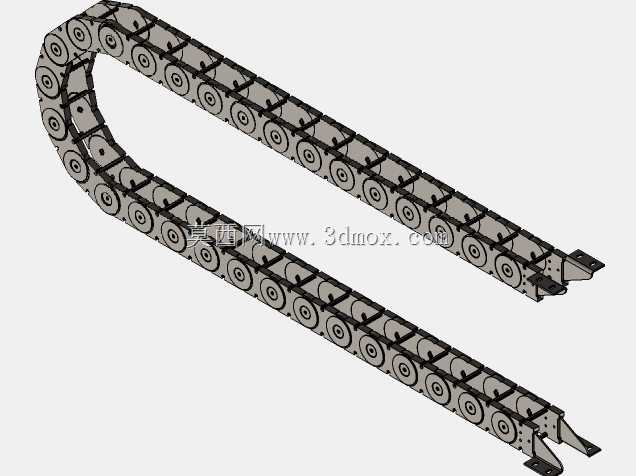

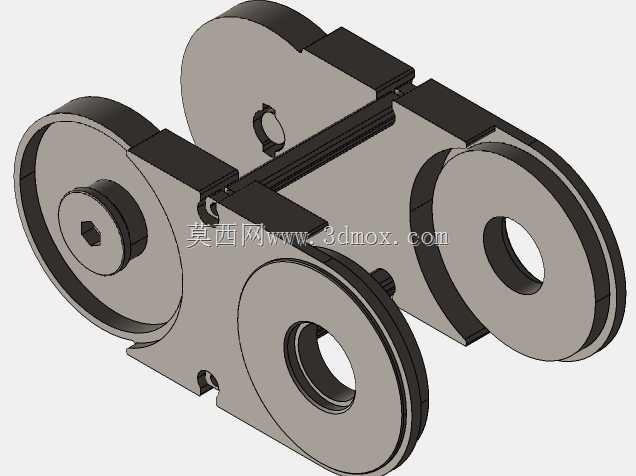

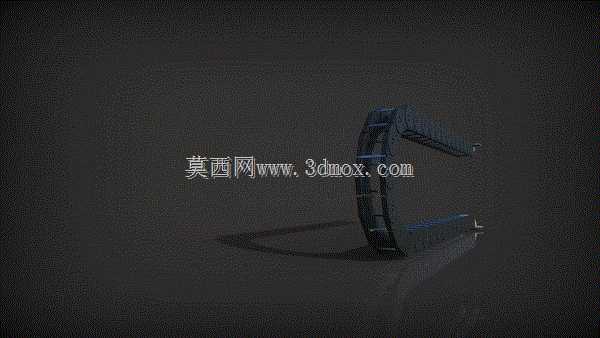

在各类需要往复移动的机电设备布线场景中，线缆、液压油管、气动软管的防护与排布一直是结构设计环节需要重点考量的部分，这类柔性管线如果缺乏规整的导向承载结构，长期往复运动过程中很容易出现过度弯折、磨损、拉扯脱落甚至管线断裂的问题，直接影响设备的运行稳定性，增加后期运维的更换成本。本次涉及的环形拖曳承载结构，正是针对小半径回转布线场景设计的管线承载部件，区别于常见的直线型长行程拖链，这类环形结构主要适配固定回转半径内的往复转动布线需求，常见于回转工作台、旋转机械臂关节、环形输送工位等需要在有限圆弧空间内完成管线排布的设备场景。从结构设计逻辑来看，该构件采用分段铰接的环形框架形式，每一段链节之间通过销轴结构实现灵活转动，整体拼接后形成固定曲率的圆弧形态，能够在设定的回转角度范围内随设备运动端同步转动，内部预留的规整空腔可以分层容纳不同规格的线缆、油管，将柔性管线约束在空腔内部，避免运动过程中管线与周边设备构件发生剐蹭，同时每段链节的弯折角度都做了限位设计，保证管线的最小弯曲半径始终大于其允许的弯折阈值，从结构上杜绝管线出现死折、过度弯曲损伤内部线芯或管体的问题。在安装边界的考量上，该结构的固定端与活动端分别设计了对应的安装连接位，固定端可以通过螺栓锁紧在设备的固定基座上，活动端则与设备的回转运动部件连接，整体安装后环形结构的回转中心与设备的回转中心保持同轴，避免运动过程中出现卡滞、别劲的问题；链节的外侧采用光滑圆弧过渡设计，没有突出的尖锐棱角，既可以减少运动过程中与周边防护结构的摩擦阻力，也能避免剐蹭操作人员或其他管线。从功能特性上看，该结构除了基础的线缆承载防护作用，还具备一定的抗扭与承载能力，链节主体采用高强度工程材质搭配金属铰接销轴，能够在常规工业车间的温湿度环境下长期稳定运行，不会因为日常的油污、粉尘附着出现铰接卡顿的问题；内部的空腔可以根据实际穿线需求加装分隔片，将动力线缆、信号线缆、液压油管、气动软管分仓排布，避免不同类型的管线在拖链运动过程中互相摩擦产生干扰，尤其是信号线缆与动力线缆分仓布置后，能够有效减少动力线对信号传输的电磁干扰，提升设备运行的信号稳定性。在实际选型适配过程中，设计人员首先需要确认设备回转部位的实际转动角度、回转半径，匹配对应曲率的环形拖链结构，同时核算需要容纳的所有管线的总外径，预留出不小于10%的空腔余量，避免管线填充过满在拖链弯折过程中出现挤压磨损；铰接部位的配合间隙也经过反复调校，既保证转动过程的灵活性，不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致整体结构晃动量超标，影响回转运动的定位精度。这类环形拖链结构相比传统的自由布线方式，能够让设备回转部位的管线排布更加规整，大幅降低管线的故障损耗率，在各类中小型回转设备的布线设计中有着很高的实用价值，设计过程中需要重点关注链节的弯折限位、安装同轴度、内部空腔余量这几个核心参数，才能保证结构在长期往复回转运动中稳定发挥管线防护与导向的作用。
