流线型仿生曲面异形结构件造型设计

这类流线型仿生曲面构件，常应用在需要兼顾流体减阻与外观质感的设备外露部件场景中，比如流体管路末端的导流包覆件、手持检测设备的握持外壳、高速运动设备的外侧整流结构，或是消费类工业产品的装饰性受力外罩。从实际使用角度看，这类构件的核心作用是在不额外增加设备整体风阻或流阻的前提下，为内部核心元器件提供封闭防护，同时贴合人体工学或设备装配的贴合需求，避免尖锐棱角带来的安装磕碰、使用剐蹭问题。

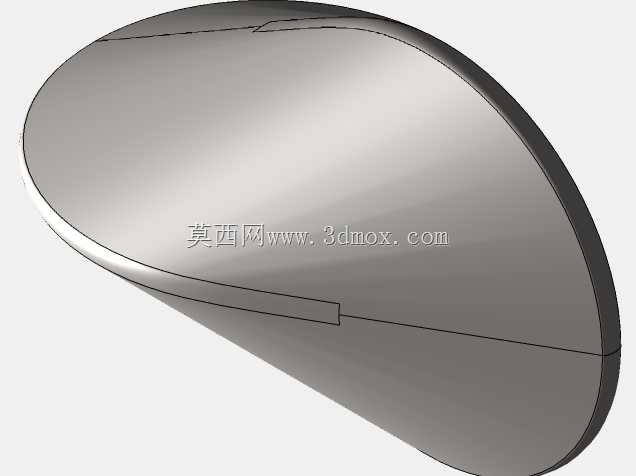

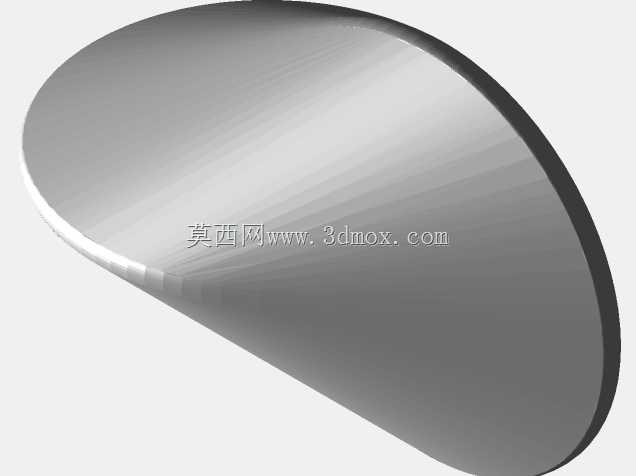

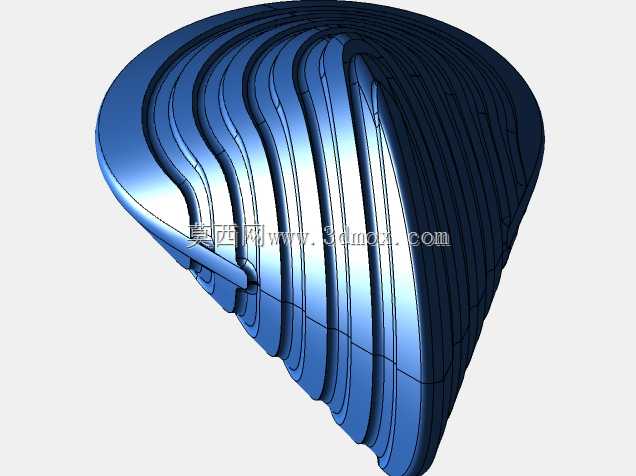

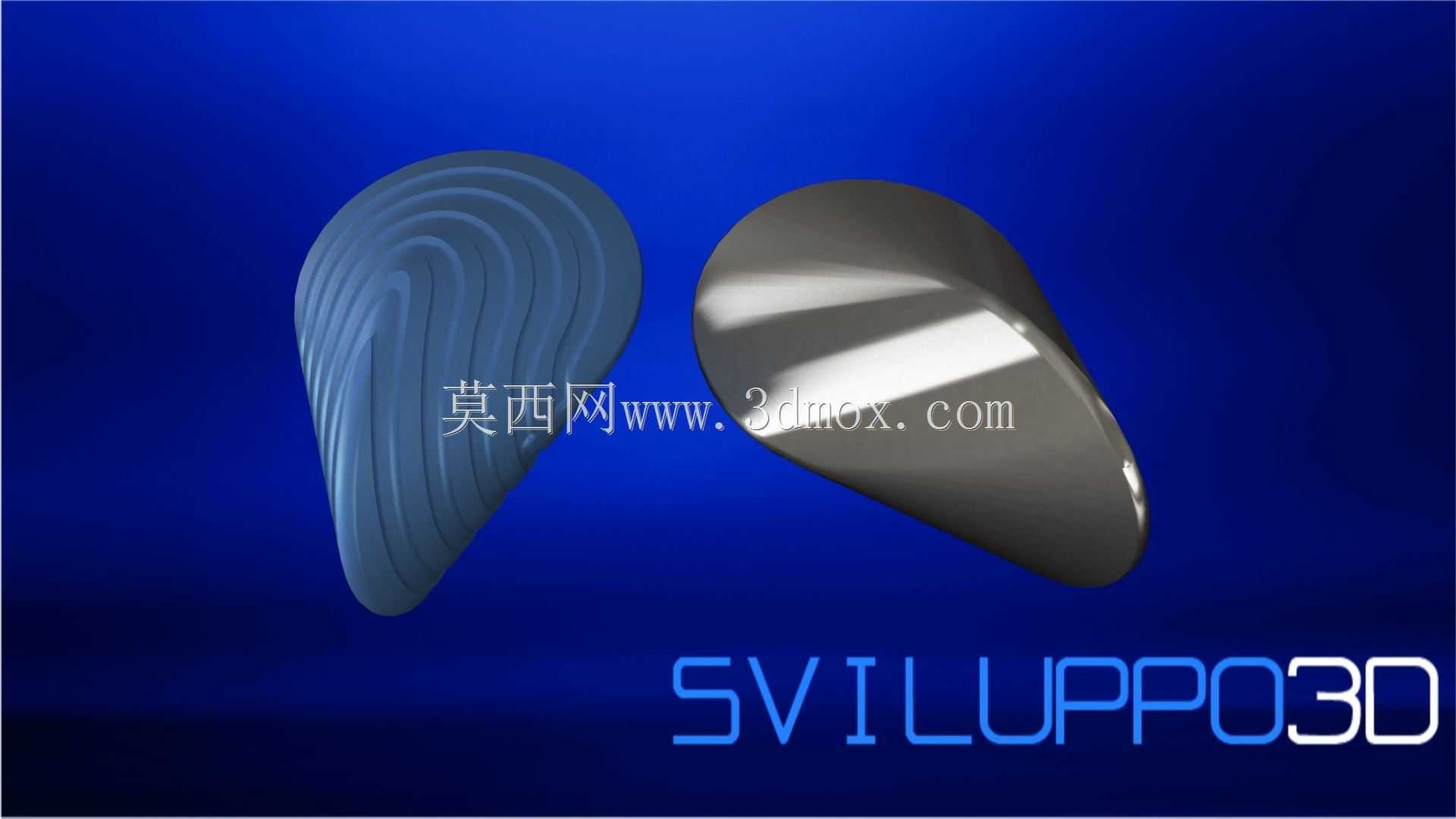

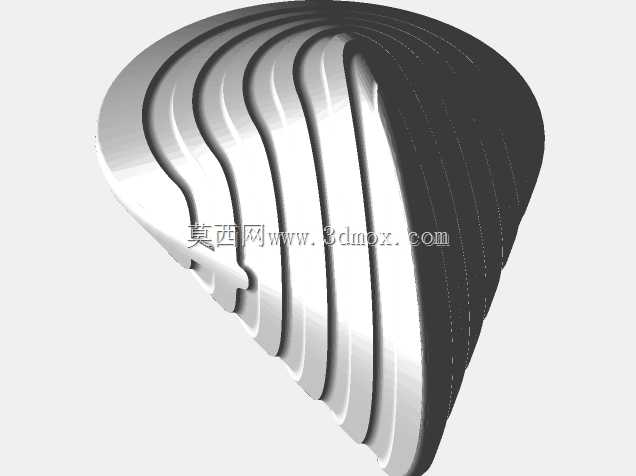

设计这类曲面结构时，首先要敲定的是安装贴合面的边界轮廓，所有曲面的收敛终点都要完全匹配安装基座的贴合边，不能出现曲面偏移导致的装配缝隙，这一步需要先在草绘阶段锁定安装面的投影轮廓，把所有安装孔位、定位卡扣的位置在基准面上完全固定，再从安装边界出发向外做曲面的放样构建。曲面的弧度走向不是单纯的美学设计，比如图中类似指纹纹理的凹凸流线，一方面是为了增加手持接触时的摩擦力，避免表面过于光滑导致的操作滑脱，另一方面这些平行的流线凹槽可以在流体掠过表面时，引导表层气流沿凹槽走向有序流动，减少乱流带来的阻力与风噪，这和航空领域的蒙皮微结构设计逻辑有共通之处，只是应用在小型工业构件上时，纹理深度控制在0.3-0.8mm区间即可，过深会增加积灰清理的难度，过浅则起不到防滑与导流的实际作用。

从外形尺寸的边界控制来看，这类构件的整体厚度通常控制在2-3.5mm，根据选用的材质不同做对应调整，如果采用ABS注塑成型，壁厚要保持均匀，避免出现壁厚突变导致的注塑缩痕，曲面的最小曲率半径不能小于0.5mm，否则注塑时会出现填充不满、脱模拉伤的问题；如果采用金属材质做CNC加工，曲面的过渡圆角要匹配加工刀具的最小半径，减少后续抛光打磨的工作量。安装边界的配合公差通常取H7/h6的间隙配合，因为这类外观件不需要承受大的结构载荷，只要保证安装后与基座贴合无错位，固定卡扣的卡入深度控制在1.2-1.5mm，既可以保证安装后的固定强度，也能在后期维护拆卸时不会因为卡接过紧导致卡扣断裂。

在曲面建模的过程中，要注意分模线的位置选择，尽量把分模线隐藏在曲面的流线凹槽内，或是构件与安装基座的贴合边缘，避免分模线出现在外观直视面上，增加后续表面处理的工作量。表面做高光处理的区域，曲面的G2连续性必须全程保证，不能出现曲面接痕导致的反光断层，而做纹理处理的区域，可以适当放宽到G1连续，因为纹理本身可以遮盖轻微的曲面衔接瑕疵。另外这类构件的边角位置全部要做倒钝处理，哪怕是外观上看起来尖锐的收敛端，也要做0.2mm的小圆角，避免安装和使用过程中划伤操作人员，这是工业外观结构件设计中不能忽略的安全细节。

实际选型应用时，如果是用在户外设备上，还要在曲面的非外观面预留排水的微小缺口，避免构件与安装基座之间的积水无法排出，长期积存导致连接件锈蚀；如果是用在手持设备上，要在曲面的握持区域对应调整曲面的弧度，贴合手掌自然弯曲的形态，减少长时间握持的疲劳感。这类曲面构件看似只是外观造型，实际上每一处弧度、每一条纹理的设计，都要同时兼顾加工可行性、装配便利性、使用安全性与实际功能需求，不能只追求视觉上的流线感而忽略工程落地的实际要求。
