适配4020S鼓风机的3D打印机导风结构

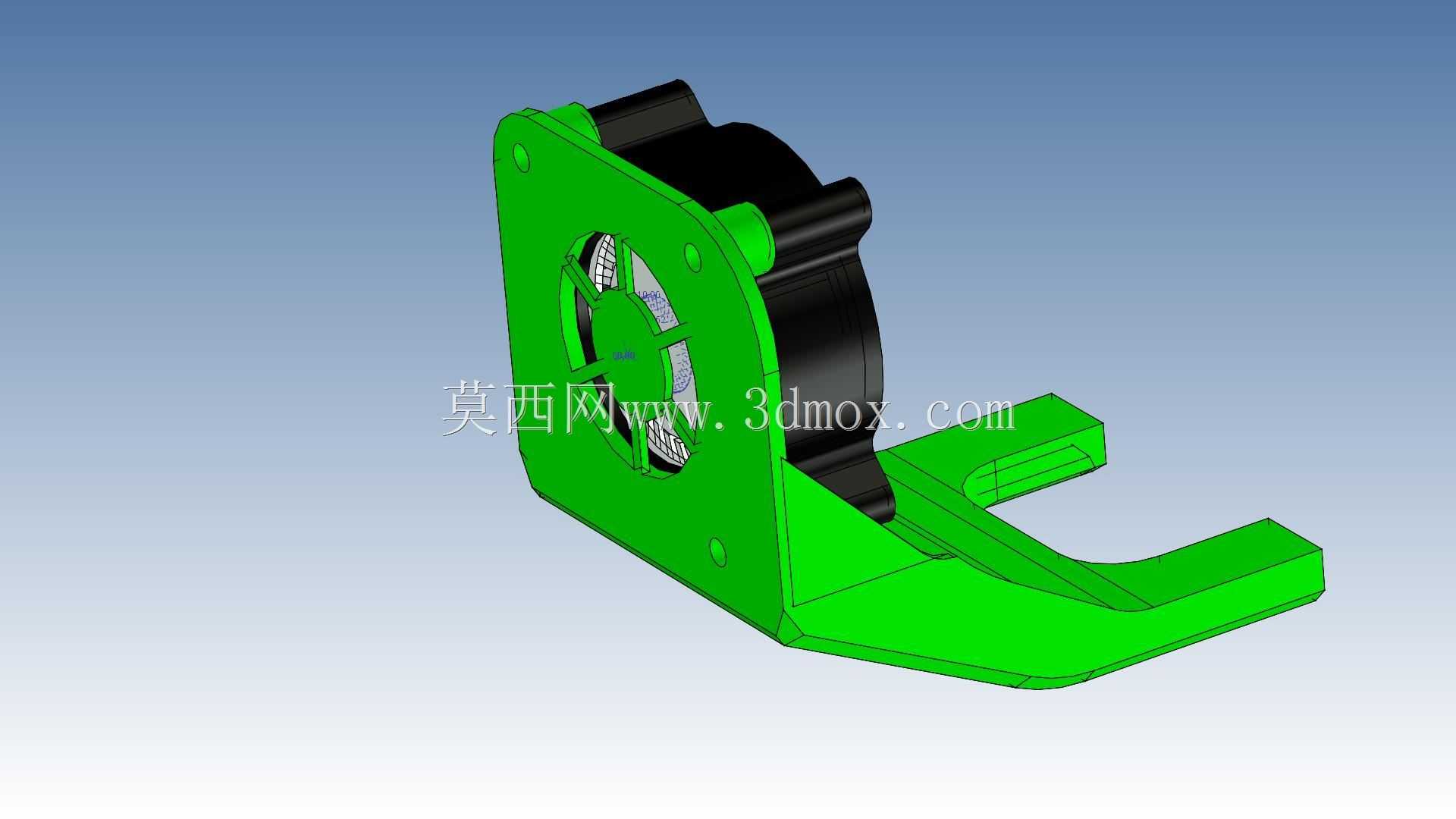

　　在桌面级FDM3D打印机的散热系统改造场景里，4020规格鼓风机是不少DIY玩家和小批量设备厂商常用的散热送风部件，这类鼓风机本身风压充足、出风集中，但原厂配套的出风端大多是平面直出结构，没法精准对准打印头的热端喉管、模型冷却区域，很容易出现散热不均导致的模型翘边、堵头、层间结合力不足等问题，这款导风风管就是针对这个实际痛点做的适配结构。从实际安装适配的角度看，这款风管的安装基准完全贴合4020S鼓风机的本体安装孔位，上方的安装板预留了两个对称的定位通孔，孔位间距和4020S鼓风机的外壳固定孔完全匹配，安装时不需要额外对鼓风机本体做打孔、切削改造，直接用对应规格的螺丝就能把风管和鼓风机锁固在一起，不会出现安装错位、漏风的问题。

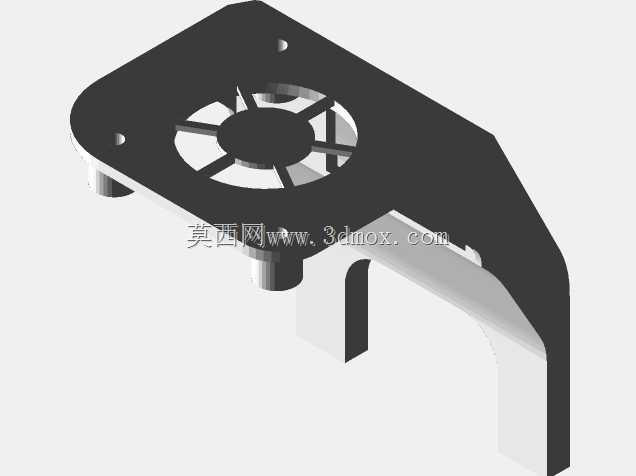

　　安装板的外形做了切角避让处理，靠近打印机挤出机支架的一侧做了斜向收边，避免和挤出机的步进电机、进料齿轮组件、走线槽产生运动干涉，安装后不会影响X轴、Z轴的正常运动行程，不会出现打印到边缘位置时风管刮碰打印平台、机架的问题。导风通道的设计上，没有做等径直筒的简单结构，而是顺着鼓风机的出风流向做了渐变收窄的流道，靠近鼓风机进风端的流道截面和鼓风机出风面完全贴合，尽可能减少进风端的风阻损失，避免气流在接口处形成紊流损耗风压；流道向下延伸的过程中做了平滑的弧形转向，把鼓风机水平方向送出的气流平顺导向打印头正下方的模型冷却区域，转向位置没有做直角折边，避免直角位置产生气流涡旋，降低送风效率。出风端做了扁口化处理，

　　出风口的宽度刚好覆盖常规打印喷嘴周边10mm左右的冷却范围，既不会因为出风口过宽导致气流分散、冷却风压不足，也不会因为出风口过窄导致冷却覆盖范围太小，没法均匀冷却刚挤出的耗材丝。从结构强度的角度看，这款风管的壁厚做了均匀化处理，整体壁厚控制在适合3D打印的1.8-2mm区间，既不会因为壁厚太薄导致打印后结构偏脆、安装锁紧时出现开裂，也不会因为壁厚太厚导致打印耗时过长、耗材用量过多，安装板和导风通道的连接位置做了圆弧过渡加强，没有应力集中的尖角结构，长期受鼓风机振动影响也不会出现连接位置断裂的问题。实际使用场景里，这款风管主要承担两个方向的送风作用，一部分气流顺着流道导向热端的散热鳍片位置，辅助热端喉管的上部散热，

　　避免热量向上传导导致进料段耗材提前软化堵头；另一部分气流精准送到喷嘴挤出位置，对刚从喷嘴挤出的熔融耗材进行快速冷却，保证耗材挤出后能快速定型，尤其是打印PLA这类对冷却要求较高的耗材时，能有效提升模型的表面打印质量，减少悬垂位置的拉丝、下垂问题，也能降低小尺寸模型打印时因为冷却不足导致的变形概率。安装边界上，这款风管整体的外轮廓尺寸完全适配常规的Ender系列、Prusa系列等采用4020鼓风机做散热的桌面3D打印机改装场景，安装后整体突出鼓风机本体的长度控制在合理范围，不会和打印机的自动调平传感器、BLTouch探头产生位置干涉，也不会遮挡喷嘴的观察视野，方便操作人员在打印过程中观察喷嘴的出料状态。流道内壁做了平滑过渡设计，没有多余的加强筋、凸台结构，避免气流在流道内部产生不必要的扰动，保证送出的气流均匀稳定，出风方向的角度经过反复校准，刚好对准喷嘴下方2-3mm的最佳冷却位置，不需要安装后再反复调整出风角度，一次安装就能达到预期的散热效果。
