深沟球滚动轴承结构设计方案

在各类旋转传动场景中，这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑部件，小到家用电动工具的输出轴、中小型电机的转子支撑，大到输送机辊筒、机床主轴的辅助支撑端、农业机械的传动转轴，都能见到这类轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低区间，减少轴系回转时的能量损耗，同时约束轴的径向与轴向窜动量，保证轴上安装的齿轮、带轮、叶轮等部件始终处于设计要求的回转精度范围内，避免因轴系偏移导致的传动啮合异常、密封件磨损过快、设备振动超标等问题。

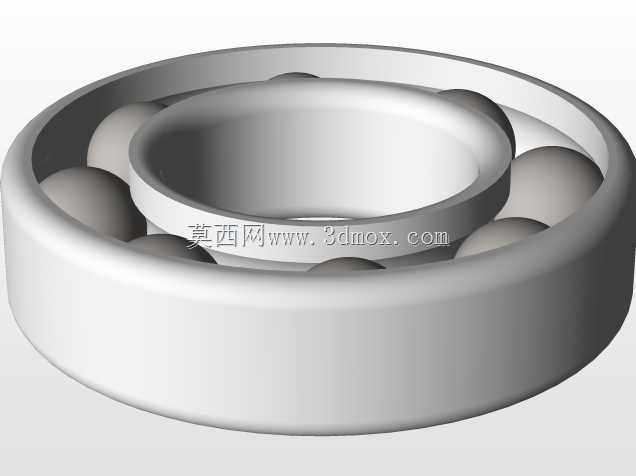

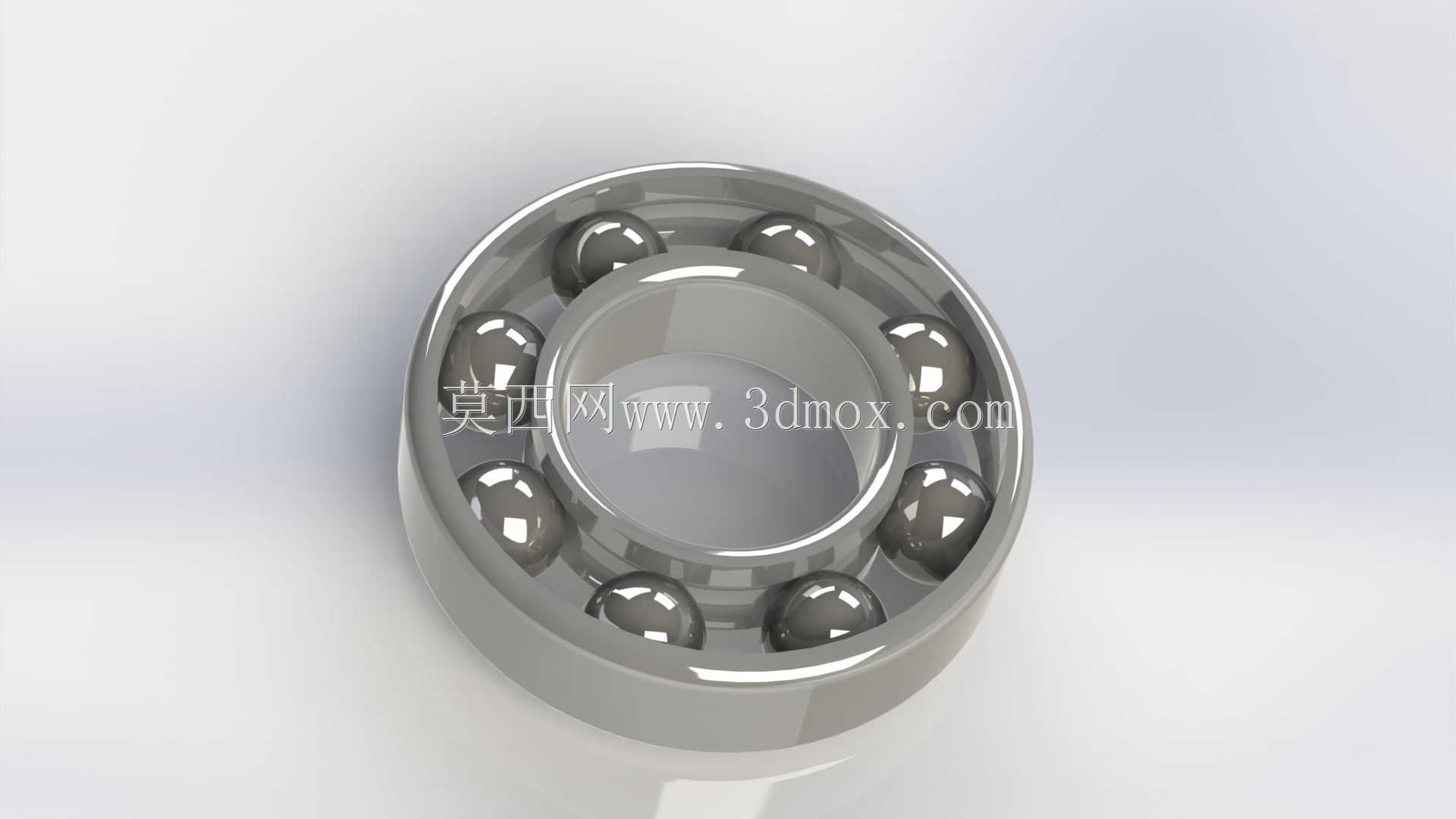

从结构设计逻辑来看，这类轴承采用内圈、外圈、滚动钢球、保持架的经典组合结构，内圈通常与轴颈采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既可以降低滚动摩擦阻力，也能均匀分散承载时的接触应力。外圈一般安装在轴承座、设备壳体的安装孔内，多数场景下外圈为固定状态，部分需要轴向游动的轴系设计中，外圈可与安装孔采用间隙配合，补偿轴系因温度变化产生的热伸长量，避免轴系因热胀冷缩出现卡滞。内外圈之间的滚动体采用高精度轴承钢球，沿滚道周向均匀排布，钢球的数量、直径直接决定轴承的额定动载荷与静载荷能力，设计时需要根据轴系的实际径向载荷、少量双向轴向载荷的大小，匹配对应钢球参数，保证轴承在额定寿命周期内不会出现接触疲劳剥落。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互碰撞、摩擦，减少不必要的磨损与发热，常规工况下采用冲压钢制保持架即可满足使用需求，高速运转场景则可以选用实体铜保持架或者工程塑料保持架，降低保持架运转时的离心力与滑动摩擦。

在安装边界的尺寸设计上，这类轴承的外形尺寸遵循通用标准化系列，内孔直径、外圈外径、轴承宽度都对应标准的尺寸公差带，方便不同厂家的同型号轴承直接互换，不需要对安装位置做额外修改。设计时需要明确轴颈与内圈配合的公差等级，常规旋转工况下轴选用k6或者m6公差带，固定外圈的安装孔选用H7公差带，如果是外圈随部件转动、内圈固定的特殊场景，则需要调换配合公差的松紧度，避免配合面出现打滑蠕变。安装位置的相邻轴肩、孔肩高度需要严格控制，不能超过轴承内圈、外圈的倒角尺寸，保证轴承安装到位后端面能与定位面完全贴合，同时轴肩、孔肩的高度不能过高，要留出足够的拆卸空间，方便后续维护时使用拉马拆卸轴承，不会出现无法施力的情况。轴承的密封结构设计也需要匹配使用场景，开式结构适合有独立润滑系统、安装位置封闭的设备，带防尘盖的结构适合干燥、粉尘量中等的场景，可以阻挡外部粉尘进入滚道，带接触式密封圈的结构则适合潮湿、有少量污染物飞溅的场景，可以更好的保留内部润滑脂，延长维护周期。

实际选型建模过程中，需要重点校核滚道与钢球的接触应力，在额定载荷下接触应力不能超过轴承钢的许用接触疲劳强度，避免过早出现疲劳点蚀。同时要核算轴承的极限转速，保证轴系的最高工作转速低于轴承的脂润滑或者油润滑极限转速，避免高速下润滑失效、保持架损坏。对于有轴向载荷的场景，需要确认轴向载荷的大小不超过轴承额定静载荷的比例，避免钢球与滚道出现塑性变形。建模时滚道的曲面曲率需要连续顺滑，不能出现建模棱角或者曲率突变，否则会导致局部应力集中，大幅降低轴承的实际使用寿命，钢球与滚道的接触位置需要预留合理的游隙，径向游隙的大小要根据配合过盈量、工作温度做匹配调整，过大会导致轴系回转精度下降、振动增大，过小则会导致运转时发热卡滞、磨损加快。
