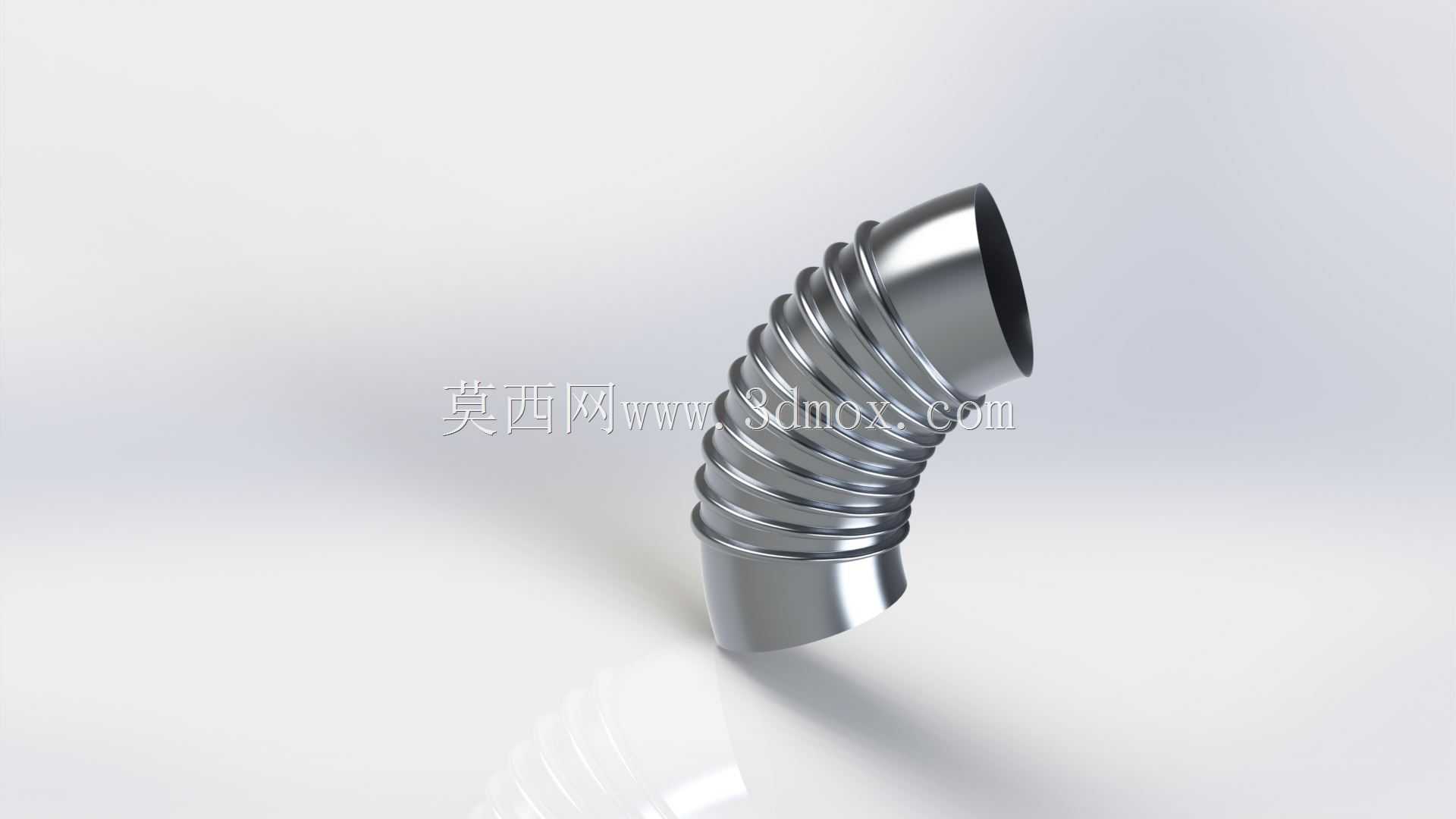

工业加热系统用波纹弯式金属炉管结构

在工业加热炉、热处理设备、高温烟气输送系统的管路布设场景中，这类带波纹段的弯式金属炉管是承担介质导流、热位移补偿的核心部件，区别于普通直段管路，它的结构设计直接决定了高温工况下管路系统的运行稳定性与使用寿命。从实际应用场景来看，这类炉管常被布置在加热炉的烟气出口、热风循环管路的转向节点，或是热处理设备内部的热介质输送路径中，既要承受600-1200℃不等的高温介质冲刷，还要适配管路系统因热胀冷缩产生的位移量，避免硬连接结构在温度交变工况下出现焊缝开裂、管路变形甚至断裂的问题。

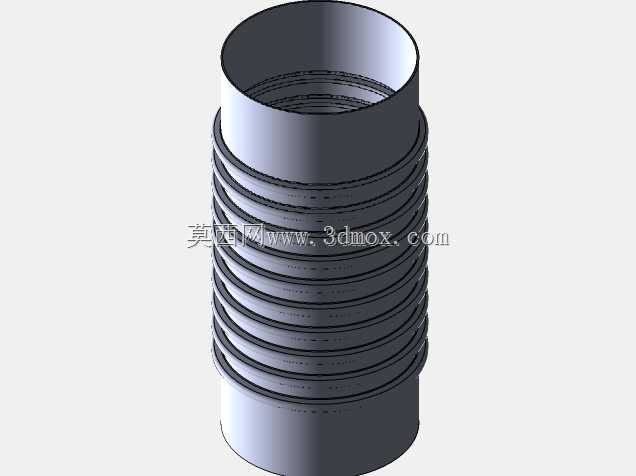

从功能特性上拆解，这款炉管的波纹段是核心功能区，每一圈环形波纹都相当于一个微型的弹性补偿单元，当管路受热产生轴向、径向或是角向位移时，波纹段可以通过自身的弹性形变吸收位移量，不需要额外加装独立的波纹补偿器，既减少了管路系统的连接节点，也降低了高温工况下连接位置的泄漏风险。两端的直段接口采用等径圆柱结构，接口端面做了精加工处理，可直接与同管径的金属管路采用焊接或是法兰对接的方式连接，安装时不需要额外做变径处理，适配常规工业管路的安装标准。弯角部分的弧度经过反复校核，既保证介质在转向过程中的流阻处于合理区间，避免高温介质在弯角处形成涡流造成局部冲刷磨损，也让波纹段的形变受力更加均匀，不会出现局部应力集中导致的波纹疲劳损坏。

设计思路上，这款炉管没有采用常规的“直弯管加独立补偿器”的组合结构，而是将补偿功能直接集成在弯管本体上，首先是根据管路的额定热位移量计算波纹的节距、波高与波纹数量，每一圈波纹的圆角半径都做了等圆弧处理，避免尖角位置在高温下出现应力集中；其次是弯管的弯曲半径匹配管路公称直径的1.5倍标准，既保证管路转向时的介质流速稳定，也让波纹段在弯曲状态下的弹性形变处于材料的许用应力范围内，不会因为弯曲半径过小导致波纹段出现塑性变形。管壁厚度的选择也结合了工况压力与腐蚀裕量，在保证结构强度的前提下尽可能降低管壁热阻，提升热传导效率，同时也减少了材料的不必要损耗。

从安装边界来看，这款炉管的两端直段长度预留了足够的焊接操作空间，安装时不需要对管路做额外的裁切处理，两端接口的同轴度公差控制在行业标准允许范围内，对接时不会出现错边问题。整体结构的外形尺寸适配常规工业炉的管路安装空间，波纹段的最大外径比两端直段大出的尺寸经过核算，不会和周边的炉体保温层、支撑结构产生干涉，安装时只需要按照管路走向固定两端接口即可，不需要为波纹段额外设置支撑结构，波纹段自身的结构强度足以承受自身重量与介质流动带来的振动。实际运行过程中，介质从一端直段进入，经过弯角段转向后从另一端流出，波纹段在吸收热位移的同时，还能对介质流动产生的小幅振动起到阻尼作用，减少管路系统的振动传递，降低周边固定结构的疲劳载荷。

不同于普通民用管路配件，这类炉管的结构设计完全围绕工业高温工况的实际需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程功能：直段的长度匹配安装操作需求，波纹的参数匹配热补偿量需求，弯角的弧度匹配流阻与受力需求，整体结构在满足功能要求的前提下做到了结构最简，既降低了生产制造的难度，也减少了后期运行过程中的故障点，适合在各类工业加热、热处理、高温烟气输送类设备的管路系统中使用。
