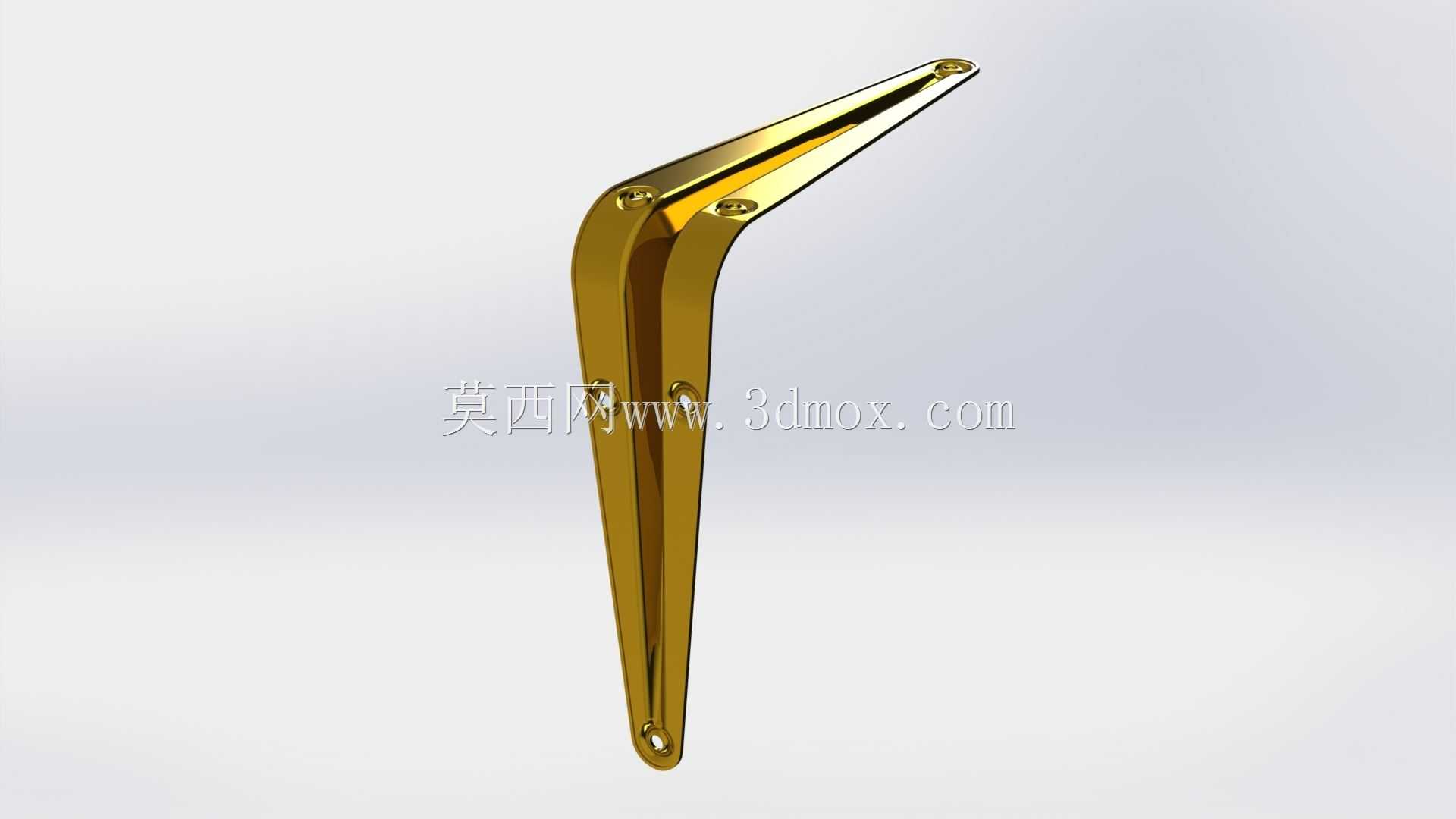

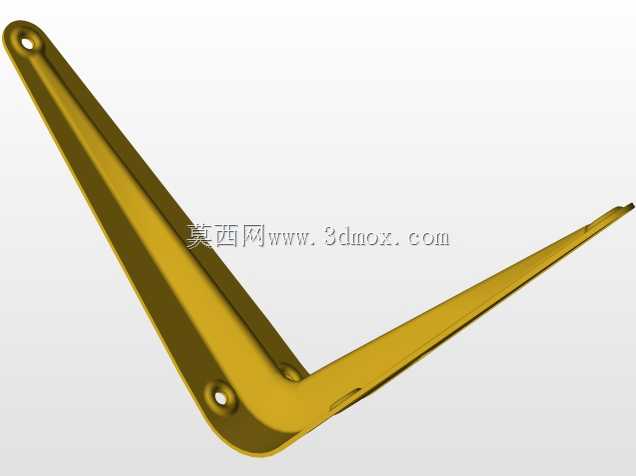

金色L型墙面置物支撑托架结构

这类L型支撑托架是民用置物、商用展陈场景里应用极广的五金承载件，日常在家庭墙面置物架、商铺层板展架、仓储轻型置物区、办公文件墙面收纳架上都能见到它的身影，核心作用是在垂直墙面与水平置物层板之间形成刚性三角支撑结构，将层板上放置的物品载荷通过托架传导至墙面固定基体，避免层板受载后出现弯折、下坠甚至脱落的问题。从结构设计逻辑来看，这款托架采用一体弯折成型的L型受力构型，两个支臂分别对应墙面贴合面与层板承托面，支臂表面做了流畅的弧面过渡处理，没有尖锐的直角棱边，既能够降低应力集中系数，提升长期受载下的结构抗疲劳性能，也能避免安装使用过程中棱边划伤操作人员或使用者。支臂上预留的沉头安装孔位，是经过受力校核后排布的：竖直支臂上的孔位沿支臂长度方向均匀分布，能够将竖直方向的剪切载荷均匀分散到墙面的多个固定点上，避免单个固定点受力过大导致锚栓拔出；水平支臂上的孔位则对应层板的固定位置，安装时可以通过螺丝穿过孔位将托架与层板牢牢锁合，防止层板在托架上出现滑移、侧翻的风险。托架的外形做了收窄式的流线型设计，从靠近弯折角的受力核心区向支臂末端逐渐收窄，这种设计并非单纯为了外观美观，而是贴合实际受力分布规律——弯折角位置是整个托架弯矩最大的区域，此处截面做了加厚处理，能够承受更大的弯曲应力，而支臂末端受力最小，适当收窄截面可以在不降低整体承载能力的前提下，减少材料用量，降低产品自重，同时让安装后的视觉效果更轻盈，不会因为五金件过于粗笨影响置物架整体观感。在安装边界方面，这款托架的竖直支臂贴合面为完全平面，能够与平整的混凝土墙面、木质墙面、轻钢龙骨石膏板加固墙面完全贴合，安装时不需要额外对墙面做找平处理，只要保证固定锚栓的埋深符合对应墙体的载荷要求即可；水平支臂的承托面同样为平面设计，能够适配实木层板、密度板层板、金属层板、玻璃层板等多种常见置物层板材质，当搭配玻璃层板使用时，只需要在承托面与玻璃接触位置加装防滑橡胶垫，即可避免玻璃被金属硬接触划伤，同时增大摩擦力防止层板移位。从实际使用的载荷特性来看，这类托架属于轻型承载支撑件，单支托架的额定承载范围匹配日常家用、商用展陈的置物需求，安装时需要根据层板的长度、预计放置物品的总重量选择对应数量的托架，通常长度在600mm以内的层板搭配两支托架即可满足使用要求，层板长度超过800mm时需要在中间位置额外增加一支托架，避免层板跨度过大出现中部下挠的问题。设计这类托架的三维模型时，需要重点关注弯折位置的圆角半径处理，圆角过小会导致冲压弯折过程中出现应力开裂，圆角过大则会导致支臂贴合面出现缝隙，影响安装后的贴合精度；同时所有安装孔位的沉头深度需要与对应规格的螺丝头部尺寸匹配，保证螺丝锁紧后头部不会突出于托架表面，避免影响层板或墙面的贴合平整度。另外，这款托架表面做了亮面金色处理，除了基础的防锈防腐作用外，也能适配轻奢风格的家装、商装场景，不需要额外做装饰遮挡，安装后本身就能成为置物结构的视觉组成部分，兼顾实用功能与装饰效果。在实际选型应用中，需要注意这类托架不适合用于重载仓储场景，也不能作为人体承重的支撑结构使用，仅适用于静态置物的轻型承载需求，安装时固定锚栓的选择需要匹配墙体材质，混凝土墙面可以使用膨胀螺丝，木质墙面可以使用自攻螺丝，空心砖墙则需要使用专用的空心墙锚栓，才能保证固定强度达到设计要求。
