双轮起重吊环滑轮组结构设计

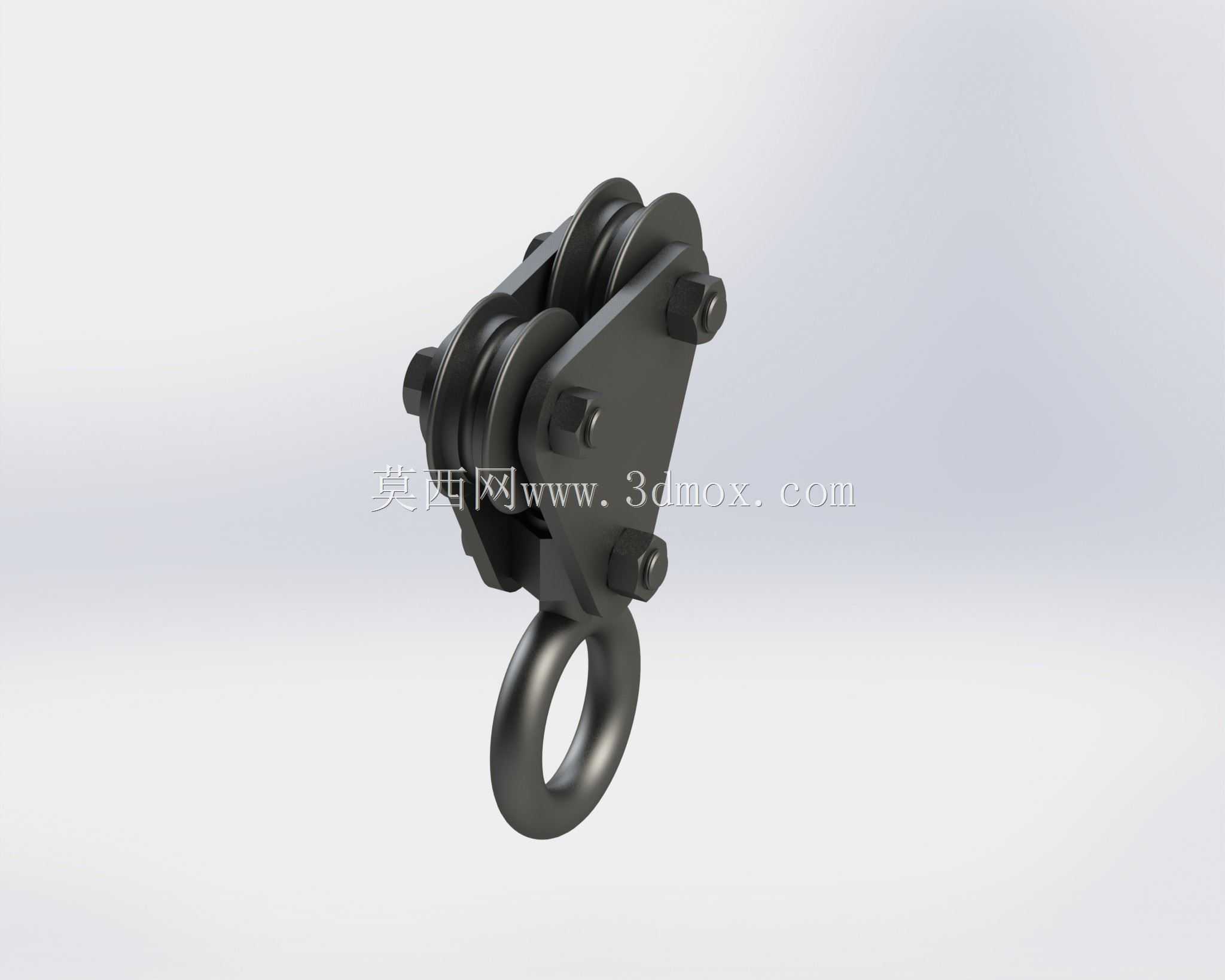

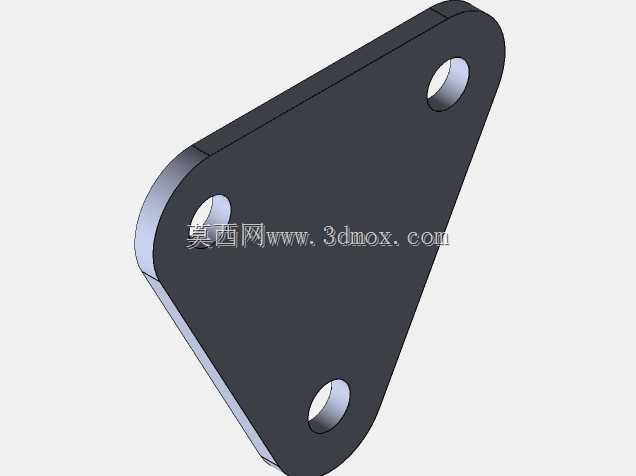

在车间重型工件转运、户外设备吊装、小型起重设备配套场景里，这类双轮结构的滑轮组是非常常见的力传导部件，核心作用是通过滑轮的滚动摩擦替代钢丝绳滑动摩擦，同时配合多段绳绕实现省力效果，降低牵引端的拉力负载，也能避免钢丝绳在变向过程中出现硬弯折、过度磨损的问题。从结构设计来看，这款滑轮组采用夹板式主体结构，两块对称的钢制侧板通过多组六角螺栓锁紧固定，侧板之间预留的间隙刚好容纳两个并排的滑轮，滑轮通过内置的销轴与侧板连接，销轴两端通过螺栓锁紧防松，避免滑轮在受载过程中出现轴向窜动，同时也方便后期拆解维护，更换磨损的滑轮或者轴套。下端的吊环采用整体锻造的环形结构，与下侧的连接座一体成型，连接座夹在两块侧板之间通过销轴铰接，能够在一定角度范围内自由摆动，适配吊装过程中不同方向的拉力，避免出现侧向受载导致结构变形的问题。两个滑轮的绳槽采用圆弧过渡设计，绳槽的曲率半径匹配常用的6-10mm直径起重钢丝绳，槽深足够避免钢丝绳在受拉时从槽内脱出，槽壁做了圆角处理，不会切割钢丝绳外层的钢丝，延长钢丝绳的使用寿命。从安装边界来看，这款滑轮组整体外形紧凑，横向最大宽度不超过120mm，纵向从吊环底端到滑轮顶端的总高度约180mm，安装时不需要预留过大的操作空间，既可以单独作为定滑轮组固定在起重架横梁上改变拉力方向，也可以作为动滑轮组配合吊钩挂载重物，搭配卷扬机、手拉葫芦等牵引设备使用。设计过程中需要重点关注几个受力点的强度校核：首先是滑轮销轴的剪切强度，要匹配额定起重量下的双绳拉力，避免销轴受剪断裂；其次是侧板的螺栓连接强度，要保证两块侧板在受载时不会出现张开变形，导致滑轮从侧板间隙脱出；另外吊环与连接座的铰接位置要做耐磨处理，长期摆动摩擦容易出现磨损间隙，导致吊装过程中出现晃动。实际使用场景中，这类滑轮组常配套在小型门式起重机、车载小吊机、建筑装修物料提升设备上，也会在设备安装现场作为临时吊装的导向部件使用，相比单滑轮结构，双轮设计可以实现两段绳承载，牵引端拉力仅为重物重量的一半，同时两个滑轮的布置让钢丝绳走线更顺畅，不会出现跳绳、卡绳的问题。结构上没有多余的复杂零件，所有零部件都采用标准紧固件连接，维护时只需要定期检查滑轮转动是否顺畅、销轴有没有松动、绳槽有没有过度磨损即可，不需要复杂的保养流程。在建模过程中，需要注意滑轮绳槽的轮廓曲率与钢丝绳直径的匹配关系，侧板上的螺栓孔位置要保证同轴度，避免装配时螺栓无法穿过，吊环的环形部分要做圆滑过渡，避免应力集中导致受载时断裂，铰接位置的间隙要控制在合理范围，间隙过大会导致晃动量过大，间隙过小则会出现转动卡滞的问题。
