多通路流体分配歧管结构设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:323549
  • 多通路流体分配歧管结构设计方案
  • 多通路流体分配歧管结构设计方案
  • 多通路流体分配歧管结构设计方案
  • 多通路流体分配歧管结构设计方案
  • 多通路流体分配歧管结构设计方案
  • 多通路流体分配歧管结构设计方案

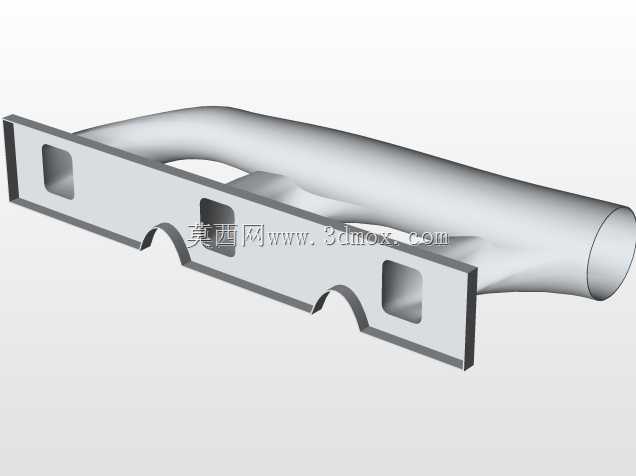

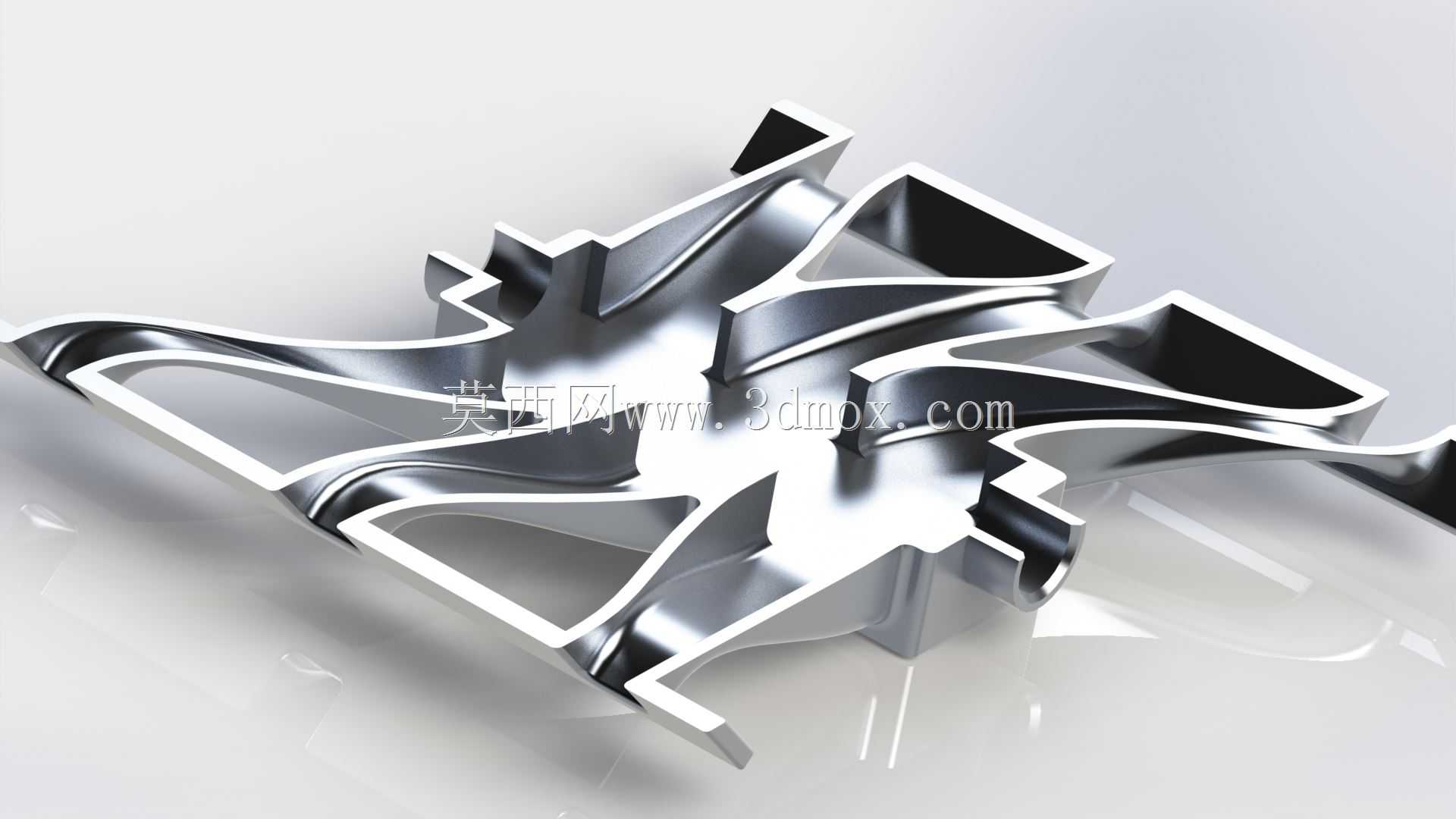

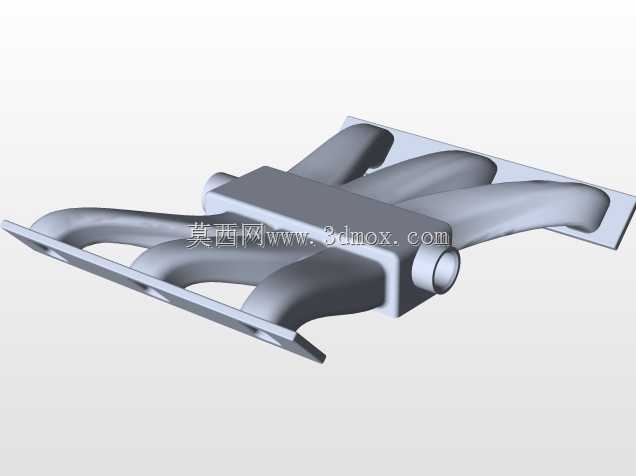

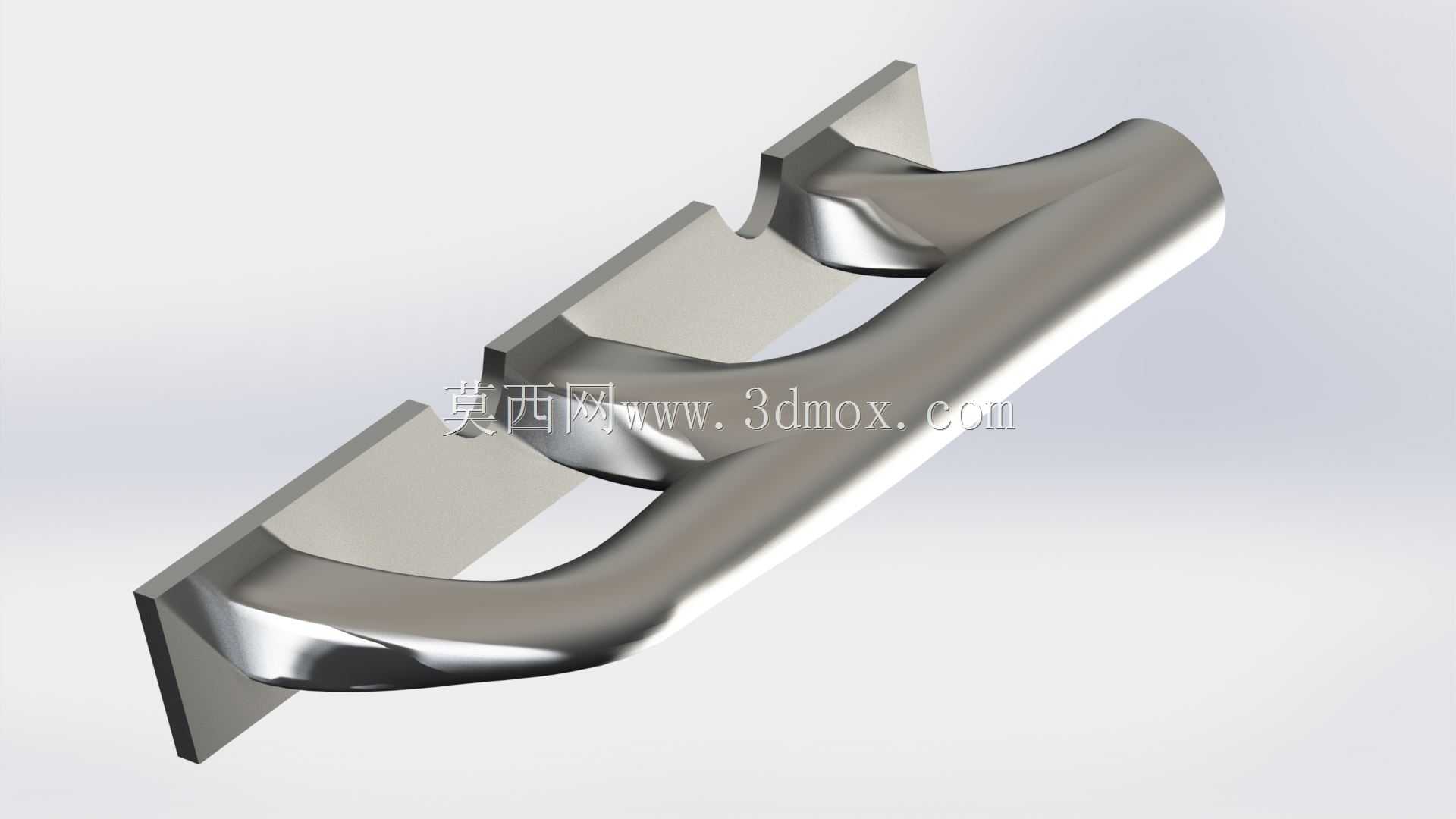

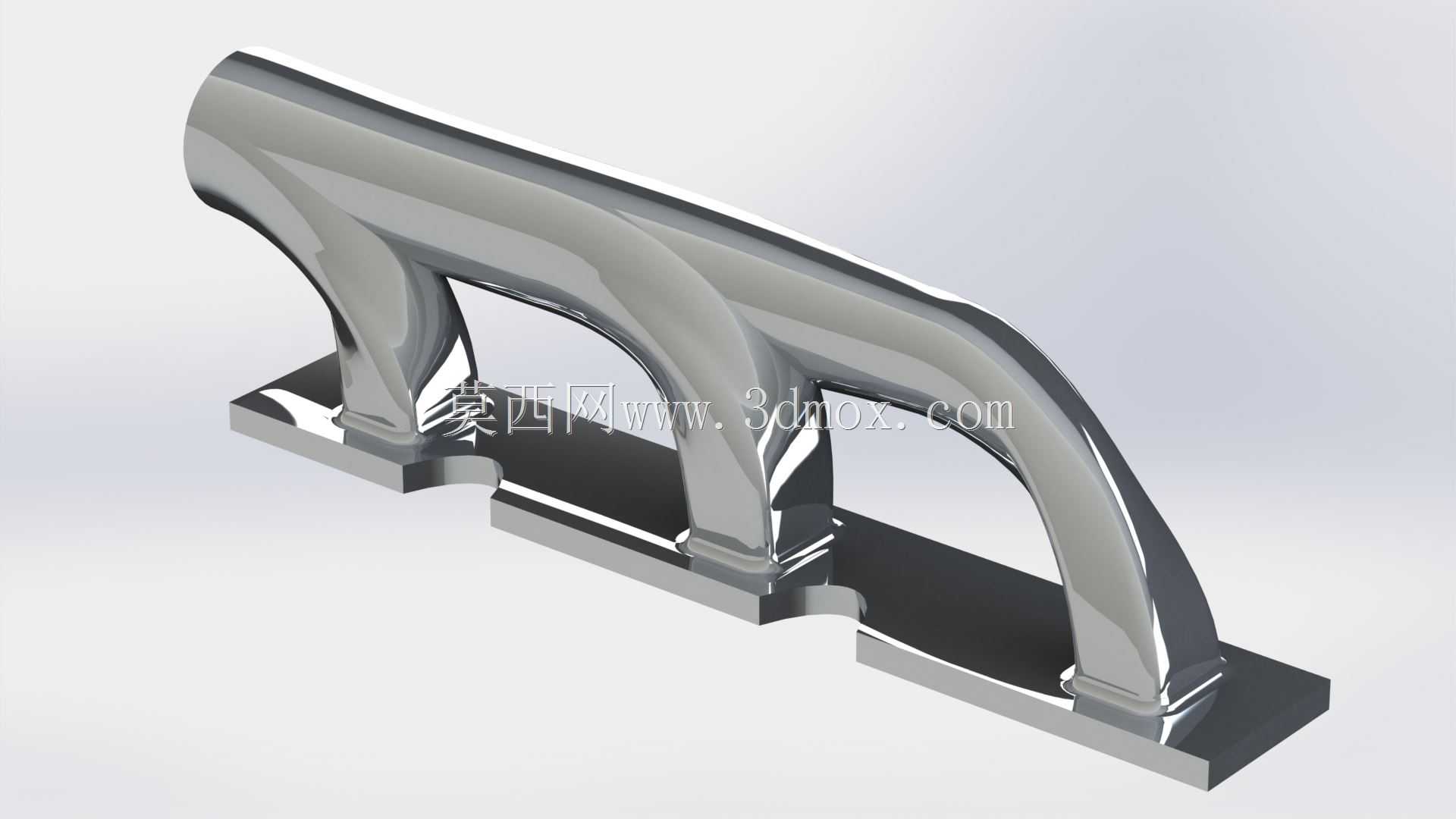

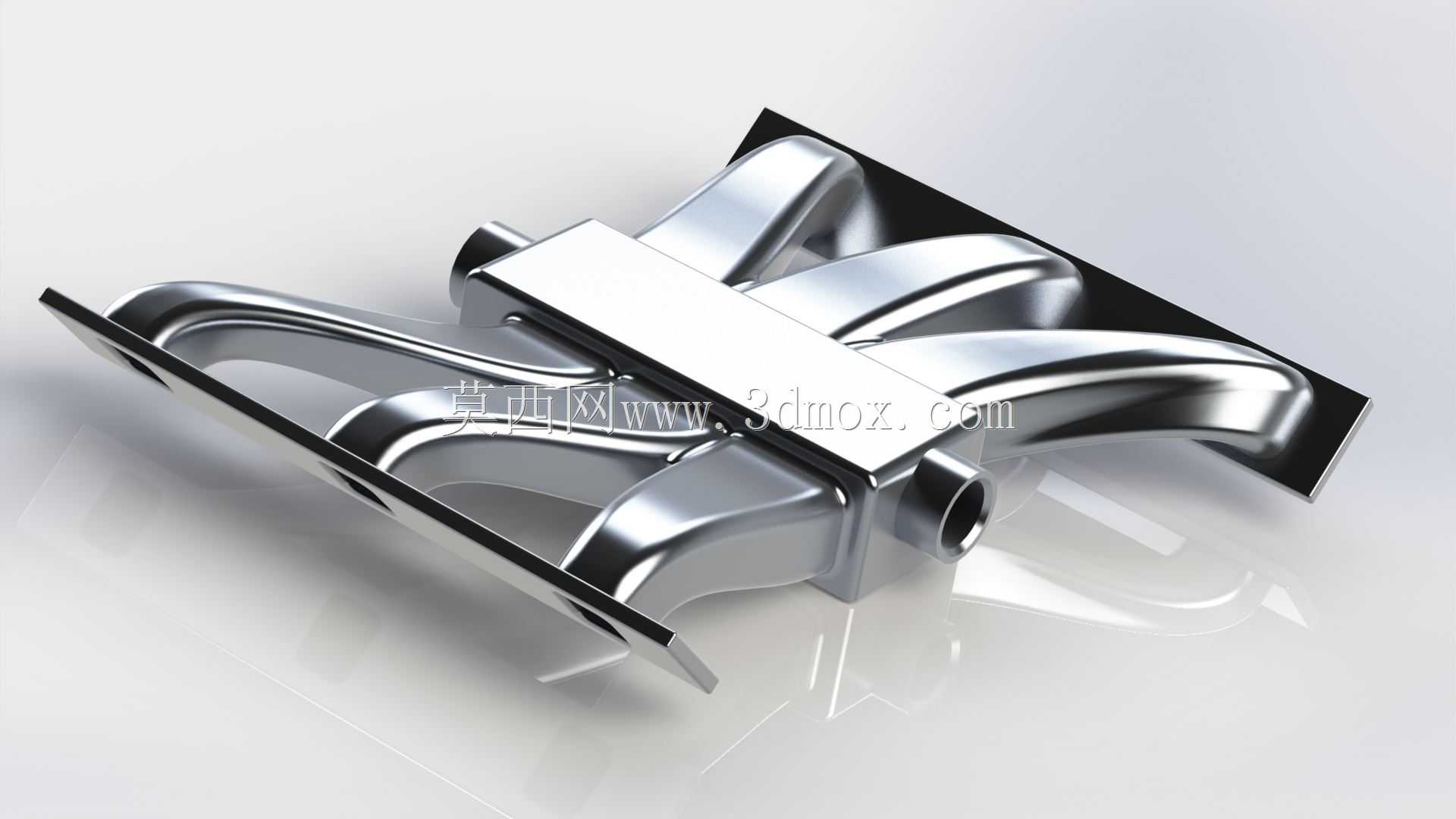

这类歧管构件主要应用在流体输送系统的支路分配环节,常见于液压动力单元、气动控制回路、内燃机进排气支路、工业流体换热管路等场景中,核心作用是将单一主通路的流体介质按照预设流量分配到多个支路口,或是将多个支路的介质汇流到主通路中,替代多根独立管路拼接的结构,减少管路接头数量,降低系统泄漏风险,同时压缩管路整体占用空间。从实际使用需求出发,设计时首先要匹配对应系统的工作压力等级,不同应用场景下的压力要求差异较大,低压气动回路的承压要求通常在1MPa以内,中压液压系统则需要承受16-25MPa的工作压力,内燃机进气歧管还要兼顾负压工况的结构强度,因此主体壁厚的取值需要结合材料属性、工作压力、安全系数综合计算,避免承压不足出现变形开裂。流道的设计是这类构件的核心要点,不能简单做直角转折的通路连接,直角位置会产生明显的流体紊流,增大管路压损,还会在长期带压工作时形成应力集中点,因此所有流道的转角位置都要做圆弧过渡处理,过渡圆角的半径通常取流道直径的0.3-0.5倍,在不影响整体结构强度的前提下尽可能降低流体阻力。多支路的接口位置要考虑现场安装的操作空间,每个接口的法兰或螺纹连接端需要预留足够的扳手操作间隙,避免出现安装时工具无法就位的问题,相邻接口的中心距要根据选用的标准接头尺寸确定,不能只考虑流道本身的排布忽略安装边界。安装固定结构的设计要兼顾受力合理性,图中构件两侧的平板安装边,需要根据整体重量、工作时的振动载荷确定固定孔的数量与孔径,固定孔的位置要避开内部流道,防止钻孔时打穿流道造成泄漏,安装面的平面度需要控制在合理公差范围内,保证安装后密封面贴合均匀,不会出现局部间隙导致的渗漏。外形轮廓的设计除了满足流道排布需求,还要兼顾加工工艺性,金属材质的歧管如果采用铸造工艺生产,要预留合理的拔模斜度,壁厚要尽可能均匀,避免壁厚差过大导致铸造时出现缩孔、冷隔缺陷;如果采用机加工方式从整块坯料加工成型,要尽量减少深孔加工的长径比,降低加工难度与成本,外部的非配合面可以做适当的圆角处理,去除尖锐棱角,避免安装维护时划伤操作人员。实际选型应用时,首先要确认主通路与各支路的通径匹配目标流量,通径过小会导致流速过高产生过大压损,通径过大则会造成材料浪费、整体体积冗余;其次要确认接口的连接形式与现场管路匹配,常用的连接形式有螺纹连接、法兰连接、快插接头连接等,不同连接形式的密封方式不同,螺纹连接通常配合密封胶或密封圈实现密封,法兰连接则需要搭配密封垫片,设计时要在接口位置预留对应的密封结构安装空间。这类歧管在长期使用过程中,内部流道会持续受到流体介质的冲刷,因此流道内壁的粗糙度要控制在合理范围,粗糙度值过高不仅会增大流体阻力,还容易残留介质杂质,在输送有腐蚀性的介质时,还要根据介质属性选择对应的材质,或是做内壁防腐处理,延长构件的使用寿命。另外,歧管的整体安装位置要考虑后期维护的便利性,通常会在主通路或最低位置的支路预留排污口,方便定期排出管路内积存的杂质与冷凝液,避免杂质长期堆积堵塞流道,影响系统正常运行。
