立式同轴内啮合棘轮绞轮结构设计

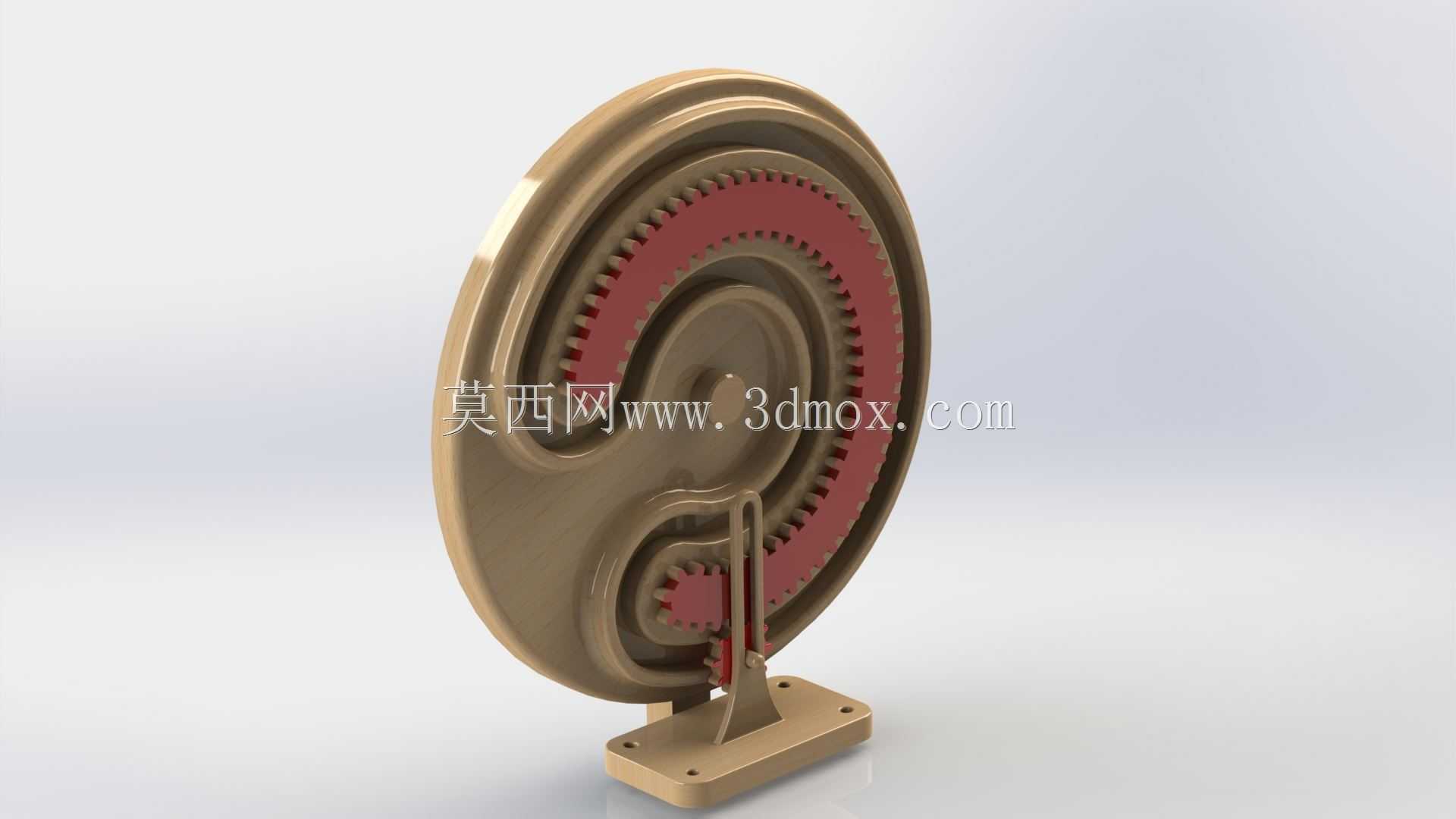

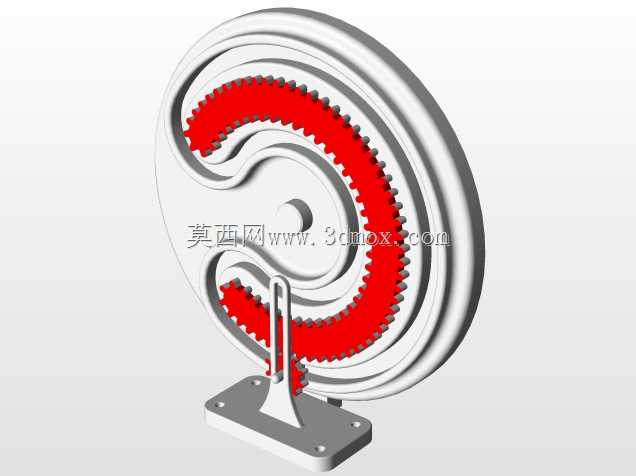

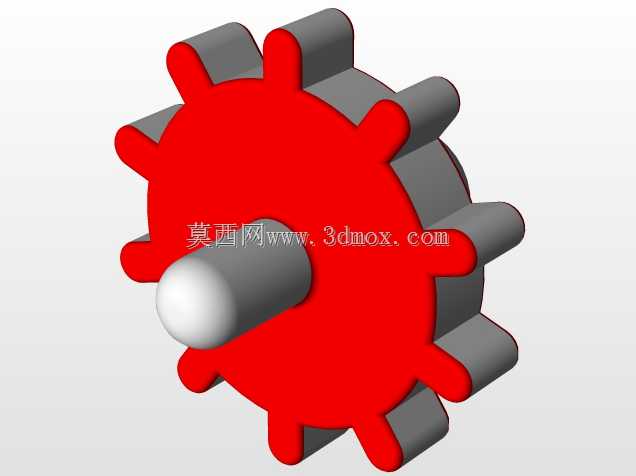

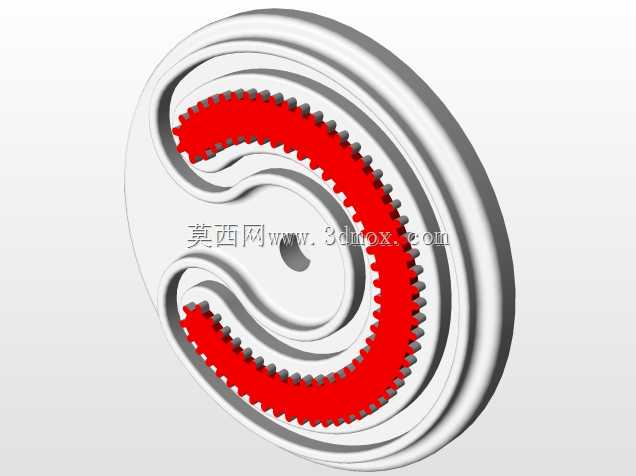

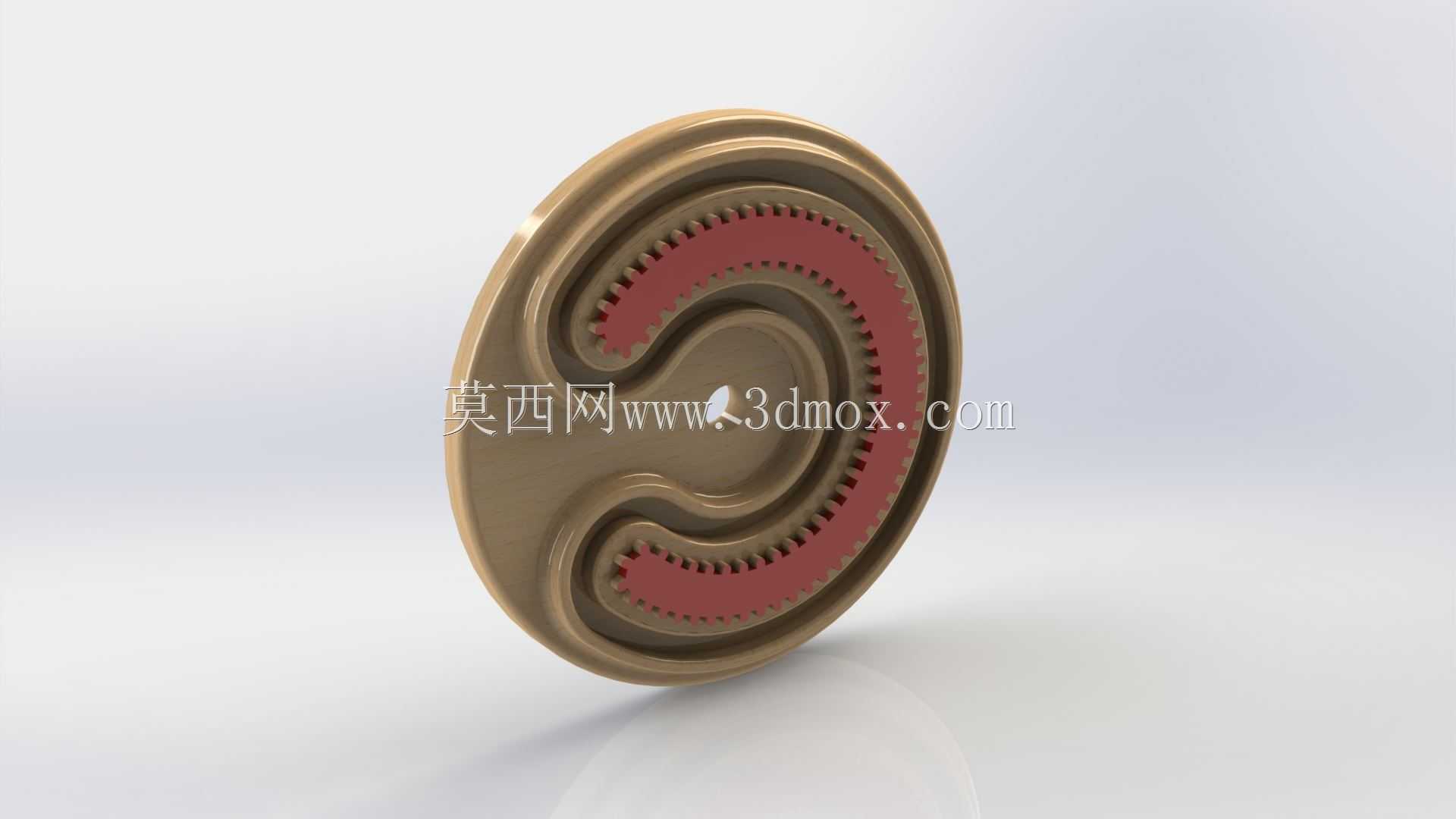

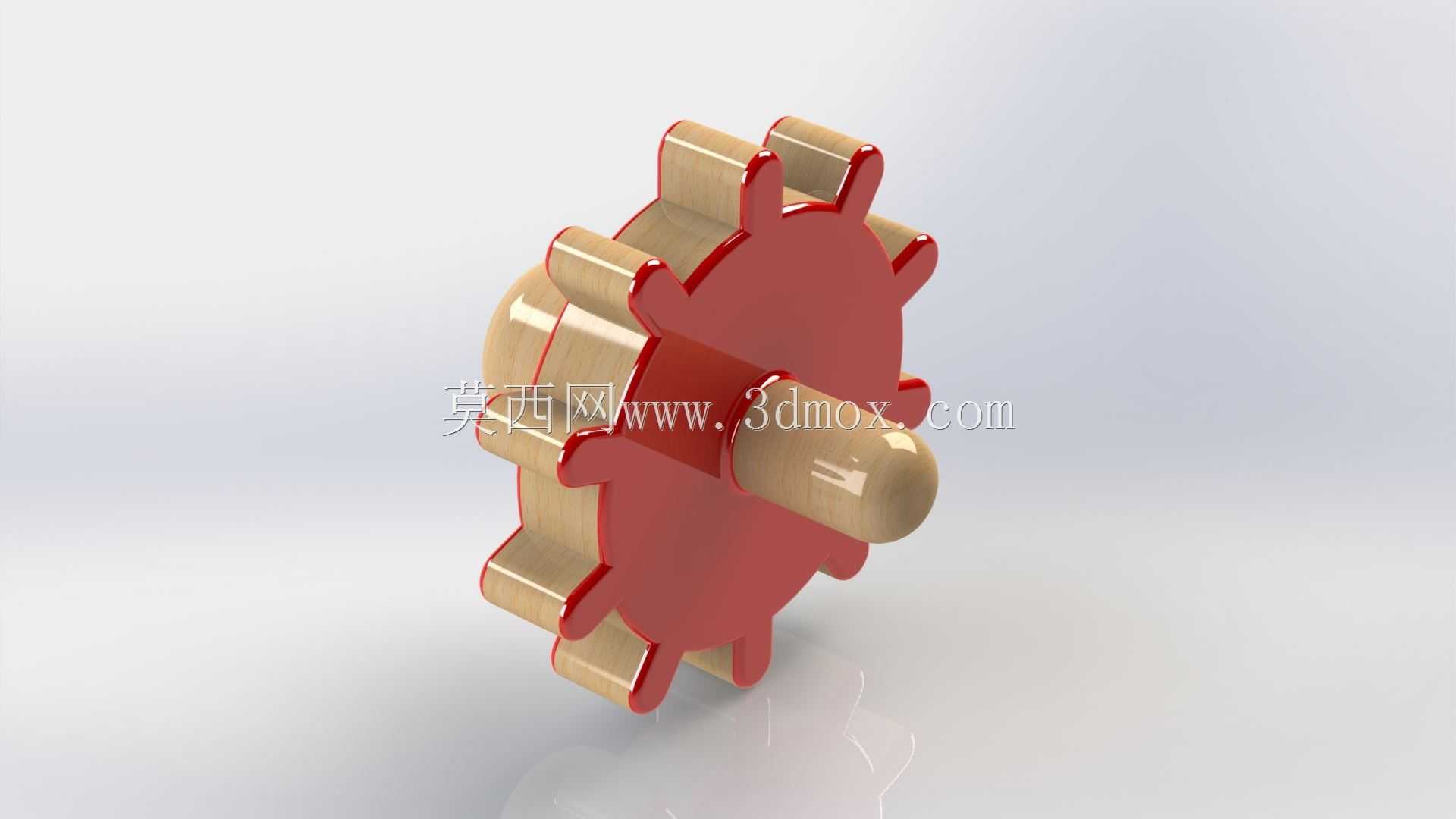

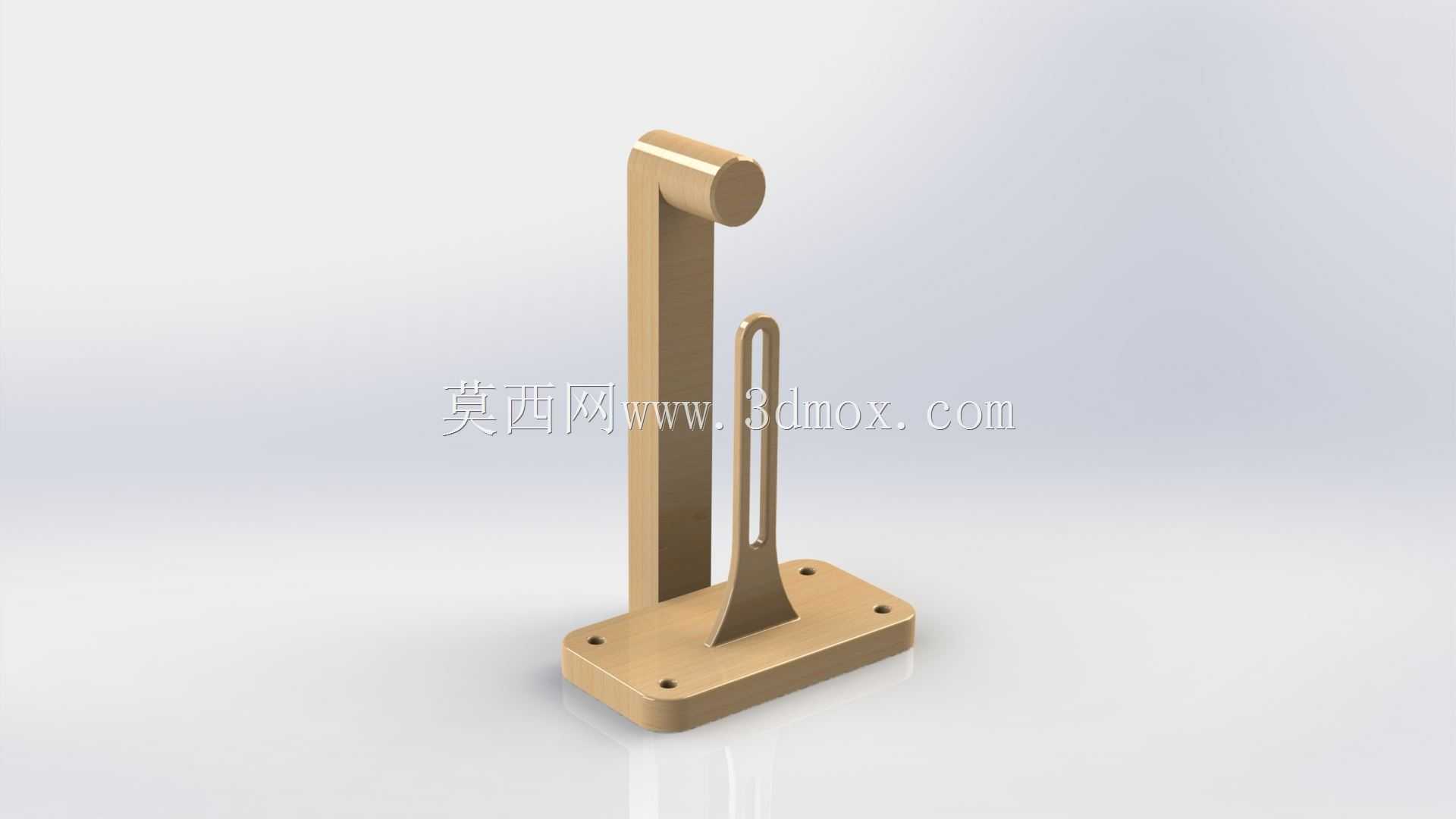

在轻载牵引、小型起重、线缆收放类作业场景里，这类带同轴内啮合棘轮的绞轮，往往是替代复杂减速机构的高性价比选择，不同于外露开式齿轮的绞轮结构，这套设计把棘轮止逆、传动啮合、轮体承载全部整合在单块轮盘的型腔内，没有额外突出的传动构件，在狭小安装空间里的适配性要比常规分体式绞轮好很多。日常作业里，这类绞轮主要承担小吨位载荷的牵引、固定工位的重物限位、轻型线缆的规整收卷，比如车间内工位间的轻型物料移位、户外小型设备的临时固定、弱电施工里的线缆牵引，都能看到这类结构的应用，它不需要搭配额外的止逆器，依靠内圈的棘轮齿和配套棘爪的配合，就能在载荷反向作用时自动锁止，避免出现溜车、回退的安全隐患，这一点在垂直起吊、斜向牵引的工况里尤其重要。从结构设计逻辑来看，整个轮体采用盘式一体化布局，外圈是带圆弧过渡的轮缘，用来缠绕绳索或者线缆，轮缘内侧直接加工出内啮合棘轮齿，和棘爪组件形成止逆配合，中间的涡旋型加强筋不是单纯的装饰结构，是按照轮体受载时的应力分布走向设计的，当轮体承受绳索的径向拉力时，加强筋可以把载荷均匀分散到中心安装轴和底部支架上，避免轮缘局部应力集中出现变形，相比平板式轮辐的绞轮，这种涡旋筋结构在同等壁厚下的抗扭、抗弯刚度能提升近四成，还能有效降低整体自重。底部的安装支座采用带四个安装孔的平板式结构，安装孔的位置做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出支座平面，保证支座和安装基面完全贴合，不会因为螺栓突出导致安装不稳，支座和轮体之间的支撑臂做了变截面处理，靠近轮体中心的位置截面更厚，往安装底板方向逐渐过渡收窄，既保证了支撑位置的结构强度，也不会过多增加材料用量。实际装配时要注意，轮体和中心轴之间需要预留合适的转动间隙，间隙过小会导致转动卡滞，间隙过大则会出现轮体晃动，加剧棘爪和棘轮齿的磨损，棘爪的安装位置要保证和棘轮齿的啮合深度达到齿高的三分之二以上，否则在承受冲击载荷时容易出现跳齿、脱开的问题，绳索缠绕时要尽量排布在轮缘的中间区域，避免偏载导致轮体单侧受力过大，加速支撑部位的磨损。和传统外置棘轮的绞轮相比，这套结构的棘轮齿完全包裹在轮体型腔内部，作业时不会有外露的啮合齿，能避免衣物、线缆等杂物卷入传动部位，安全性更高，同时内啮合的接触面积比外啮合更大，单位面积的接触应力更小，棘轮齿的磨损速度更慢，整体使用寿命更长。在安装边界上，整个绞轮的安装基面只需要预留和底部支座尺寸匹配的平面，四个安装孔的位置可以直接配打螺栓固定，不需要额外做复杂的安装支架，轮体转动时的最大外廓就是轮缘的外径，转动过程中没有向外突出的运动部件，所以周边只需要预留不超过十毫米的安全间隙即可，不会占用过多的安装空间，在空间受限的设备内部、狭窄的作业工位上都能顺利安装使用。日常维护时只需要定期在棘轮齿和棘爪的啮合位置、中心转轴的转动部位加注润滑脂，就能保证长时间的顺畅运转，不需要复杂的保养流程，非常适合对维护成本要求较低的应用场景。
