壁挂式燃气锅炉配套离心鼓风机结构设计

在民用分户采暖、商用小型热水供应场景中，壁挂式燃气锅炉的燃烧配风稳定性直接决定热效率与烟气排放指标，这款配套鼓风机正是为适配这类紧凑安装场景开发的核心送风部件。不同于工业大型锅炉的外置风机布局，壁挂设备受安装空间限制，风机必须在极小的体积内完成空气增压、定向输送、与燃烧腔密封对接的多重功能，设计过程中需要平衡风压、噪音、安装适配性三者的矛盾。

从实际使用场景来看，这类风机直接对接燃气锅炉的预混燃烧腔，运行时需要将过滤后的室外空气加压送入燃烧区域，保证燃气与空气的混合比例处于合理区间，避免出现燃烧不充分、火焰外溢、烟气超标等问题。日常运行中，风机需要跟随锅炉的功率档位动态调整转速，在小火保温状态下维持低风量稳定送风，在满负荷制热状态下快速提升风压，匹配最大燃气输入量下的空气需求，这就要求风轮的动平衡精度、蜗壳的流道设计都要兼顾全工况下的运行稳定性，避免出现低转速喘振、高转速涡流损耗过大的问题。

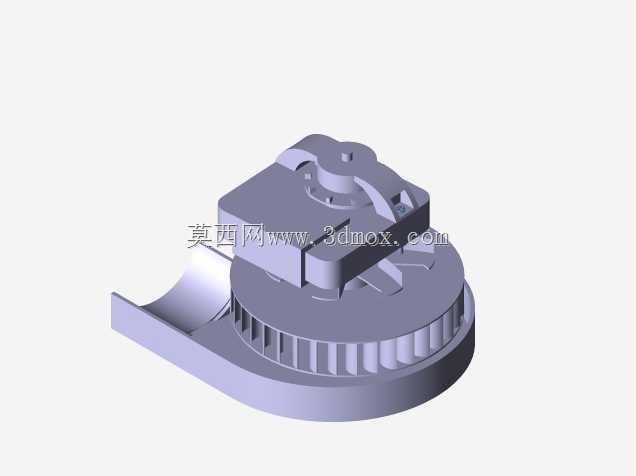

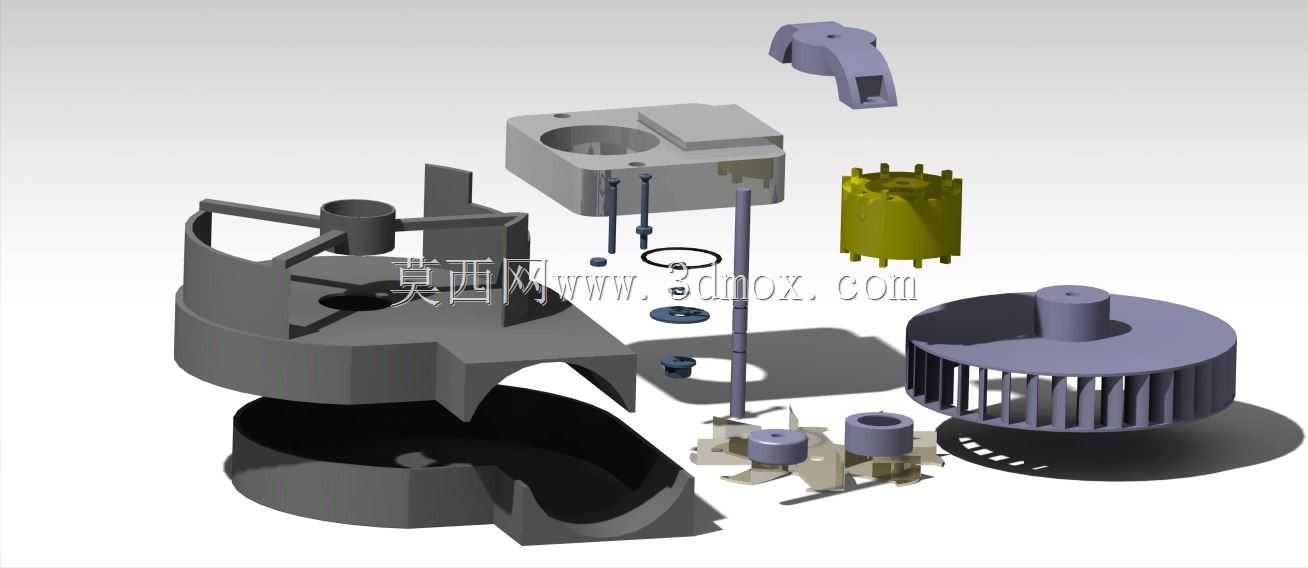

设计思路上，这款风机采用离心式结构布局，进风口设置在蜗壳轴向位置，出风口采用切向方形接口，直接对接锅炉燃烧腔的进风端，省去了额外的转接风道，减少了风阻损耗。上部的电机安装座采用一体化支撑结构，将驱动电机完全包裹在防护壳体内，既可以避免锅炉运行时的热量辐射影响电机绕组寿命，也能阻挡灰尘、冷凝水侵入电机内部，提升长期运行的可靠性。电机与风轮之间的连接部位设置了密封结构，防止加压后的空气从安装缝隙泄漏，保证送风压力的稳定性。

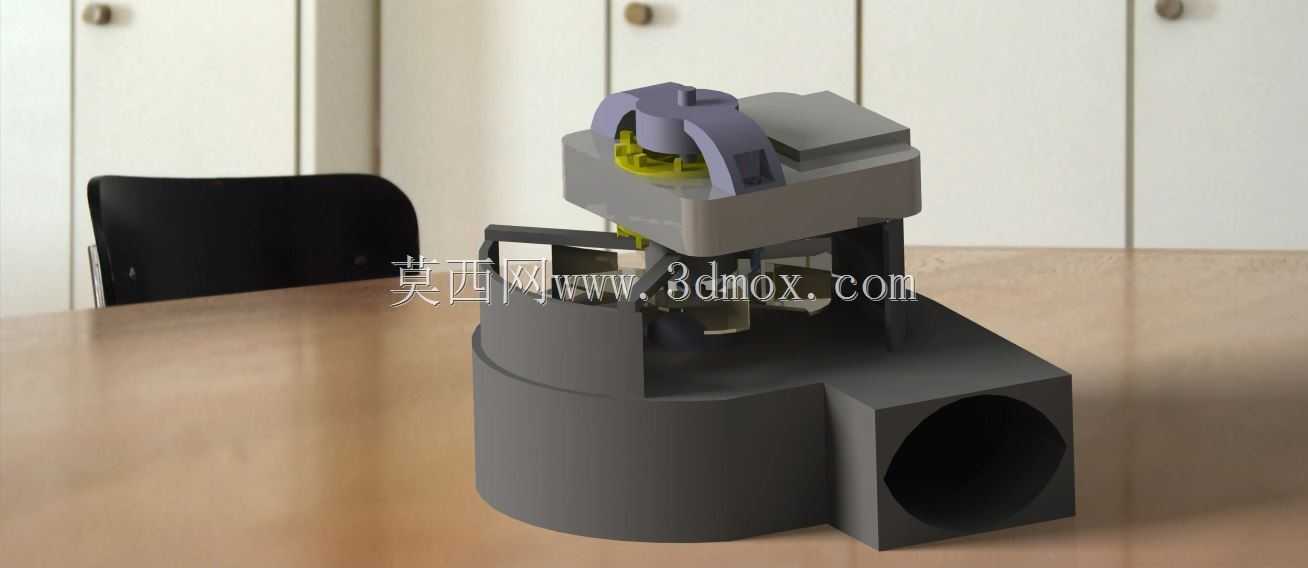

外形尺寸与安装边界的适配是这类壁挂设备配套部件的设计重点，整体结构采用下置蜗壳、上置电机的堆叠布局，最大程度压缩水平方向的占用空间，适配壁挂锅炉内部狭窄的安装腔室。底部的圆形蜗壳直径控制在适配常规24-32kW壁挂锅炉的安装尺寸范围内，侧面的出风口位置、接口尺寸完全匹配主流锅炉的燃烧腔对接法兰，安装时不需要额外调整管路位置，直接通过螺栓固定即可完成装配。上部的电机防护壳做了切角处理，避开锅炉内部的燃气阀组、控制板等周边部件，不会出现安装干涉。

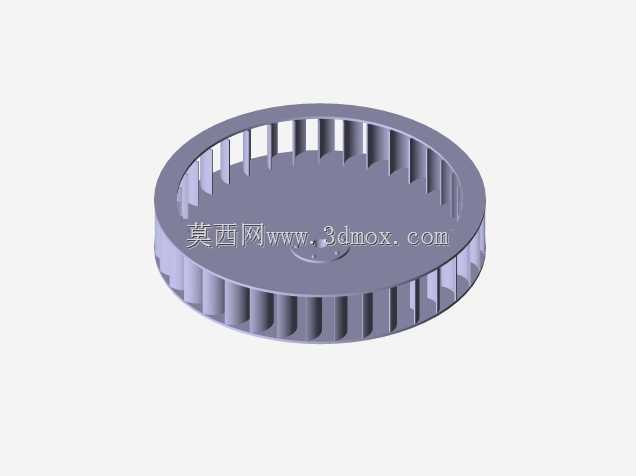

结构细节上，风轮采用前倾式多叶片设计，在相同转速下可以获得更高的风压，适合壁挂锅炉这种需要克服燃烧腔阻力、烟道阻力的送风场景，同时叶片的型线经过优化，减少气流冲击产生的噪音，满足家用场景的低噪音要求。蜗壳的流道采用等宽截面渐变设计，气流从风轮外缘进入蜗壳后，顺着流道方向逐步减速增压，最终从出风口稳定送出，减少流道内的涡流损耗，提升风机的运行效率。电机安装座与蜗壳之间设置了减震胶垫，阻断电机运行时的振动传递到锅炉壳体，避免产生共振噪音。接线部位设置在防护壳的侧上方，远离冷凝水可能滴落的区域，接线端子采用防水结构，适配锅炉内部高湿度的运行环境。

在实际选型匹配过程中，这类风机的安装固定孔位采用标准化布局，能够直接替换同功率段的原有配套风机，不需要对锅炉主体结构做修改。风机的整体重量控制在合理区间，不会对壁挂锅炉的挂装承重造成额外负担，同时重心落在安装面的中心位置，长期运行不会因为重心偏移导致固定件松动。出风口的密封面采用平面设计，配套耐高温密封垫即可实现与燃烧腔的可靠密封，避免漏风导致的空气配比失调。日常维护时，只需要拆下上部防护壳即可清理进风侧的积尘，不需要将整个风机从锅炉上拆下，降低了后期维护的操作难度。
