SAE BAJA越野赛车全拆解结构设计

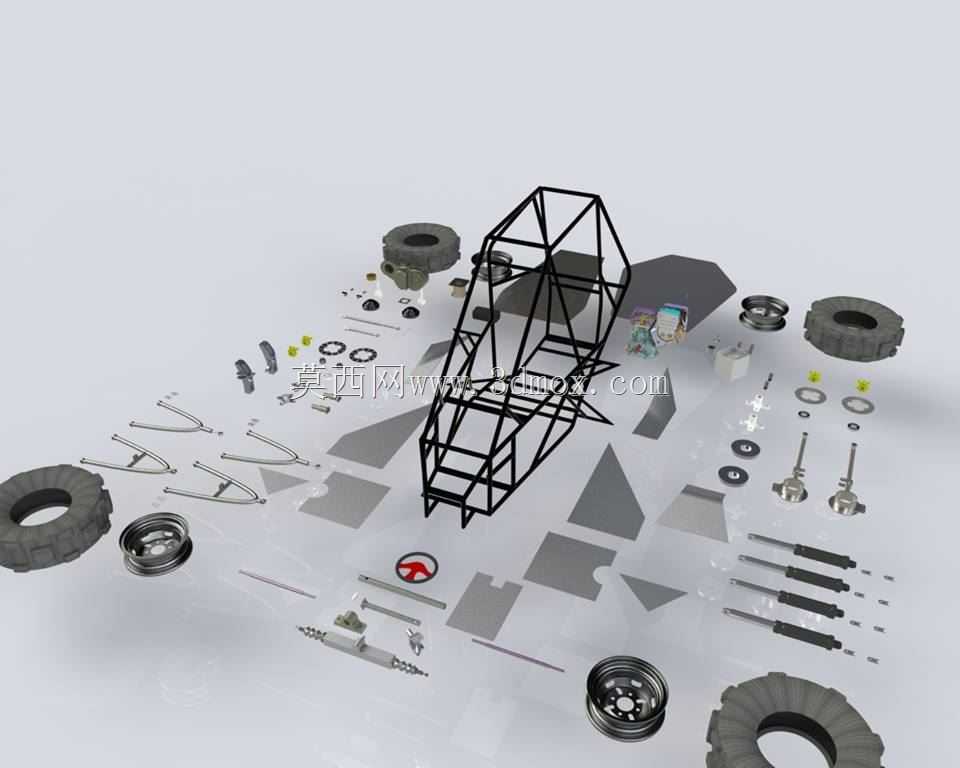

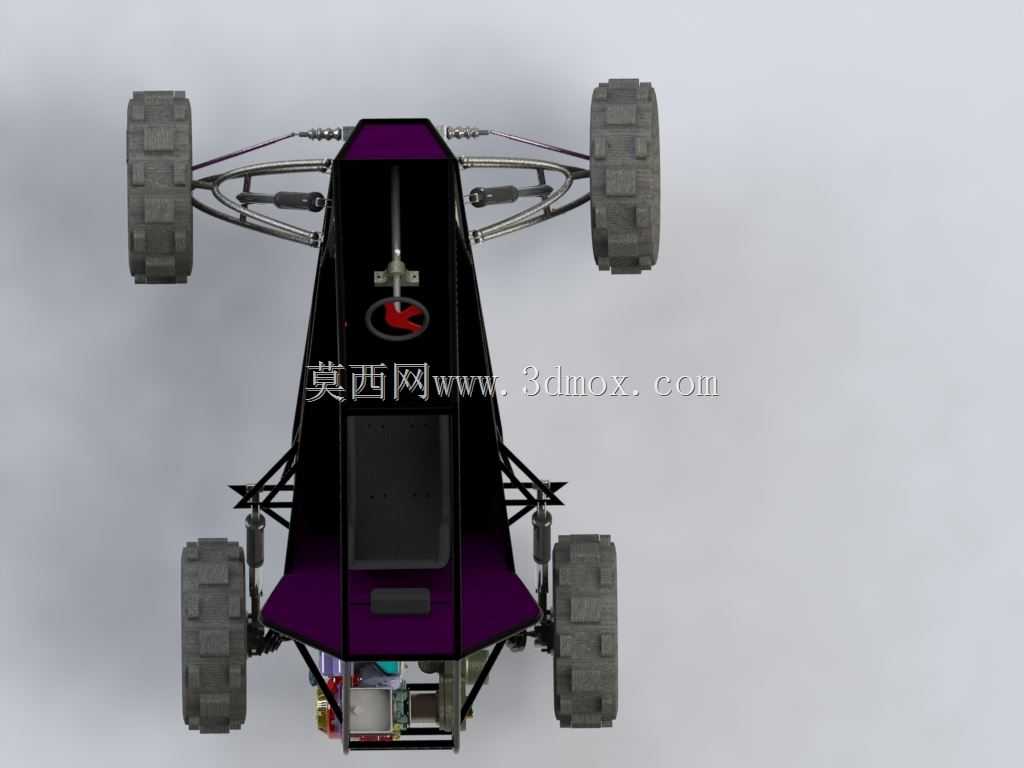

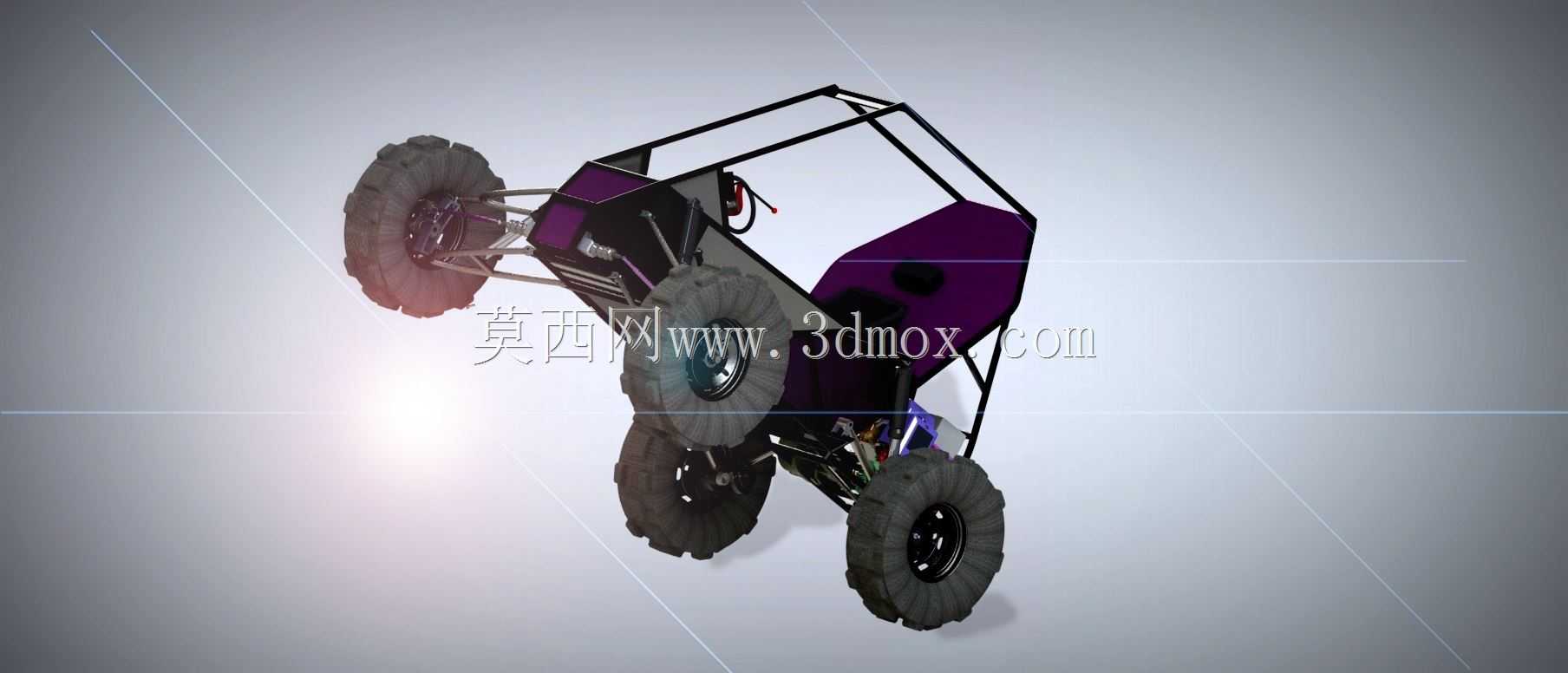

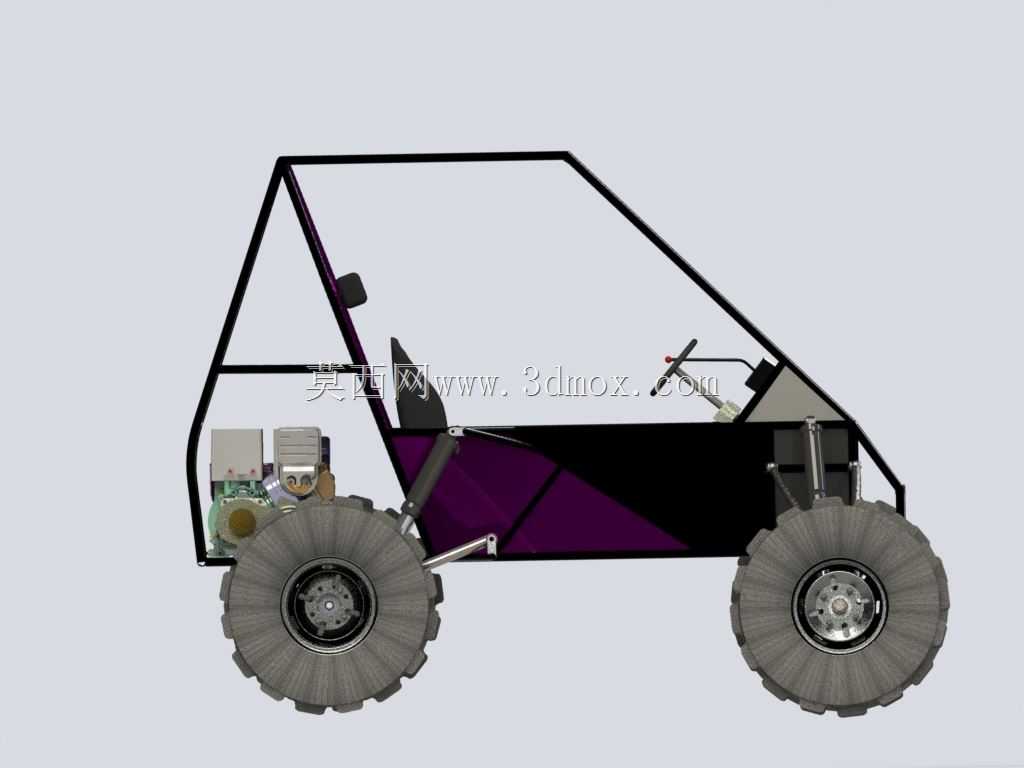

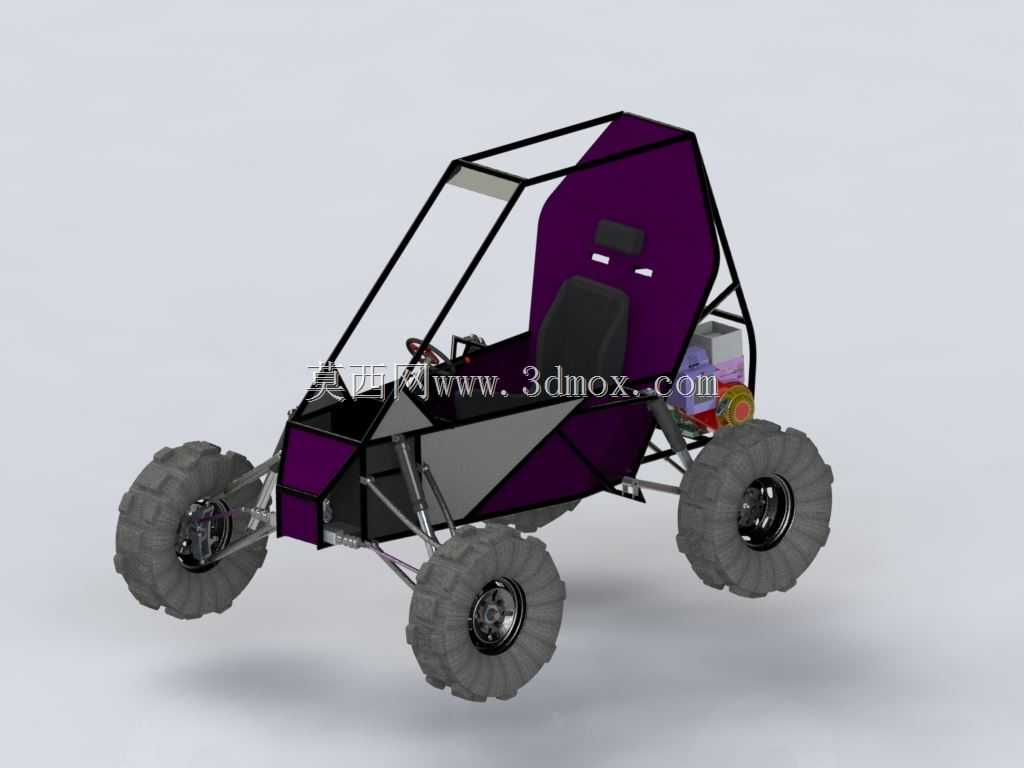

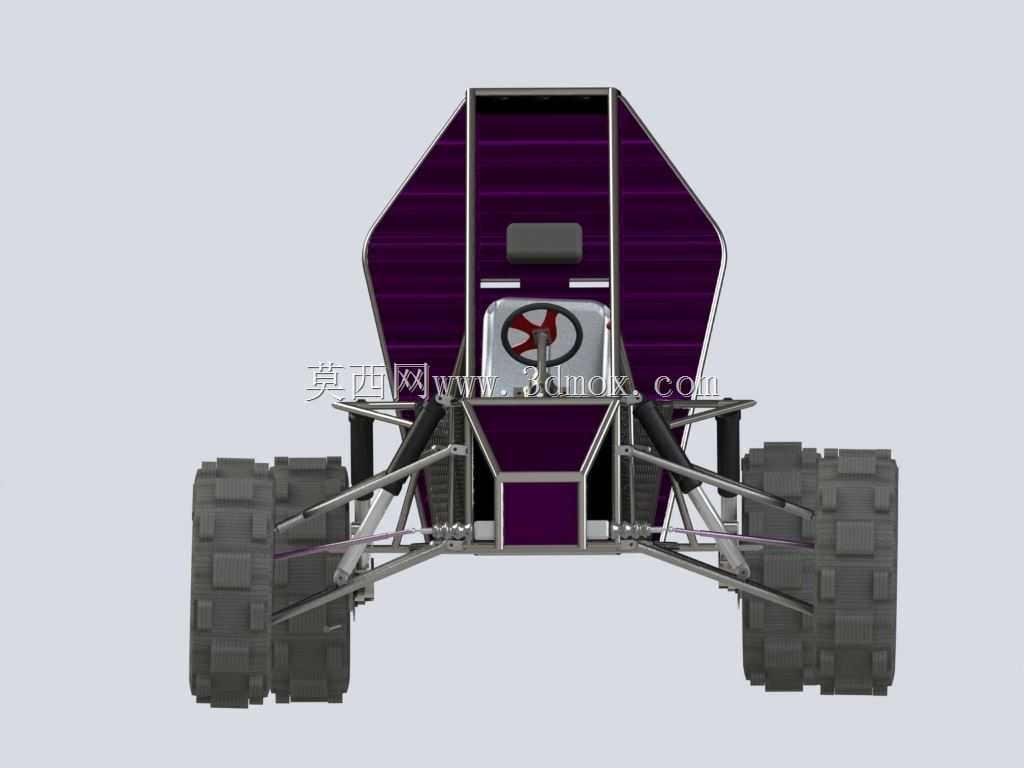

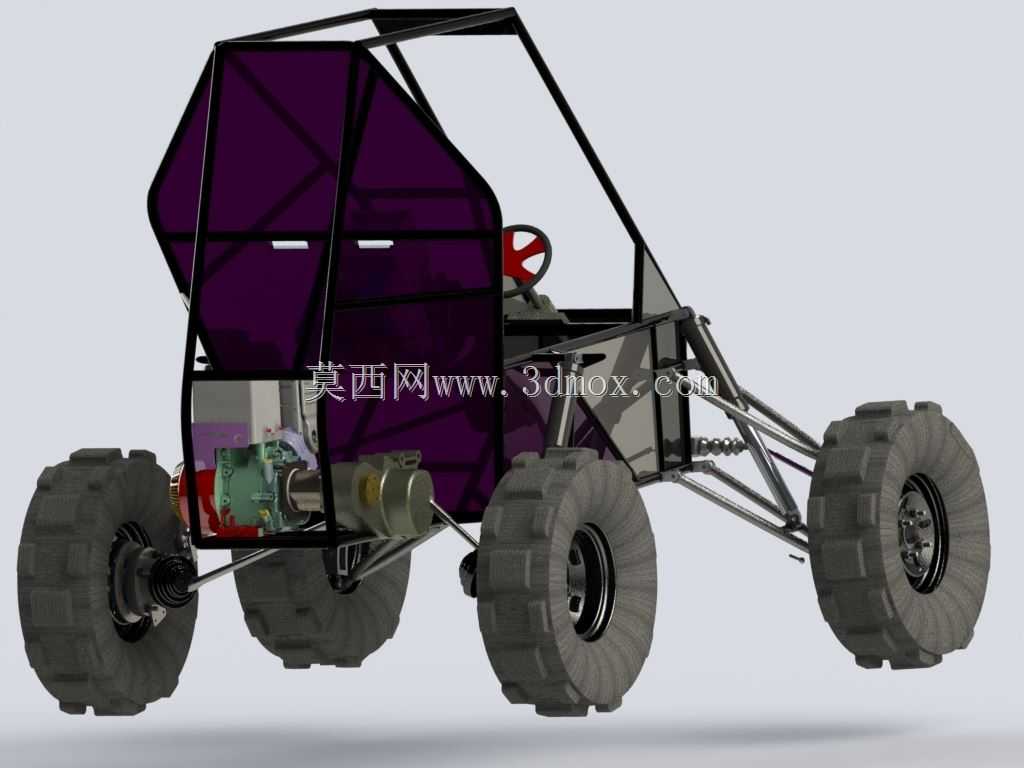

这套拆解状态的越野赛车结构，面向非道路越野竞赛场景打造，核心用途是参与SAE BAJA系列赛事的越野穿越、爬坡、耐久拉力等科目比拼，所有结构设计都围绕非铺装路面的高强度冲击、复杂地形通过性、整车轻量化与维护便捷性展开。从拆解排布的部件能看到，整车采用空间管阵式车架作为核心承载基体，管材选用冷拔无缝合金钢管，通过弯管成型后组焊，车架的主环、前环、侧边防撞结构完全贴合赛事安全规则要求，安装边界上预留了动力单元、悬架系统、转向机构、座椅、安全防护组件的全部安装点位，管架的焊点排布避开了应力集中区域，在乘员舱周边做了局部管径加厚处理，兼顾碰撞安全性与整车减重需求。行走系统部分，采用大颗粒深花纹越野轮胎，搭配钢制轮辋，轮胎的扁平比设定偏向大冲击吸能需求，轮辋的安装孔位与轮毂轴承、转向节的配合公差控制在过盈配合区间，避免越野冲击下出现轮辋松脱风险。悬架系统采用双叉臂独立前悬搭配多连杆整体桥后悬结构，拆解件中可见多根长行程螺旋弹簧与双向作用液压减震器，减震器的安装角度经过运动学仿真优化，在车轮上下跳动过程中能最大程度减少轮距、前束参数的变化量，悬架摆臂采用钢板冲压焊接成型，摆臂与车架、转向节的连接点都配置了橡胶衬套，能够过滤非铺装路面传递的高频振动，同时保证侧向支撑刚度。转向系统采用齿轮齿条式转向机，转向拉杆的长度可调，方便赛前根据不同赛道特性调整前束值，转向柱设计了溃缩吸能结构，在正面碰撞时能够通过结构变形吸收冲击能量，避免转向柱侵入乘员舱造成伤害。制动系统采用前后盘式制动结构，制动盘选用通风铸铁材质，制动卡钳为双活塞浮动式结构，制动管路沿车架管内侧排布，通过管卡固定，避开了飞石击打、轮胎剐蹭的风险区域，制动总泵安装在车架前围的预留支架上，踏板的安装位置符合人机工程学设定，踩踏行程与制动力输出的线性度经过多轮调校。动力与传动部分的安装位预留了单缸内燃机的安装支架，支架采用橡胶减震垫与车架连接，减少发动机振动向车架传递，传动系统的布置匹配无级变速结构，能够在越野工况下自动调整传动比，减少车手的换挡操作频次，让车手更专注于路面判断与车辆操控。所有外露的金属部件都做了防锈处理，车架表面采用喷塑工艺，相比普通喷漆拥有更好的抗石击、抗腐蚀能力，适合泥泞、砂石、涉水等复杂赛事环境。从拆解的排布逻辑来看，设计阶段就充分考虑了赛事中的快速维修需求，易损件如减震器、拉杆、球头的固定螺栓都采用统一规格，减少赛时维修的工具携带量，各部件的安装间隙预留了足够的操作空间，不需要拆解周边大部件就能完成易损件的快速更换。整车的外形尺寸控制在赛事规则限定的边界内，轴距、轮距的设定兼顾了低速爬坡的稳定性与高速穿越的灵活性，最小离地间隙设定满足大起伏路面的通过需求，避免车架底部在通过驼峰、乱石路段时出现托底磕碰。
