马鲁蒂铃木800车型前轮毂结构设计

作为微型乘用车轮端系统的核心承载部件，这款适配马鲁蒂铃木800的前轮毂，在整车行驶过程中承担着连接转向节、制动组件与车轮轮辋的关键作用，日常行驶中需要同时传递驱动扭矩、承受路面垂向冲击、转向侧向力以及制动过程中的反作用力，是底盘行走系统里直接关联行驶安全的结构件。从实际装车场景来看，该轮毂适配前置前驱微型车的前桥布局，安装位置处于转向节的轮端轴颈处，外侧通过螺栓孔固定钢制轮辋，内侧中心轴套与轮端轴承配合，周边的安装凸台分别对应制动盘定位、轮速传感器安装位的匹配，完全贴合微型城市通勤车的紧凑底盘布置空间，不会与周边的转向拉杆、制动卡钳产生运动干涉。

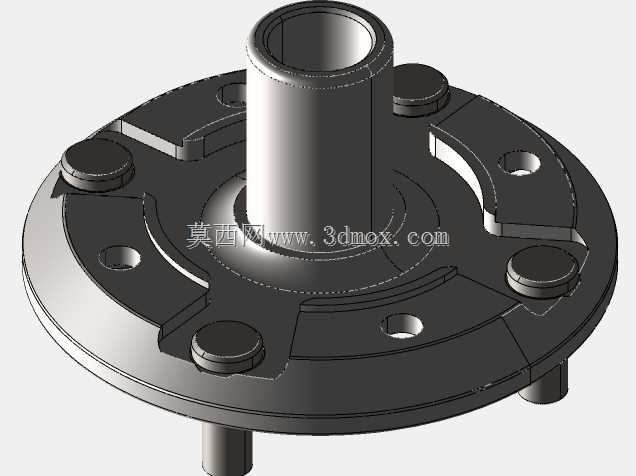

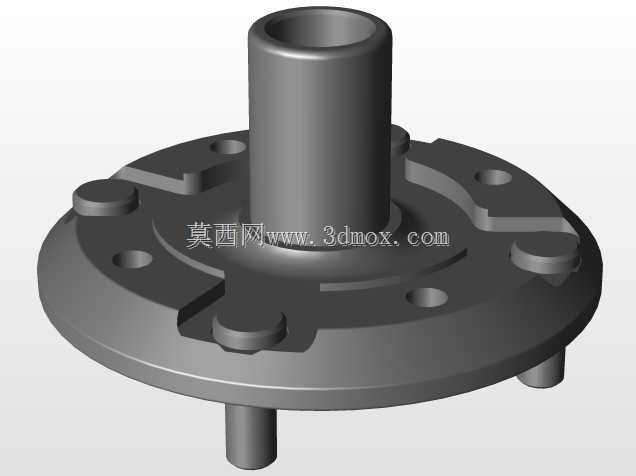

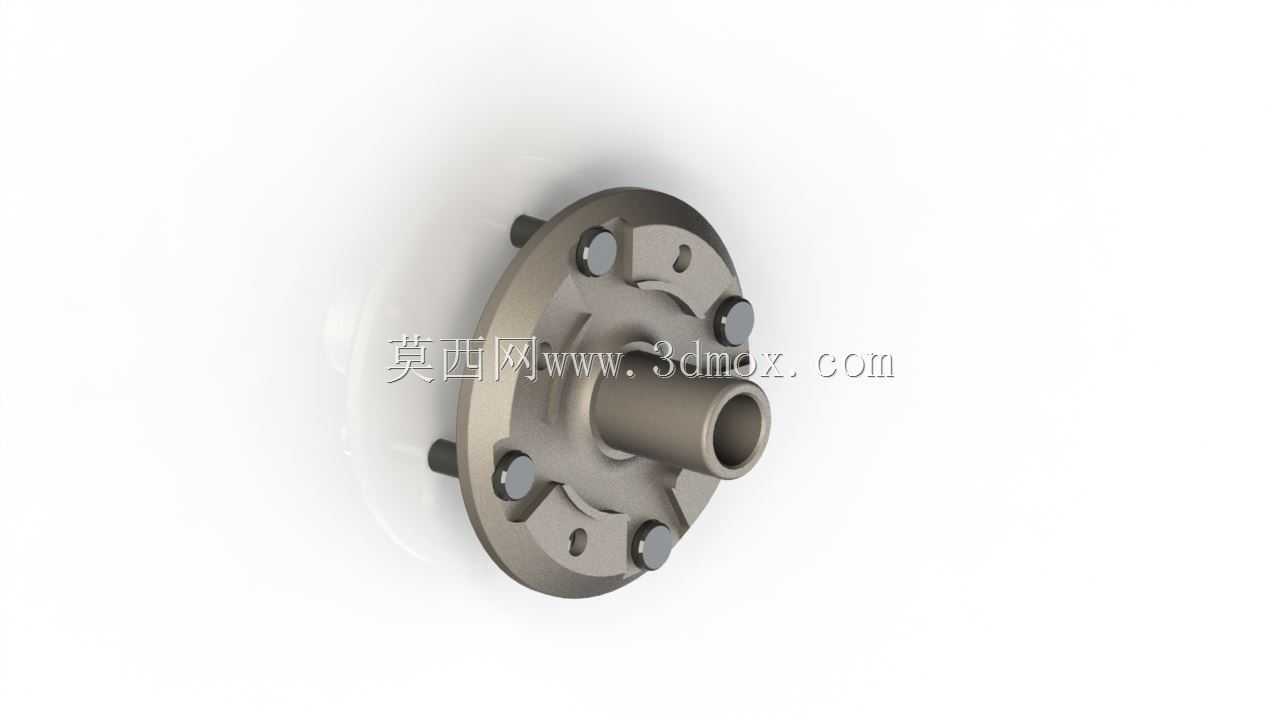

从结构设计思路上，这款轮毂采用了一体式铸造成型后机加工的工艺路线，主体法兰盘为圆盘式结构，中心设置带通孔的轴套结构，轴套的内径尺寸与前轮轴承外圈过盈配合，保证轴承装配后的同轴度，避免行驶中出现轮端跳动。法兰盘上均匀分布的四个螺栓安装孔，孔位的分度圆直径严格匹配原厂轮辋的孔距参数，每个螺栓孔周边都做了局部加厚的凸台设计，用来分散螺栓紧固时的压应力，避免长期交变载荷下孔位出现开裂。法兰盘朝向制动盘的一侧加工有定位止口，止口的直径公差控制在IT7级，保证制动盘装配后的端面跳动量符合制动系统的要求，减少制动抖动问题的出现。朝向转向节的一侧，轴套根部设置了圆弧过渡结构，避免应力集中，这也是轮端部件疲劳强度设计的关键细节，很多早期轮毂断裂故障都出现在轴根直角过渡的位置，圆弧过渡可以将应力集中系数降低40%以上。

在安装边界的尺寸匹配上，这款轮毂的轴向总长度严格控制在前轮轮腔的横向空间内，轴套的长度匹配双列角接触球轴承的装配宽度，装配后轴承内圈通过锁紧螺母固定在转向节轴颈上，轮毂可以随轴承顺畅转动，同时轴向窜动量控制在0.05mm以内，保证高速行驶时的轮端稳定性。法兰盘的外圆直径避开了制动卡钳的运动包络，即使在最大转向角度、悬架最大压缩行程的工况下，轮毂也不会与卡钳、防尘罩等周边部件发生刮碰。轮毂上预留的几个不规则小孔，一方面是铸造工艺的减重孔，在不降低结构强度的前提下减少零件重量，降低簧下质量，提升悬架的响应速度；另一方面也可以作为装配时的工艺定位孔，方便机加工过程中的装夹定位，提升加工精度。

从功能特性来看，这款轮毂的材质选用了符合汽车行业标准的球墨铸铁，兼顾强度与韧性，抗拉强度达到400MPa以上，延伸率不低于10%，可以承受日常通勤场景下的各种路面冲击，即使在过减速带、坑洼路面的冲击载荷下，也不会出现塑性变形。配合面的加工粗糙度达到Ra1.6，保证轴承压装后的贴合度，避免轴承出现早期磨损。螺栓安装孔的位置度公差控制在0.1mm以内，保证车轮装配后的动平衡精度，减少高速行驶时的方向盘抖动问题。在实际维修替换场景中，这款轮毂的尺寸完全匹配原厂部件的安装参数，不需要对周边部件做任何改装，直接替换故障件即可完成维修，适配售后维修市场的替换需求。

很多入门级结构设计人员在做轮毂类零件设计时，往往只关注静态的强度指标，忽略了安装边界的运动包络校核，以及配合面的公差匹配，这款轮毂的结构细节就体现了量产车零件的设计逻辑：所有的结构特征都有对应的功能需求，没有多余的装饰性结构，每个尺寸公差都对应实际的装配与性能要求，比如轴套与轴承的配合过盈量选在0.02-0.04mm之间，过盈量太大会导致轴承压装困难、轴承游隙变小出现烧蚀，过盈量太小会导致轴承外圈跑圈，出现轮毂松旷的故障。法兰盘端面的平面度公差控制在0.03mm以内，保证制动盘装配后不会出现偏磨，延长制动片的使用寿命。这些细节都是在长期的量产验证与售后故障反馈中逐步优化来的，对于从事底盘零部件设计的工程师来说，这类成熟量产零件的结构参考价值远高于概念性的设计方案，可以直接借鉴其应力分散结构、公差匹配逻辑以及安装边界的校核思路，避免在自研项目中重复出现常见的设计缺陷。
