小型厌氧生物消化处理装置结构设计

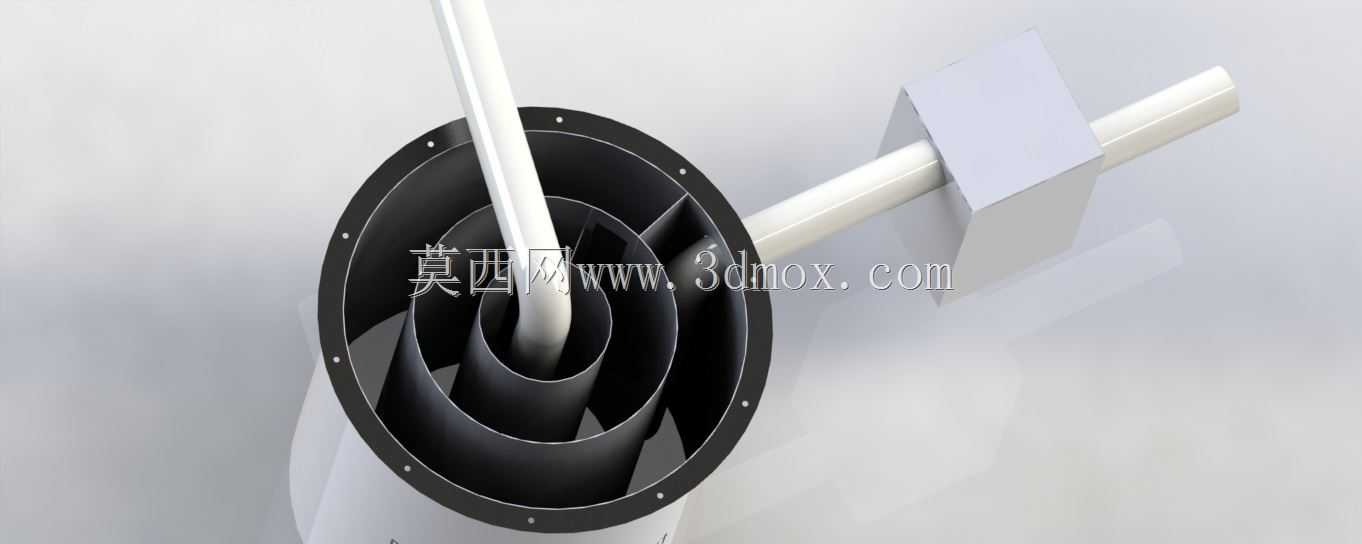

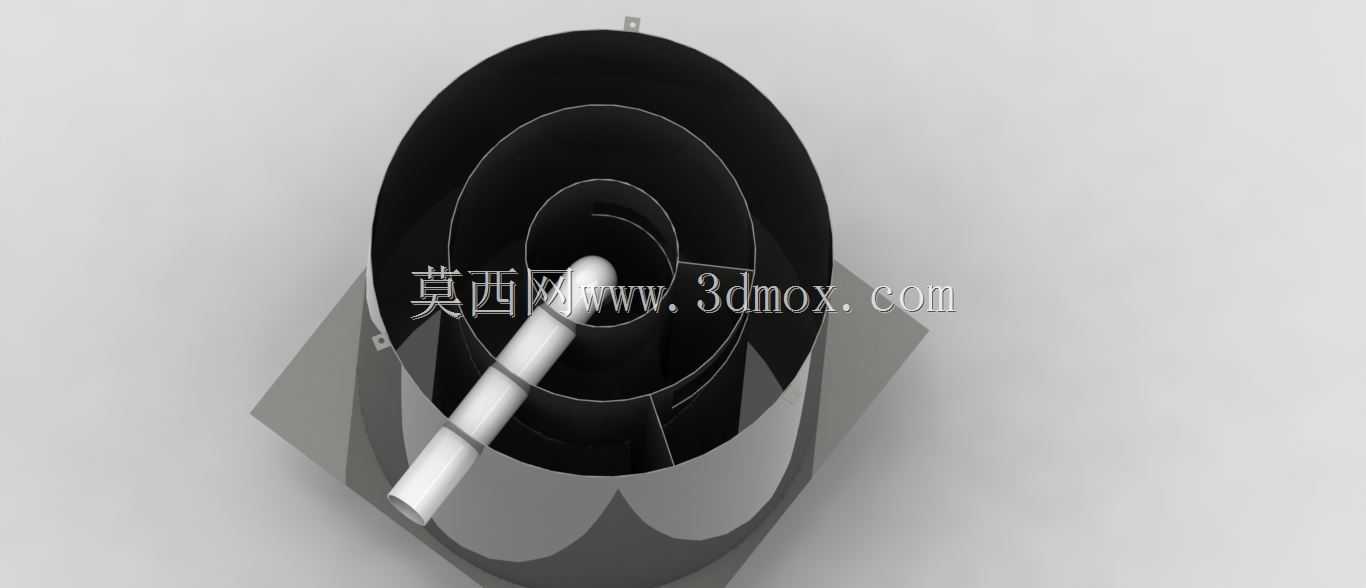

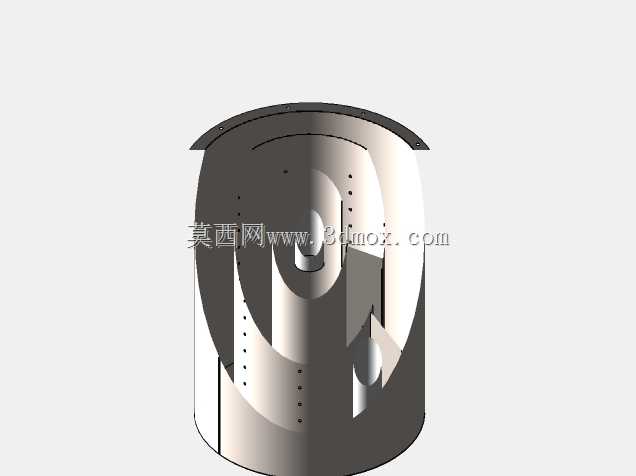

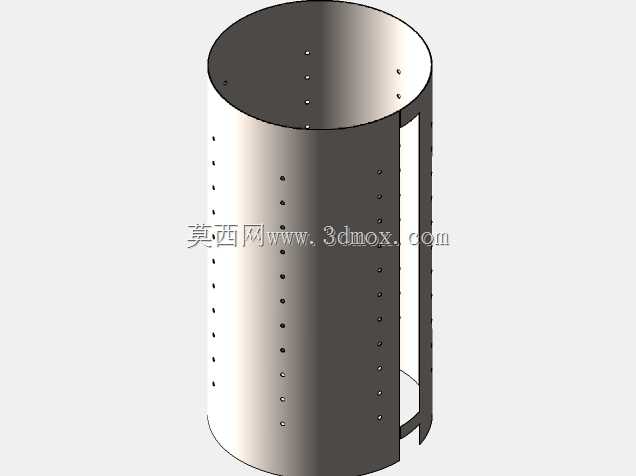

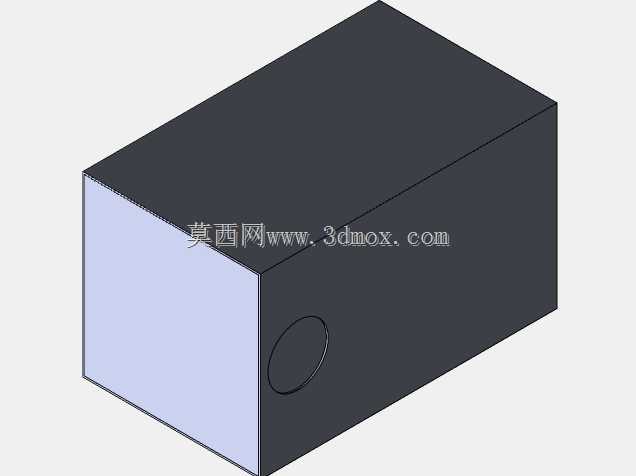

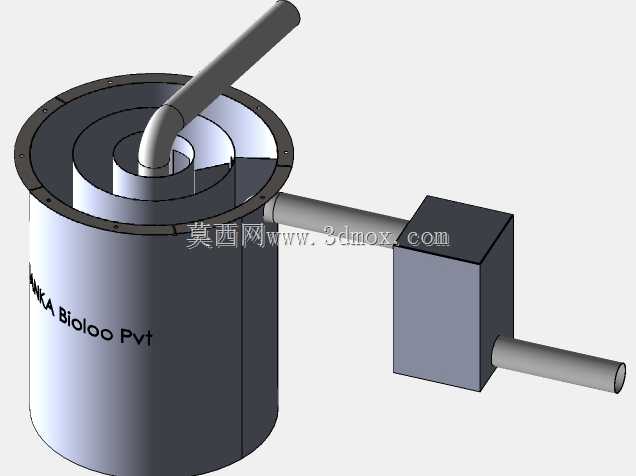

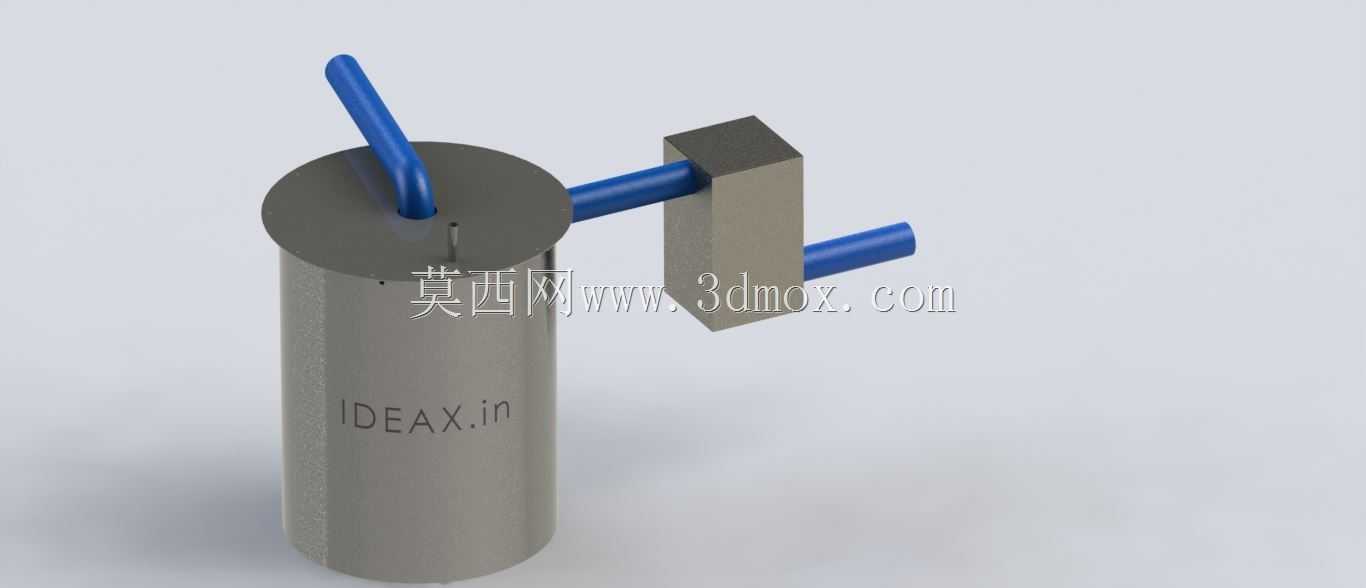

在分散式农牧粪污处理、小型村镇有机废弃物处置场景中，这类小型厌氧消化装置的应用占比正在逐年提升，不同于大型集中式厌氧反应塔动辄几十立方的容积，该款装置主打小体量点位的原位处理需求，单台可覆盖几户到小型合作社级别的粪污、厨余类有机废弃物消纳需求，不需要复杂的管网归集系统，安装点位灵活，可直接架设于户外硬化地面，适配农村散户、小型农场、野外作业站点的废弃物处理需求。从结构设计逻辑来看，整个装置采用立式圆柱罐体作为主反应腔，圆柱构型的优势在于腔体内物料流场分布均匀，不存在直角结构的物料沉积死角，同时圆柱壳体的环向受力特性更好，在厌氧反应产生的微内压工况下，壳体壁厚可以控制在更经济的区间，降低整体制造成本。罐体顶部采用平盖封板结构，封板与罐体采用快拆式密封连接，方便后期检修时打开顶盖清理腔体内的沉渣，封板上预留的竖向管路为沼气导出通路，管路插入罐体气相空间的位置做了防液封设计，避免发酵过程中产生的泡沫裹挟物料堵塞导气管路，导气管伸出顶盖的部分做了弯管处理，防止户外降雨时雨水顺着管路倒灌入反应腔破坏厌氧环境。罐体侧部连接的方形箱体为进出料集成单元，区别于传统厌氧罐分体式的进料口、出料口设计，该结构将进料、溢流出料功能集成在同一个侧装模块上，两根横向管路分别对接进料端与溢流出料端，进料管路位置略高于出料管路，当连续进料时，罐体内发酵完成的沼液会通过低位的出料管路自动溢流排出，不需要额外设置出料泵，依靠液位差即可实现连续式的进出料作业，大幅降低装置运行的动力需求，无外接电源的场景也能依靠重力完成物料流转。安装边界方面，该装置整体占地尺寸不足0.3平方米，罐体高度控制在1.2米以内，安装时只需要在点位做简单的混凝土硬化找平，不需要做预埋基础，侧部的进出料模块突出罐体的距离不超过20厘米，整体外廓规整，运输时可以将侧装模块与罐体拆分打包，单台装置两个人即可完成搬运与现场组装，不需要大型吊装设备配合。功能特性上，装置的反应腔内部做了简单的折流结构设计，进料时物料不会直接短流从出料口排出，会在腔体内沿着折流路径缓慢流动，保证物料在腔体内有足够的厌氧反应停留时间，粪污类物料在腔体内经过厌氧菌群的分解作用，逐步转化为沼气与腐熟的沼液沼渣，沼气可以通过顶部导气管收集后作为炊事燃料使用，排出的沼液可以直接作为农用有机肥还田，整个处理过程无异味散溢，不需要专人日常值守，只需要定期打开顶盖清理沉积的无机沉渣即可，维护频次低，适配缺乏专业运维人员的基层使用场景。设计过程中针对户外使用场景做了对应的结构优化，所有外露的管路接口都做了加厚处理，避免长期户外使用出现接口开裂漏液的问题，罐体与侧装模块的连接位置采用法兰密封结构，密封件选用耐腐的橡胶材质，可耐受发酵物料的弱酸腐蚀环境，整体结构没有复杂的运动部件，运行过程中故障点极少，使用寿命远高于带运动搅拌机构的同类型处理装置。
