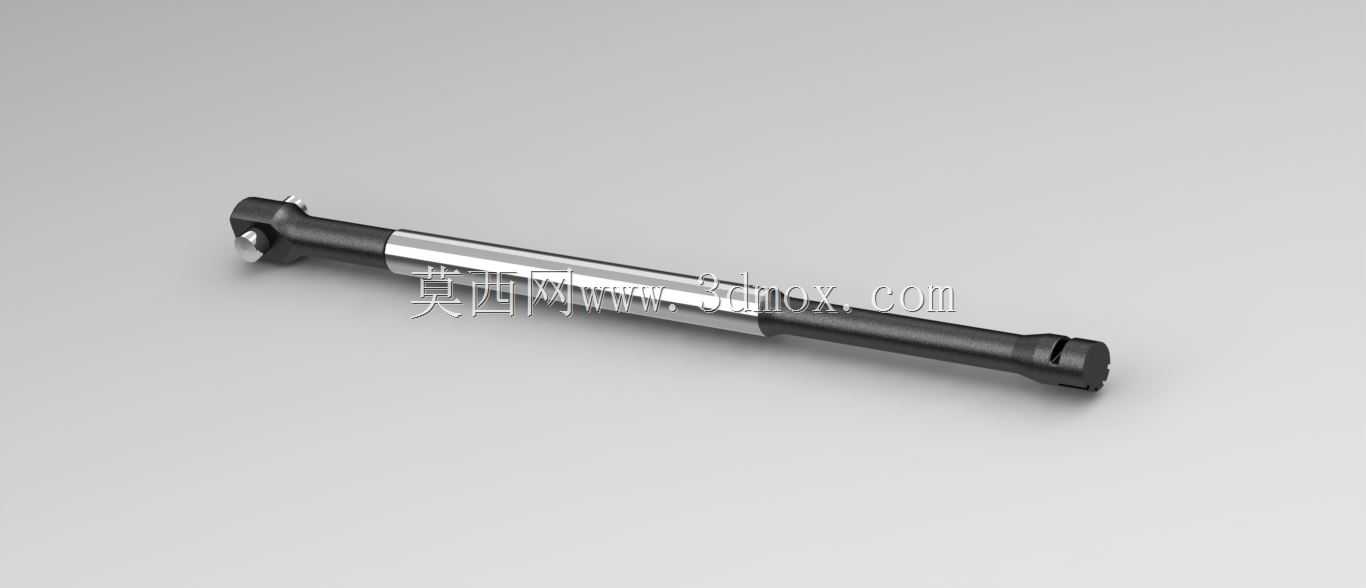

巴哈赛车阿尔法半轴CV传动轴结构设计

在非道路越野赛事的传动系统布局中，半轴作为连接差速器输出端与轮边驱动单元的核心传力部件，其结构可靠性直接决定了赛车在颠簸、飞跳、大扭矩输出工况下的动力传递效率与行驶安全性。这款针对学生巴哈赛事开发的CV轴结构，完全围绕赛事实际使用场景做针对性优化，没有照搬民用车辆半轴的冗余设计，所有结构参数都匹配赛事车辆的轮跳行程、动力输出特性与安装边界。

从实际使用场景来看，巴哈赛车需要面对砂石路面冲击、连续颠簸路面的大角度轮跳、急加速急减速的瞬时扭矩冲击，普通民用车辆的等速万向节半轴往往因为万向节摆角范围不足、轴身抗扭冗余不够，在赛事中容易出现万向节卡滞、轴身扭转变形甚至断裂的问题。这款CV轴在设计阶段就先锁定了轮边与差速器端的相对运动边界：根据赛车悬架的跳动行程测算，半轴两端万向节需要满足最大32度的工作摆角，同时在悬架全压缩、全拉伸的极限位置，万向节不能出现顶死、钢球脱出滚道的情况，轴身的滑动花键行程要完全覆盖悬架跳动带来的长度变化量，避免出现轴向硬拉硬顶的受力状态。

结构设计上，轴身采用分段式结构，中间段做了表面硬化处理，两端分别连接固定型等速万向节与滑动型等速万向节：轮端采用固定型万向节，主要承担大角度摆角下的扭矩传递，万向节的钢球滚道采用圆弧截面设计，保证在大摆角工况下钢球与滚道的接触应力均匀分布，不会出现局部应力集中导致的滚道压痕、剥落问题；差速器端采用可轴向滑动的万向节结构，内置花键副可以随悬架跳动自由补偿长度变化，花键配合采用小间隙配合，既保证滑动顺畅，又不会因为间隙过大导致传动冲击、花键磨损过快的问题。轴身与万向节的连接采用过盈配合加圆周点焊的固定方式，相比传统的卡簧固定结构，能承受更大的瞬时冲击扭矩，避免大扭矩输出时轴身与万向节内圈出现相对转动、松脱的故障。

安装边界方面，这款CV轴的两端连接接口完全匹配巴哈赛车常用的轮边轮毂花键参数与差速器输出法兰尺寸，轮端万向节的轴头花键采用标准渐开线花键，配合锁紧螺母可以实现与轮毂轴承的精准定位，不需要额外做转接结构；差速器端的万向节外壳采用卡簧式定位结构，可以直接卡入差速器侧齿轮的卡槽内，安装拆卸都不需要复杂的专用工具，方便赛事过程中的快速检修更换。轴身的外径尺寸经过反复校核，在满足抗扭强度要求的前提下尽可能做轻量化优化，中间轴身采用中空结构设计？不，不对，针对赛事的大冲击工况，这款轴采用实心合金结构钢材质，表面做发黑防锈处理，轴身的直径匹配万向节的内孔尺寸，没有多余的台阶结构，减少应力集中点的同时，也降低了轴身的转动惯量，提升传动系统的响应速度。

从功能特性来看，这款CV轴可以在车轮随悬架上下跳动、转向摆动的过程中，始终保持等速传递动力，不会因为万向节摆角变化导致转速波动、传动顿挫的问题，保证车手在越野路面操控时动力输出线性可控。万向节内部采用耐高温润滑脂填充，外侧搭配多层橡胶防尘套，防尘套的卡箍采用不锈钢材质，可以抵御砂石飞溅的冲击，避免防尘套破损导致润滑脂流失、泥沙进入万向节内部造成的异常磨损。在实际赛事测试中，这款半轴可以承受发动机输出的最大瞬时扭矩，在连续飞跳落地的大冲击工况下，轴身没有出现永久变形，万向节没有出现卡滞、异响的问题，滑动花键的行程完全覆盖悬架180mm的上下跳动量，在极限拉伸、压缩位置都没有出现干涉、脱开的问题。

设计过程中没有盲目追求过高的强度冗余，而是结合赛事车辆的整备质量、发动机最大输出扭矩、轮胎抓地力极限来做强度校核，轴身的抗扭安全系数设定在2.5倍，既满足极端工况下的强度要求，又不会因为过度设计增加不必要的簧下质量，影响悬架的响应特性。两端万向节的密封结构做了针对性优化，防尘套的褶皱数量根据最大摆角做匹配，避免大摆角工况下防尘套出现过度拉伸、褶皱挤压破损的问题，润滑脂采用含二硫化钼的极压润滑脂，可以在高接触应力、高转速工况下保持稳定的润滑性能，减少万向节内部的磨损，延长部件的使用寿命。对于学生赛事团队来说，这款CV轴的结构不需要额外定制特殊连接件，可以直接适配市面上主流的巴哈赛车传动套件，安装过程中只需要核对两端花键的配合长度、轴向定位尺寸，就可以完成装配，不需要做二次加工调整，降低了车队的加工成本与装配难度。在日常训练过程中，只需要定期检查防尘套的完好性、花键的润滑状态，就可以保证半轴的稳定工作，不需要频繁拆解维护，适配赛事紧张的备赛、参赛节奏。
