带法兰安装座的分体式滑动支承结构

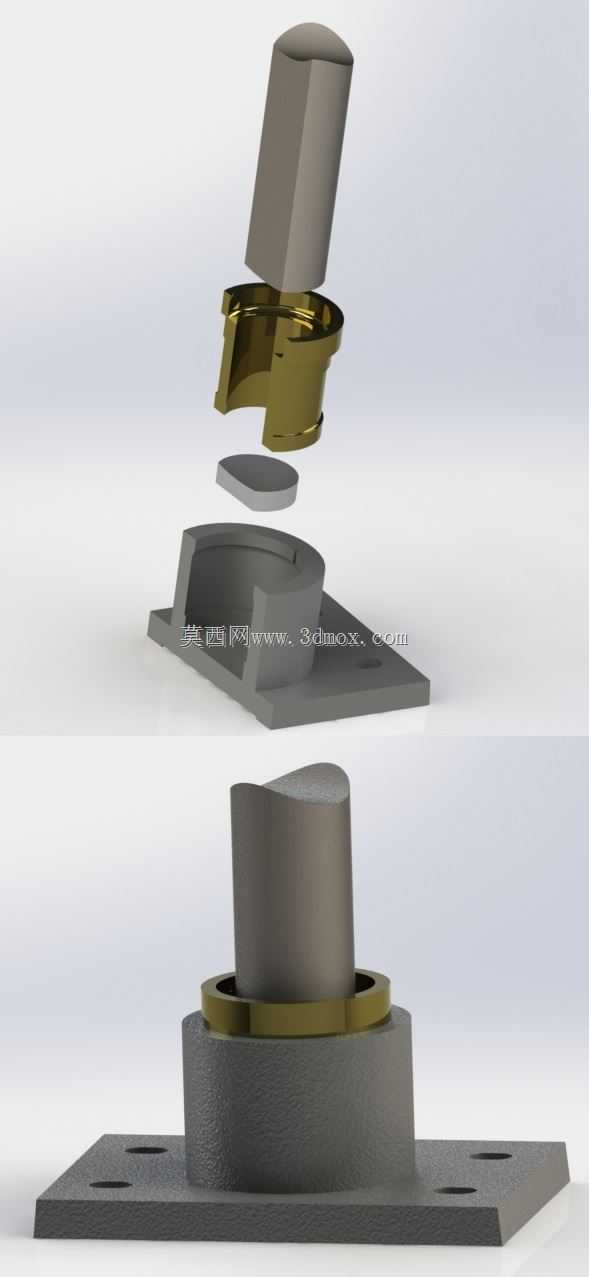

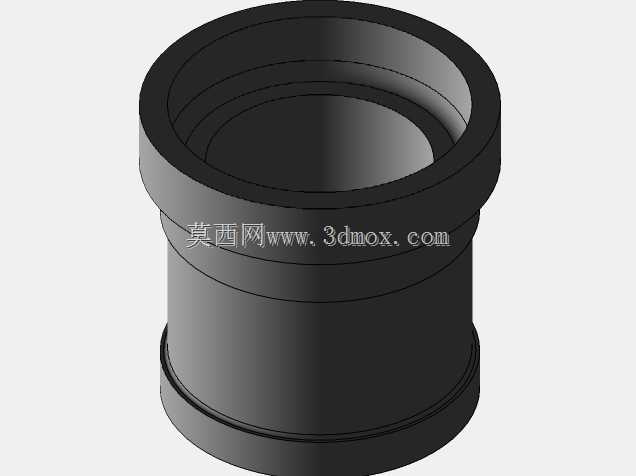

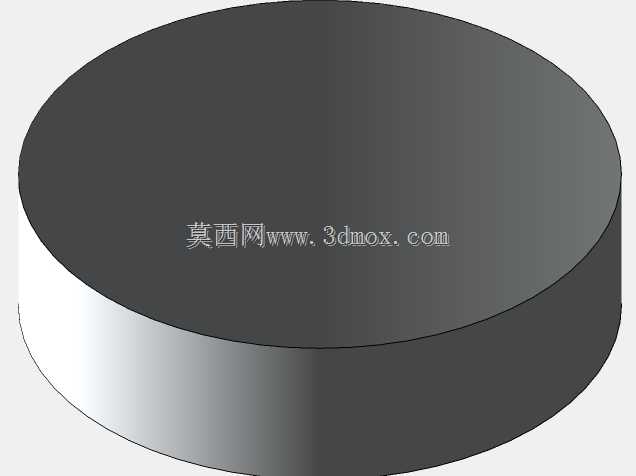

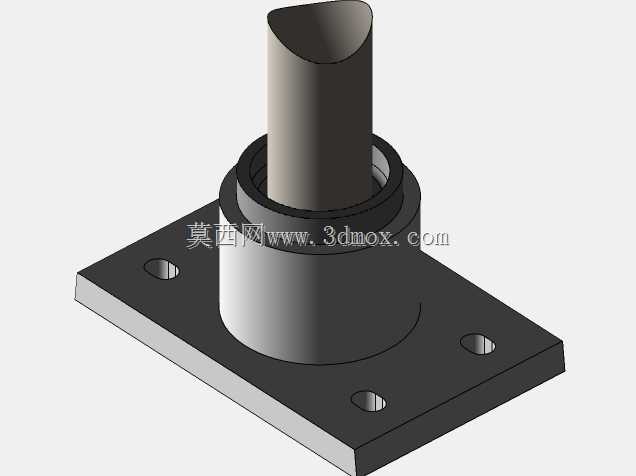

这类带方形法兰安装座的滑动支承结构，常应用在中低速、重载的轴系传动场景中，比如轻工输送线的从动辊支承、小型包装设备的摆臂铰接位、农用机械的操作杆转轴支点，相比滚动轴承，这类结构抗冲击载荷能力更强，对安装座的加工精度容忍度更高，在粉尘、潮湿的恶劣工况下也能保持稳定的支承性能，不需要频繁加注润滑脂做维护。从结构拆分来看，整个组件分为四个核心部分：底部带安装孔的方形铸钢支座、嵌装在支座内的黄铜耐磨衬套、衬套上方的聚四氟乙烯防尘垫片、以及插入衬套内的带限位轴肩的转动销轴。设计时首先考虑的是安装边界的适配性，方形支座的四个安装孔采用对称分布，孔位间距匹配常规型材机架的安装孔距，支座底部做了0.2mm的平面度要求，保证安装后和机架面完全贴合，不会出现偏载导致的衬套异常磨损。衬套采用黄铜材质是因为其和钢制销轴的摩擦系数低，嵌装结构可以在衬套磨损后单独更换，不需要整体更换支座，大幅降低后期维护成本，衬套和支座内孔采用H7/p6的过盈配合，压装后不会随销轴转动，衬套内孔和销轴采用H8/f7的间隙配合，保证转动顺畅的同时不会出现过大的径向窜动。销轴顶部的扁位结构是为了和外接摆臂、连杆做周向固定，避免传动过程中销轴和外接部件出现相对转动，销轴的轴肩压在防尘垫片上，既可以限制销轴的轴向窜动，也能阻挡外界的粉尘、碎屑进入衬套摩擦面，延长衬套的使用寿命。实际选型应用时，需要先确认轴系的径向载荷大小，若载荷超过衬套的比压允许值，需要更换更大尺寸的衬套或者改用带油槽的铜衬套，安装时要保证支座安装面和销轴轴线的垂直度，误差控制在0.1mm以内，否则会出现销轴转动卡滞、衬套单边磨损过快的问题。这类支承结构没有复杂的滚动体、保持架组件，加工难度低，普通的车削、铣削设备就能完成所有零件的加工，适合小批量定制化的设备改造场景，不需要依赖标准件的采购周期，能快速完成设备的维修或者改装。在做三维建模时，需要重点标注衬套和支座的配合公差、销轴和衬套的配合间隙，以及安装孔的位置度要求，避免加工出来的零件出现装配干涉，同时要预留出衬套压装的导入倒角，压装时采用专用工装均匀施力，不能直接敲击衬套端面导致衬套变形。很多新手设计这类结构时容易忽略防尘垫片的作用，直接让销轴轴肩和铜衬套端面接触，在多粉尘的工况下，碎屑会很快嵌入摩擦面，导致衬套磨损加剧，加入薄的非金属垫片后，既可以减少端面摩擦的阻力，也能起到密封防尘的作用，垫片的厚度一般取1-1.5mm即可，过厚会增加轴向尺寸，过薄则容易被压溃。另外支座的铸造圆角需要做R3-R5的处理，避免应力集中导致支座在受冲击载荷时出现开裂，安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不高出支座表面，避免和外接运动部件出现干涉。
