机床装夹定位用可调式约克夹具结构

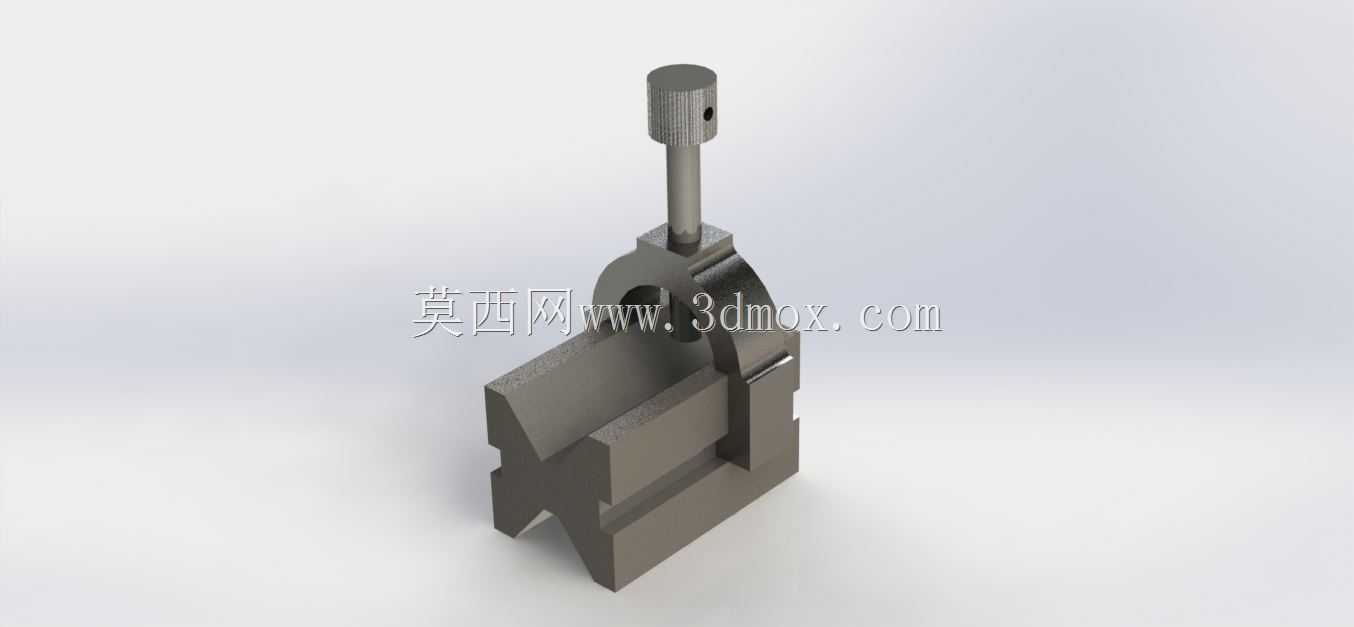

在常规机加工车间的铣削、磨削工序里，这类可调式约克夹具常被布置在工作台面的T型槽工位上，主要承担小型轴类、异形块类零件的快速装夹定位任务，相比普通平口钳，它的V型定位槽结构能更好适配圆柱类工件的径向定位需求，避免装夹时工件出现周向转动偏移。从结构设计逻辑来看，整个组件分为底座定位块、升降夹紧杆、锁紧调节旋钮三个核心部分，底座的下边缘做了与工作台T型槽匹配的限位凸台，安装时可直接嵌入槽内完成初步定位，不需要额外做复杂的找正工序，能大幅缩短换产时的工装调整时间。底座上的V型槽开口角度经过反复校核，选用90度开口设计，既可以适配直径在一定区间内的圆柱工件，也能承托带平面的异形块状零件，槽面做了细微的防滑纹理处理，夹紧时不会因为切削力的作用导致工件出现滑移。上方的夹紧杆采用带刻度的光杆结构，杆身的径向通孔用来插入加力杆，方便操作人员手动调节夹紧力度，杆端的锁紧旋钮采用滚花设计，戴劳保手套操作时也能顺利旋紧，不会出现打滑脱手的情况。设计时特意将夹紧杆的行程做了冗余预留，针对不同高度的工件都能实现有效压紧，不需要额外加装垫块来补偿高度差，这一点在多品种小批量的加工场景里实用性很强，能减少工装辅具的储备数量。安装边界方面，底座的底面平面度要求控制在0.02mm以内，保证和工作台面贴合时不会出现翘曲，整个夹具的总高度控制在常规机床的刀具行程安全区间内，加工时不会出现刀具和夹具本体碰撞的问题。夹紧杆的轴线与V型槽的对称中心做了同轴度约束，保证夹紧力的方向垂直指向V型槽的定位中心，避免夹紧时工件受到侧向分力出现位置偏移，影响最终的加工精度。在实际使用场景中，这类夹具除了用在普通铣床、平面磨床的工序装夹，也可以适配线切割设备的工件装夹需求，因为整体结构没有复杂的传动组件，切削液和金属碎屑不容易在结构缝隙里堆积，日常维护只需要定期清理接触面的切屑、在光杆位置涂抹少量润滑脂就能保证长期顺畅使用。和传统的螺栓压板夹紧方式相比，这种集成式的约克夹具不需要每次装夹都重新搭配螺栓、压板、垫块的组合，单工位的装夹时间能缩短六成以上，对于批量加工的工位来说，能有效减少装夹辅助时间占比，提升设备的实际加工效率。设计过程中还考虑了夹具本身的刚性需求，底座采用整体式结构，没有拼接焊缝，承受较大夹紧力时不会出现结构变形，V型槽的两个定位面做了淬火处理，表面硬度达到HRC45以上，长期使用不会因为工件摩擦出现凹痕，能长期保持定位精度的稳定性。夹紧杆和底座的配合孔选用间隙配合，间隙量控制在0.01-0.02mm之间，既保证杆身升降顺畅，又不会因为间隙过大导致夹紧时出现偏摆，影响压紧效果。在做三维建模的时候，各个配合面的公差都做了明确标注，方便后续加工时直接参照模型出工程图，不需要二次调整尺寸参数，整个结构没有特殊的异形加工面，普通的铣削、磨削设备就能完成全部加工工序，制造成本可控，适合车间批量制作备用。
