工业级C型螺旋压紧夹持工具结构

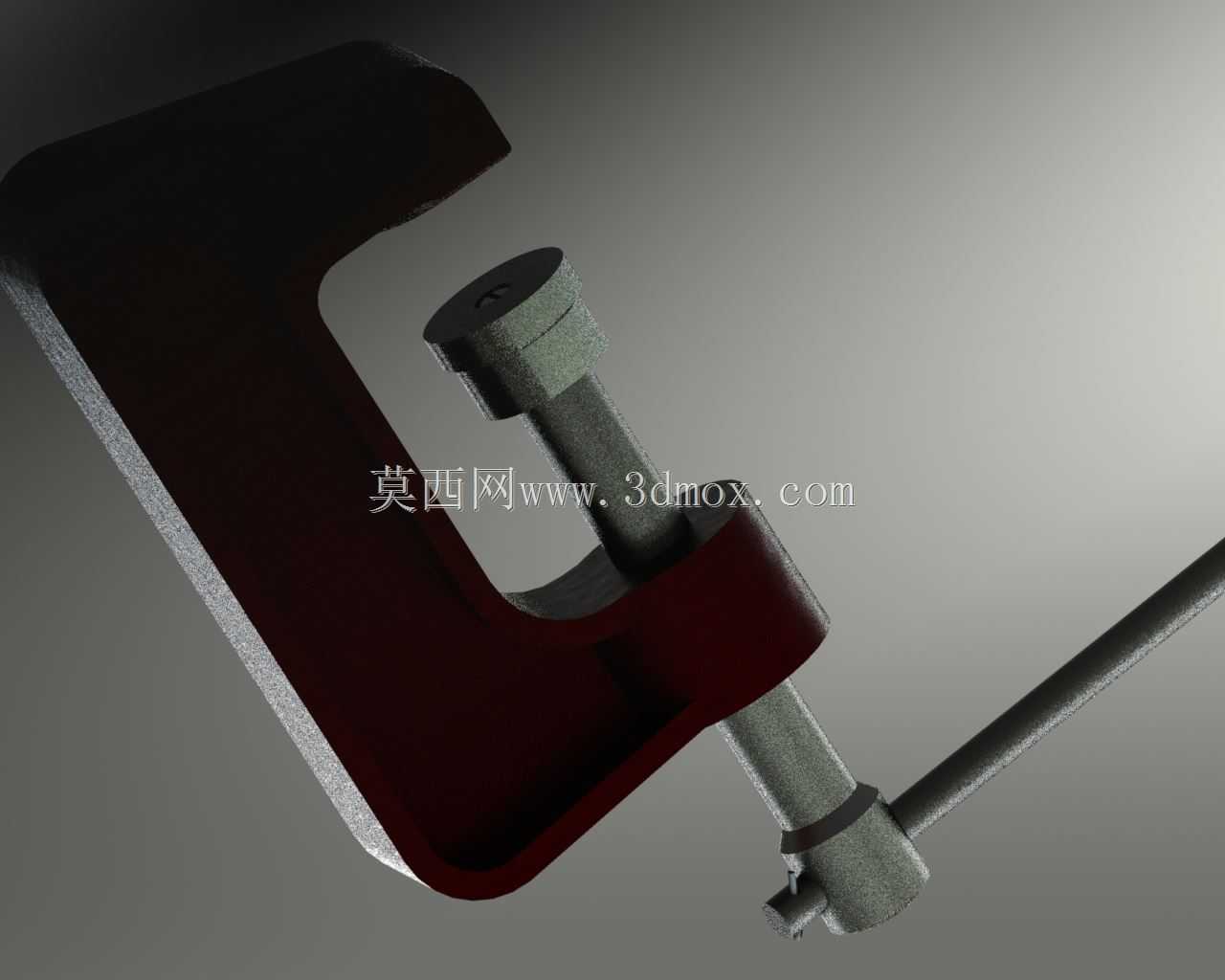

在机械加工、装配维修、小型工件焊接定位的现场场景里，这类C型夹持工具是一线操作岗最常取用的手动工装之一，它不需要外接动力源，纯机械结构的可靠性让它在无供电、狭小作业空间的场景下依然能稳定发挥夹持作用。从结构设计逻辑来看，C型架体采用整体式C形开口布局，开口深度与喉深尺寸经过匹配常规工件夹持需求的测算，架体截面做了渐变加厚处理，在夹持受力最大的弯角区域，截面厚度比架体直臂段高出近三成，避免长期受夹紧反力出现架体张口变形、疲劳开裂的问题，架体的两个夹持端面做了平行度公差约束，保证夹紧时工件受力面均匀贴合，不会出现局部压应力集中划伤工件表面、或是夹持偏斜导致工件移位的情况。

螺旋传动副是整个夹持工具的核心施力部件，螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动施力的场景，螺杆端部与活动压块之间做了相对转动的结构设计，夹紧过程中压块贴合工件表面后不会随螺杆同步转动，避免螺杆转动时摩擦刮花工件接触面，同时压块端面做了防滑网纹处理，针对表面光滑的金属工件、木质工件或是塑料工件，都能提供足够的静摩擦力，抵消加工过程中工件受到的切削力、敲击振动力，防止夹持失效。尾部的转动杆采用穿入式设计，不需要额外配套手柄，作业时可以根据需要的夹紧力大小调整转动杆的施力臂长度，需要大夹紧力时可以在转动杆端部加套管延长力臂，日常轻量夹持时直接用手转动杆体即可完成操作，这种设计也降低了工具整体的收纳空间占用，转动杆可以完全贴靠架体存放，不会出现外凸结构剐蹭其他工具或是作业人员的情况。

从安装边界与适配场景来看，这类C夹不需要固定安装基础，属于便携式手动夹持工具，整体外形轮廓的最大外廓尺寸适配常规工具箱的隔层尺寸，架体表面做了氧化发黑处理，在车间潮湿、多切削液的环境下能起到基础防锈作用，不需要频繁做表面维护。它的夹持行程覆盖了从薄板材到叠层工件的常见厚度范围，架体开口的上沿端面可以作为辅助定位基准，在工件划线、钻孔定位时，配合角尺就能快速完成工件的垂直定位，不需要额外搭建复杂的定位工装。在钣金件粘接固化的工序里，它可以提供持续稳定的压紧力，保证粘接面完全贴合，不会因为胶层固化收缩出现接缝间隙；在小型零部件的焊接作业中，它可以快速将两个待焊工件压紧定位，替代人工手扶的操作，降低焊接弧光、飞溅对操作人员的伤害风险；在设备维修的现场拆装场景里，它还可以临时作为辅助压紧工具，用于弹簧部件的预压、密封件的压装就位，适配多种临时作业的夹持需求。

设计过程中对架体的受力做了简化的力学验算，将C型架体简化为悬臂梁模型，针对最大夹紧力工况下的弯角处弯曲应力做了校核，选用的材料屈服强度预留了足够的安全系数，保证在额定夹紧力范围内长期使用不会出现塑性变形。螺杆的长径比做了合理控制，避免螺杆伸出过长时出现压杆失稳弯曲的问题，螺杆与架体上的螺纹配合段长度足够，保证螺纹牙的受力均匀，不会出现滑牙、螺纹脱扣的失效情况。活动压块与螺杆的连接部位做了防脱设计，即使螺杆旋到最大行程位置，压块也不会从螺杆端部脱落，避免日常使用过程中零件散落丢失。整体结构没有易损的复杂零件，所有配合面都做了适当的间隙预留，即使车间内有少量粉尘、铁屑进入螺纹配合段，也不会出现螺杆卡滞无法转动的情况，日常维护只需要定期在螺纹部位涂抹少量润滑脂，就能保证操作的顺畅性，使用寿命远高于冲压薄板制作的简易夹持工具。
