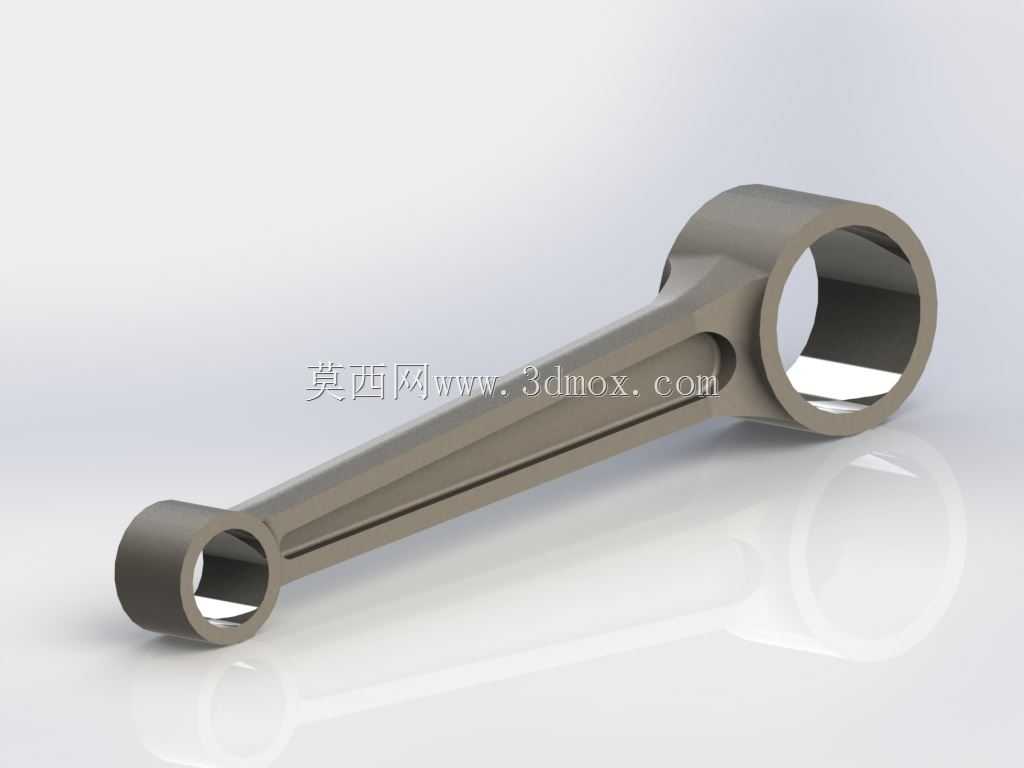

内燃机传动用连杆结构三维设计

在往复式动力设备的核心传动链路里，连杆是连接活塞与曲柄轴的关键受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。日常做结构设计时，最先要锚定的是两端孔位的安装边界：小头端与活塞销配合，需根据活塞销的公称尺寸确定内孔公差带，通常选过渡配合保证销体不发生相对窜动，同时预留足够的衬套安装壁厚，避免往复冲击下衬套松脱；大头端为剖分结构配套轴瓦与曲柄销连接，剖分面的定位止口要做错位防呆设计，保证装配后轴瓦的同轴度偏差控制在0.02mm以内，防止高速运转时出现偏磨烧瓦的故障。

从实际工况出发，连杆在运行过程中要同时承受活塞往复运动带来的交变拉压载荷、曲柄转动带来的惯性摆动载荷，部分高增压机型还会叠加爆发压力带来的瞬时冲击载荷，因此杆身的截面设计不能做等径圆柱结构，通常采用工字形变截面设计，从大头到小头平滑过渡收窄，既可以在保证抗弯抗扭截面模量的前提下尽可能降低整体重量，减少往复惯性力对曲轴的冲击，也能避免截面突变带来的应力集中问题。杆身表面的过渡圆角要做R3以上的圆滑处理，所有棱边做倒钝去毛刺，防止交变载荷下在棱边位置萌生疲劳裂纹。

在不同应用场景下，连杆的设计侧重会有明显差异：小排量通用汽油机的连杆通常采用粉末冶金锻造工艺，杆身厚度较薄，重量控制精度要求高，要保证同批次连杆的重量差控制在5g以内，避免曲轴动平衡超标带来的整机振动；重型柴油机的连杆则采用模锻40Cr材质，杆身截面更厚，大头端的连接螺栓采用高强度预应力螺栓，装配时严格按照扭矩转角法拧紧，防止大扭矩输出下连杆盖错位；而空压机、制冷压缩机这类非动力输出类的往复设备连杆，载荷波动更小，可适当降低材质要求，采用球墨铸铁铸造即可满足使用需求，同时能降低加工成本。

做三维建模时，要提前预留加工工艺余量：大小头端的内孔要留0.3-0.5mm的珩磨余量，保证最终加工后的表面粗糙度达到Ra0.8以下，满足衬套与轴瓦的贴合要求；大头端的剖分面要留0.2mm的磨削余量，保证剖分面贴合后无透光间隙；杆身与大小头的过渡位置要做建模时的曲率连续检查，避免后续有限元分析时出现应力奇异点，影响强度校核结果的准确性。另外还要考虑连杆的润滑路径，部分机型会在杆身内部钻通长油孔，将大头端的压力润滑油引导到小头端润滑活塞销，建模时要保证油孔的位置避开杆身的主应力线，防止油孔周边应力集中导致杆身断裂。

安装匹配层面，连杆的大小头中心距是核心安装尺寸，直接决定活塞的行程与压缩比，建模时要严格按照设计值锁定中心距公差，通常控制在±0.05mm以内；小头端的宽度要与活塞内腔的销座间距匹配，预留0.1-0.2mm的轴向间隙，避免热膨胀后出现卡滞；大头端的外径要保证运动到下止点时不与曲轴箱内壁发生干涉，建模完成后要做全行程的运动仿真干涉检查，确认所有运动姿态下与周边零件的最小间隙大于0.5mm，防止装机后出现运动磕碰。

从结构优化的角度，不少新型连杆会在杆身两侧设置减重凹槽，在不降低结构强度的前提下进一步降低往复质量，对于高转速机型，还会对连杆做轻量化拓扑优化，去除非受力区域的多余材料，同时在大头端设置平衡配重块，抵消部分摆动惯性力。设计时还要兼顾加工工艺性，尽量减少深孔、异形面的加工难度，杆身的拔模斜度控制在1°以内，满足模锻工艺的出模要求，降低后续量产的加工成本。
