机械教学用拍板块组合式结构件

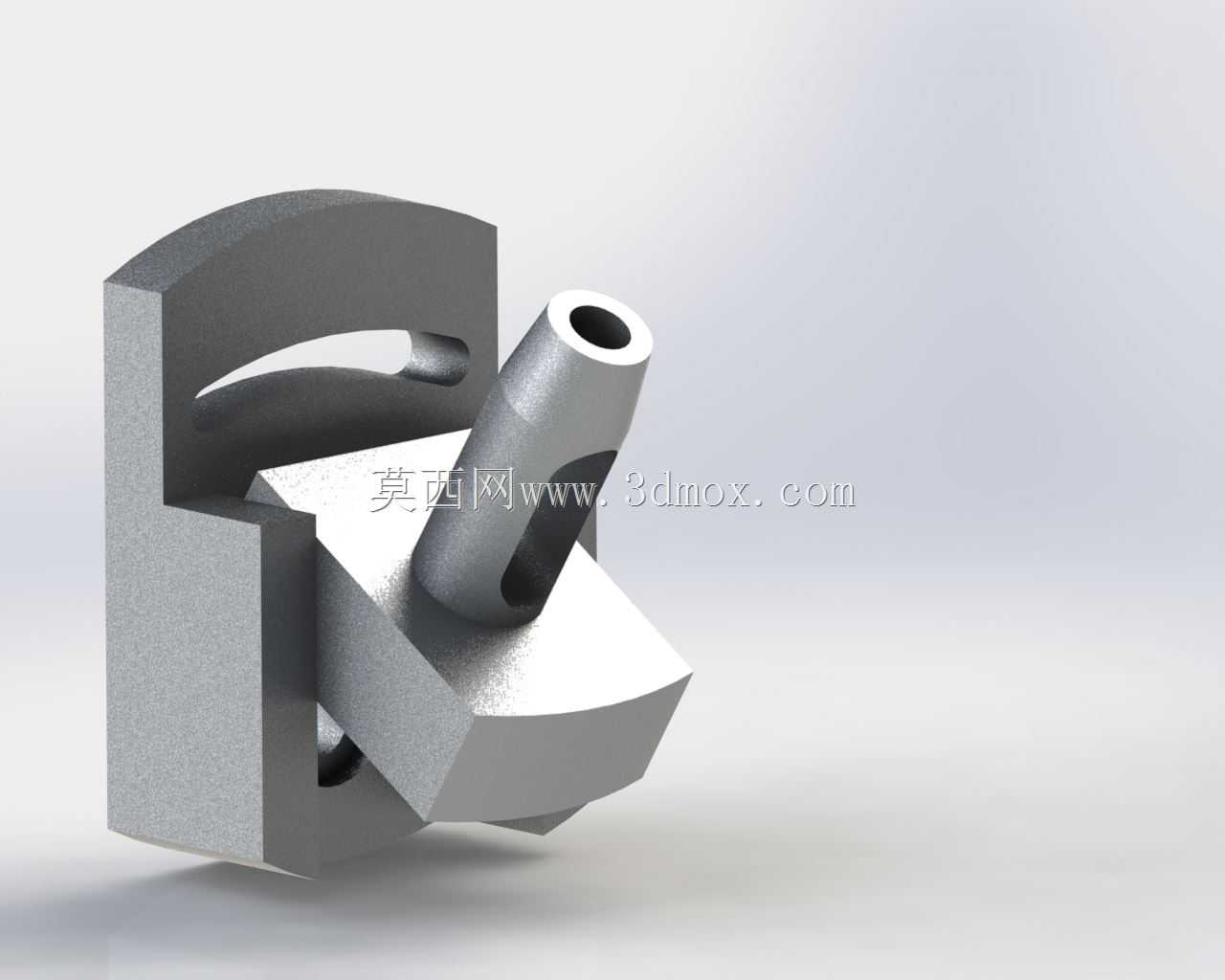

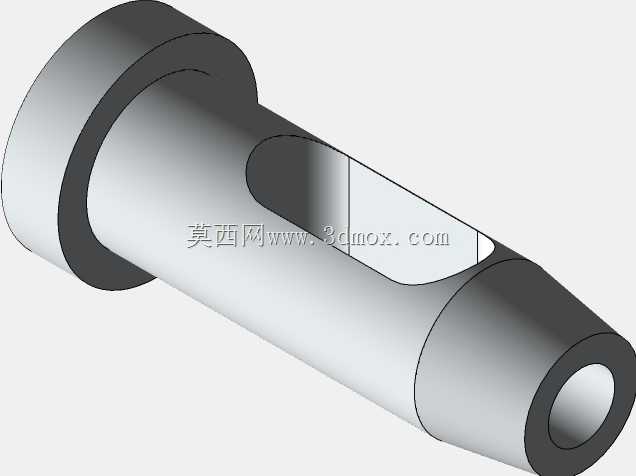

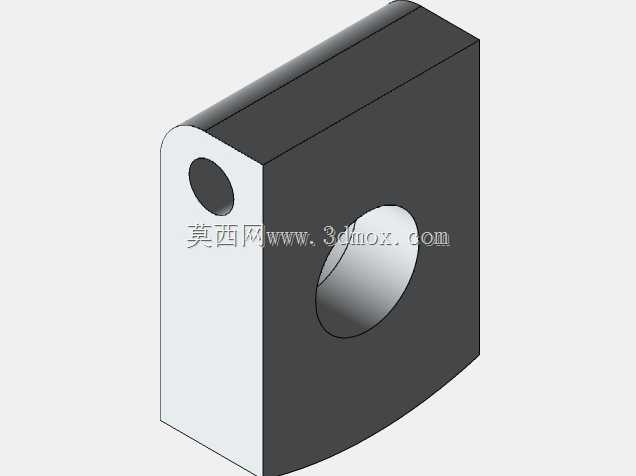

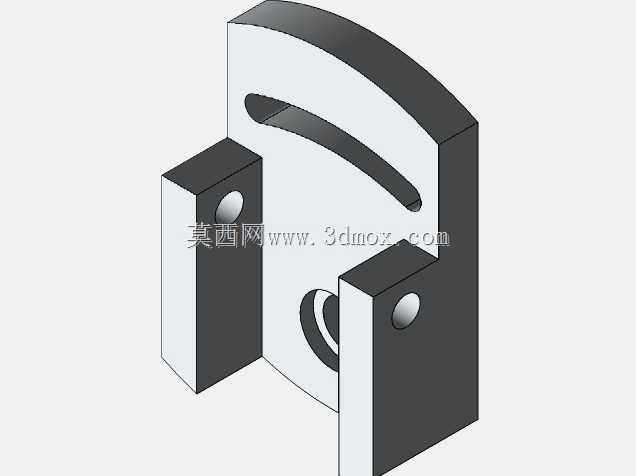

在机械设计专业的教学实训环节，这类组合式拍板块构件是帮助学习者建立空间装配逻辑、理解多构件配合约束的典型载体，不少院校的机械原理、机械设计课程会将这类构件作为测绘、建模、装配练习的核心对象，让学生从实体结构出发，理解不同特征之间的位置关系、配合公差的选取逻辑，以及构件在实际机构中的运动传递路径。从实际应用场景来看，这类拍板块结构并非直接用于量产设备的核心传动环节，更多是作为教学演示、机构原理验证的具象化载体，也会出现在一些小型工装夹具的定位组件中，利用多面斜孔、卡槽配合的结构实现工件的快速压紧与角度定位，在小型手动工装、实验台架的调整机构中，这类结构能够通过不同面的贴合实现多档位的位置调整，不需要额外增加复杂的调节组件，就能满足小载荷下的定位需求。从结构设计思路来看，整个构件采用分体组合式设计，主体的U型卡槽结构承担基础支撑与导向作用，卡槽内侧的弧形避让槽是为了减少配合面的加工面积，降低平面度加工难度，同时避免装配时出现边角干涉，让两个配合构件能够顺畅卡入到位。斜向布置的带孔圆柱构件，是整个结构的功能核心，内孔用于穿装销轴或者锁紧螺杆，实现与外部构件的铰接或者锁紧连接，圆柱构件上开设的长条形避让槽，是为了在调整角度时给锁紧件留出滑动空间，让整个拍板结构能够在一定角度范围内摆动调整，满足不同工位的角度适配需求。下方的菱形配合块是整个结构的定位核心，其四个斜面分别与U型卡槽的内侧平面、斜向圆柱的安装平面贴合，通过面接触的方式分散锁紧时的压应力，避免局部应力集中导致构件变形，同时菱形块的对称设计让整个结构在正反装配时都能保持相同的配合精度，降低装配时的对位难度。从外形尺寸与安装边界来看，整个构件的外轮廓尺寸控制在小型实验件的常规范围内，主体U型结构的开口宽度与菱形块的配合宽度采用基孔制间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时的顺畅性，又不会因为间隙过大导致装配后出现晃动。斜向圆柱的轴线与主体安装平面的夹角经过精确计算，刚好满足机构摆动时的行程需求，圆柱内孔的直径与常用的标准销轴直径匹配，不需要额外定制连接件就能完成装配。安装时需要注意，U型卡槽的底面为主要安装基准面，需要保证该平面的平面度误差不超过0.02mm，否则会导致整个结构装配后出现倾斜，影响斜向圆柱的角度精度。菱形块与卡槽配合时，需要在配合面涂抹少量润滑脂，减少反复调整时的磨损，延长构件的使用寿命。这类结构在设计时特意简化了不必要的复杂特征，所有的加工面都采用常规的铣削、钻削工艺就能完成加工，不需要特殊的刀具或者工装，非常适合教学环节中让学生自主完成加工、装配、调试的全流程练习，帮助学生从图纸到实物建立完整的工程认知。在实际的机构验证环节，这类拍板块结构可以通过更换不同角度的菱形配合块，快速调整斜向圆柱的倾斜角度，模拟不同工况下的机构运动状态，不需要重新加工整个主体结构，大幅降低了原理验证阶段的加工成本，也缩短了方案迭代的周期。不少从事非标工装设计的工程师，在初期构思角度调整、快速压紧类机构时，也会参考这类拍板块的结构逻辑，将其简化后应用到实际的工装设计中，利用多面配合的结构实现小空间内的角度调整与锁紧，相比采用转轴加锁紧螺钉的常规结构，这类组合式拍板结构的刚性更好，在承受冲击载荷时不容易出现松动，适合在小载荷、需要频繁调整角度的工位使用。
