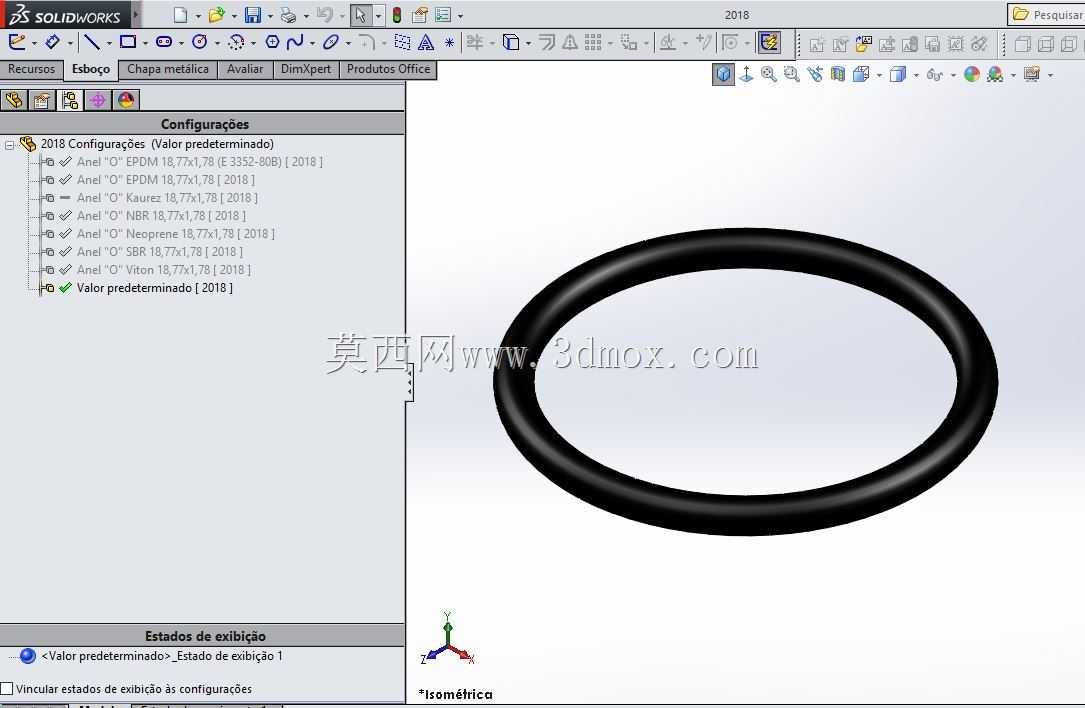

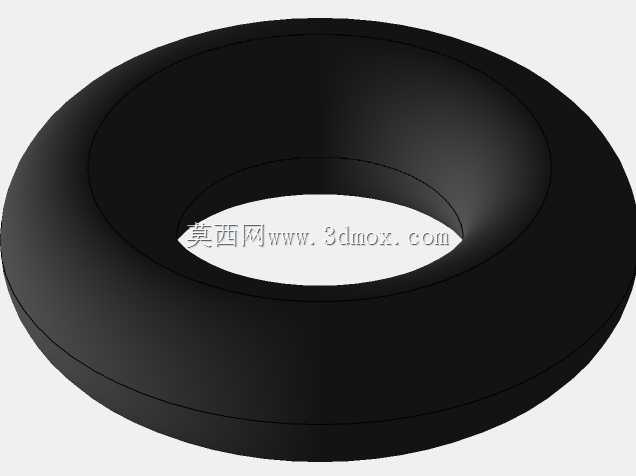

帕克标准O型密封圈结构三维设计

在液压与气动系统的密封设计环节，O型圈是应用覆盖范围最广的基础密封元件，这款对应帕克标准系列的O型圈结构，主要面向中低压工况下的静密封与低速动密封场景，在液压阀组集成块的油路封堵、气缸活塞与端盖的间隙密封、泵类设备的轴端辅助密封、管路法兰连接面的介质防漏等场景中都能适配。从实际设备运行的密封逻辑来看，这类O型圈的核心作用是填充两个配合金属件之间的微观装配间隙，阻断液压油、压缩空气、水基工作介质等流体的泄漏路径，相比其他异形密封件，它的结构对称性更好，安装时不需要区分方向，对装配工人的操作熟练度要求更低，在批量设备装配的产线上能有效降低密封件装反、装偏导致的早期泄漏故障概率。

设计这款密封件结构时，首先要匹配对应安装沟槽的尺寸边界，通常静密封场景下的沟槽深度要略小于O型圈的截面线径，保证装配后O型圈能产生15%-25%的径向压缩量，这个压缩量区间是经过大量台架试验验证的合理范围：压缩量过小会导致介质压力升高时密封面接触应力不足，出现高压下的渗漏；压缩量过大则会加速橡胶材料的永久变形，缩短密封件的实际使用寿命，尤其是在长期处于高温工作环境的液压设备中，过大的预压缩量会让橡胶材料的应力松弛速度加快，往往设备运行不到一个检修周期就会出现密封失效漏油的问题。

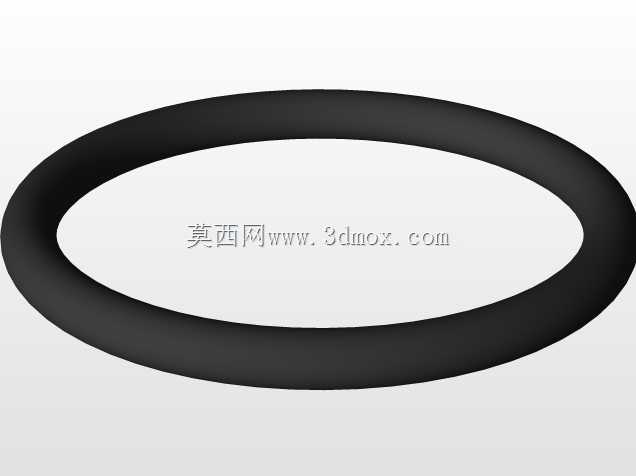

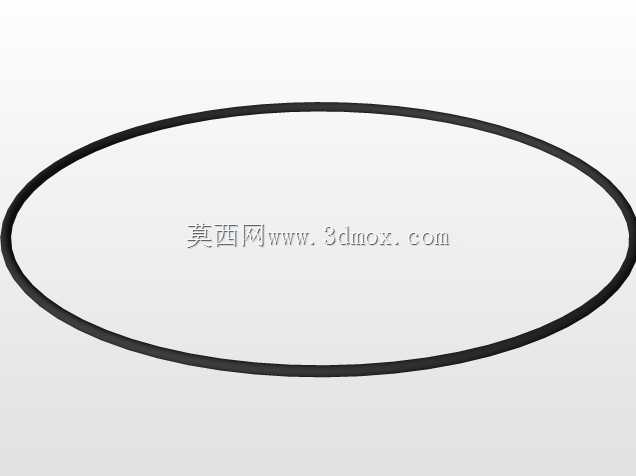

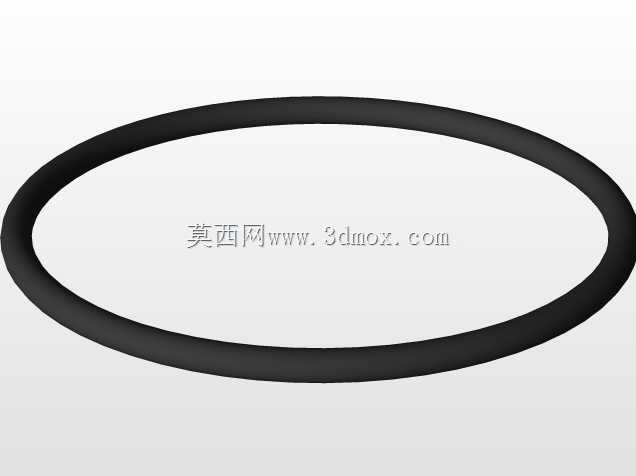

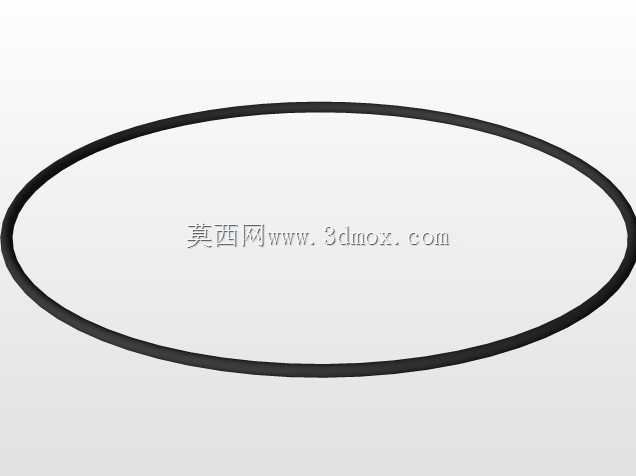

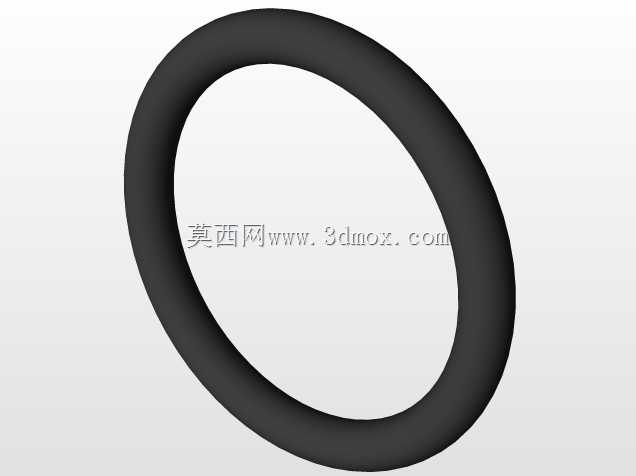

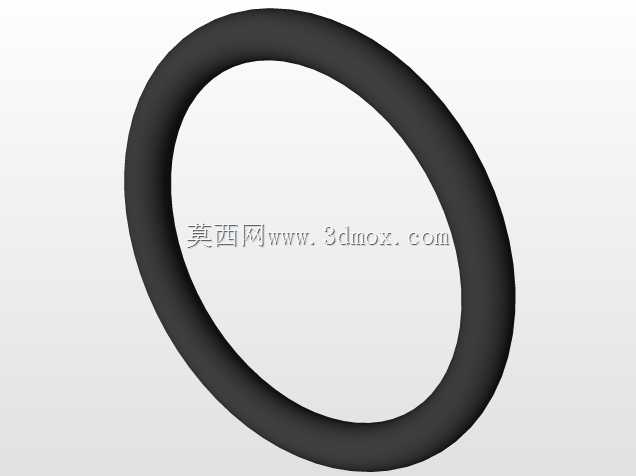

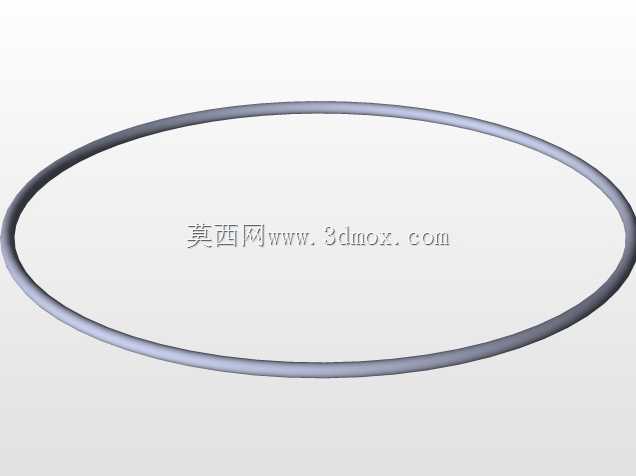

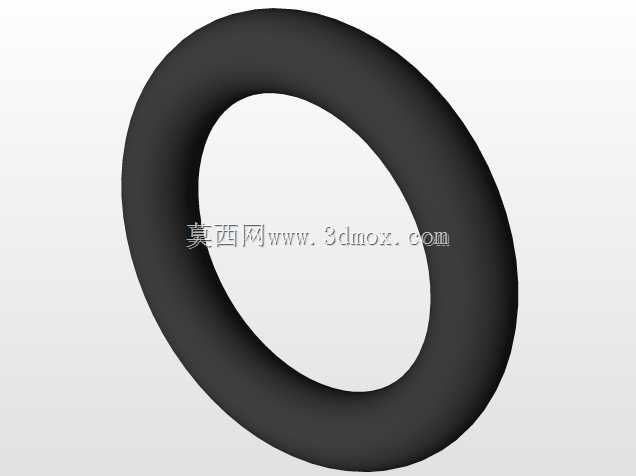

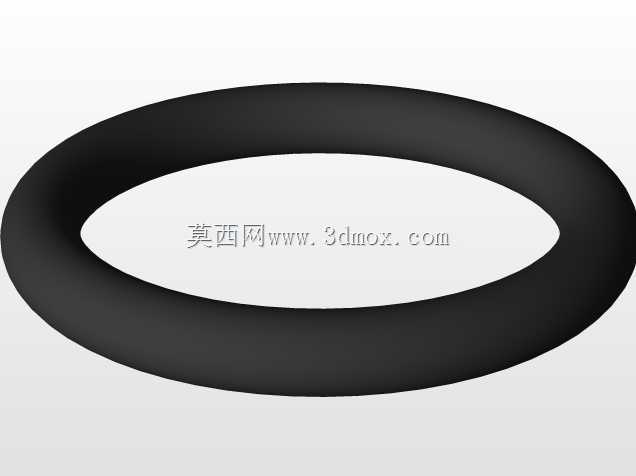

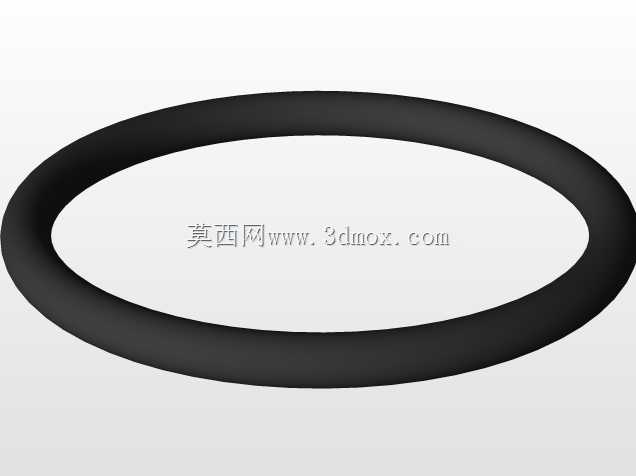

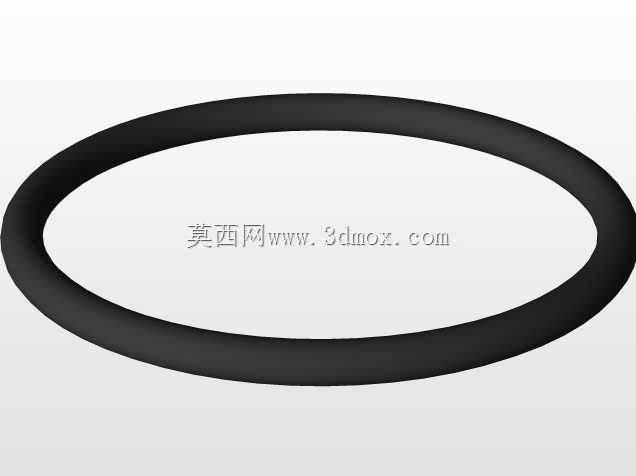

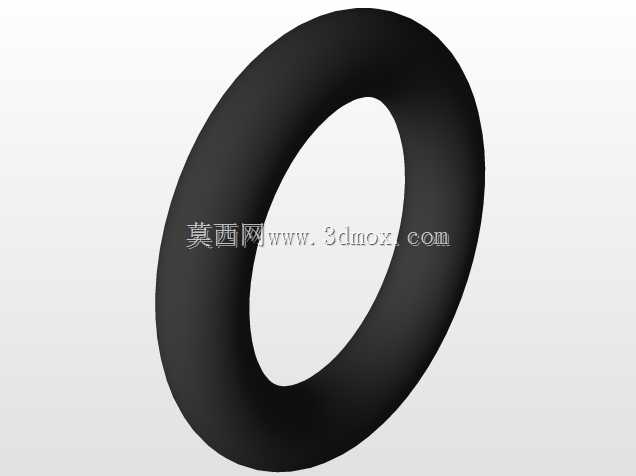

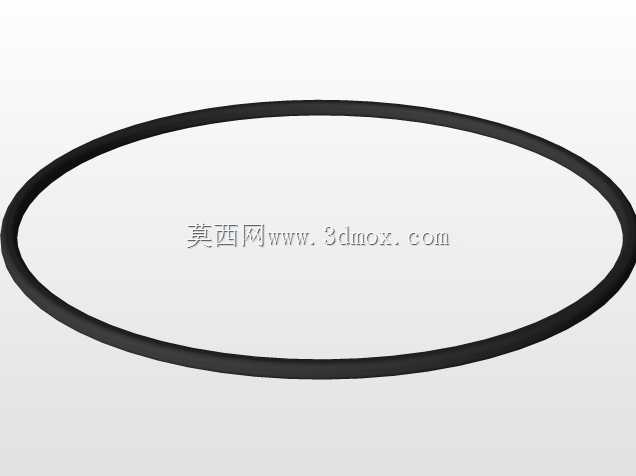

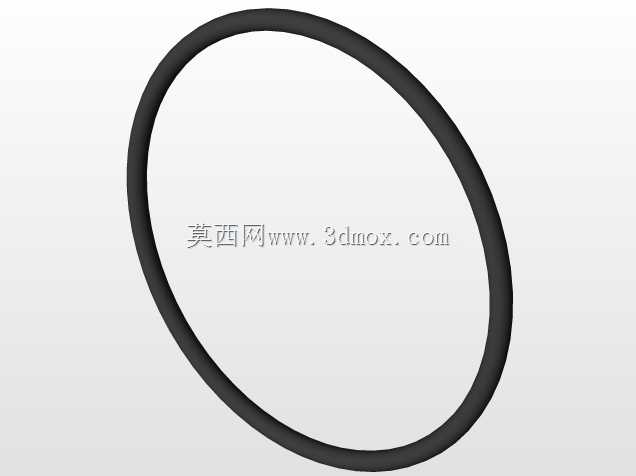

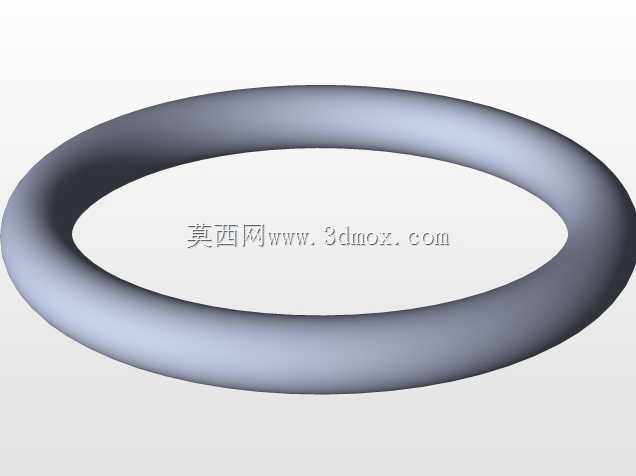

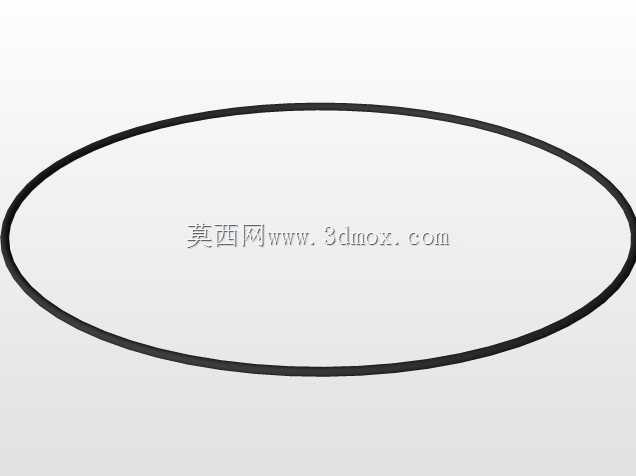

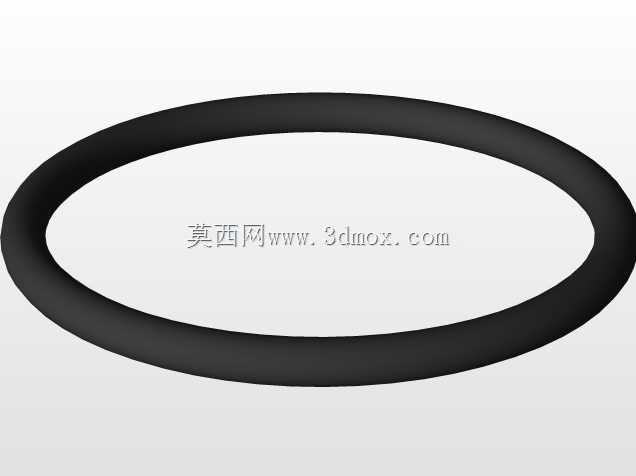

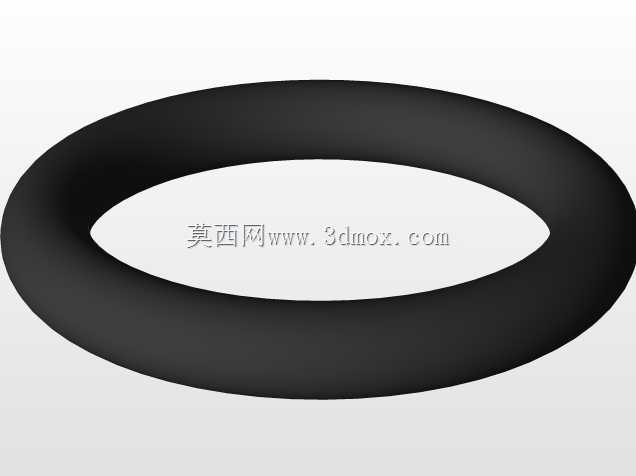

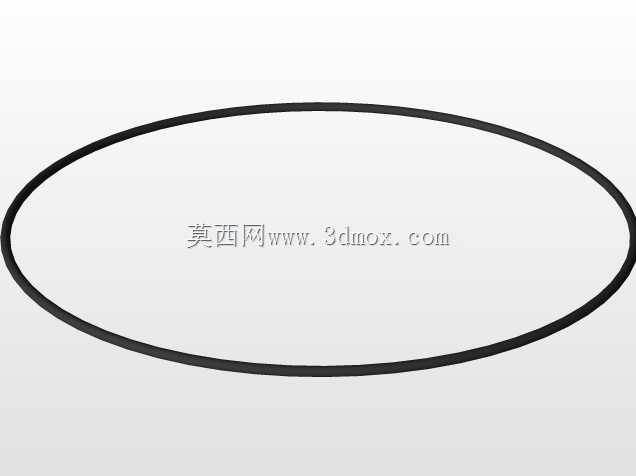

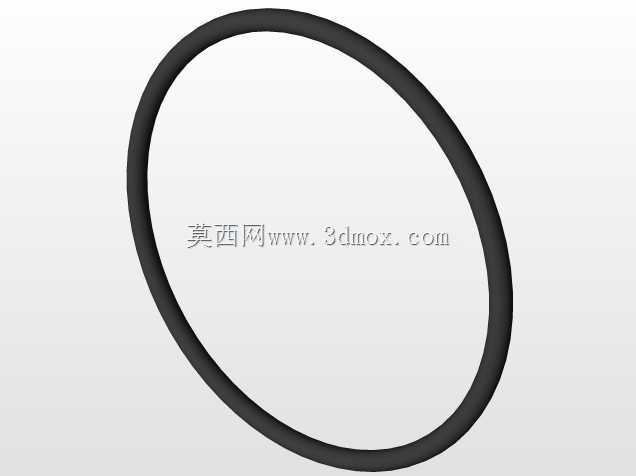

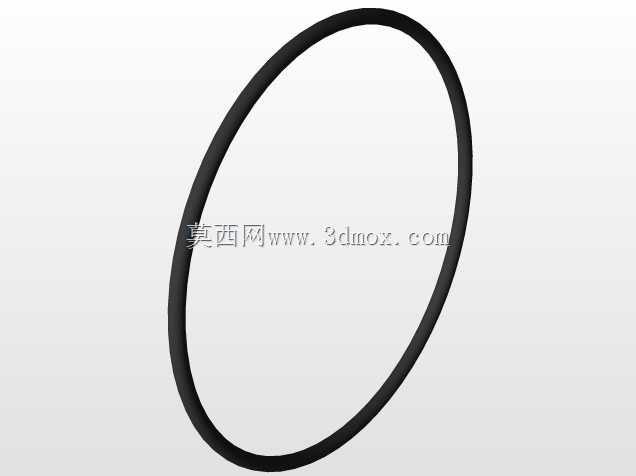

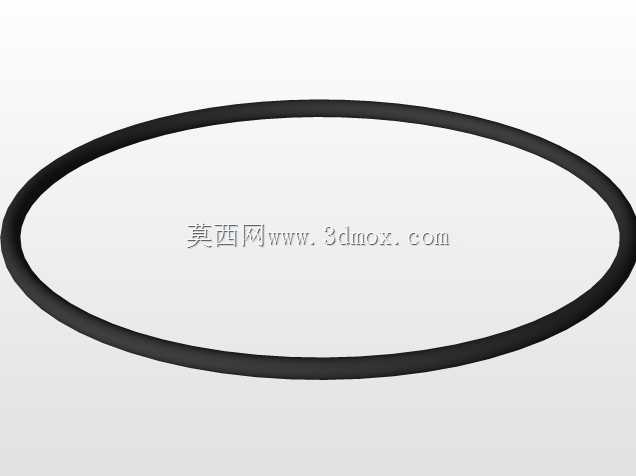

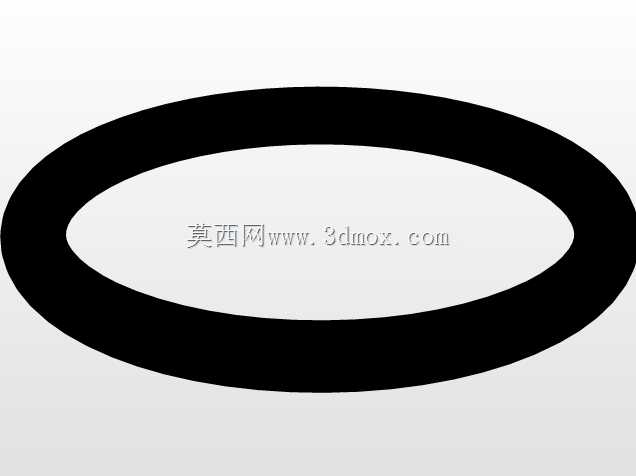

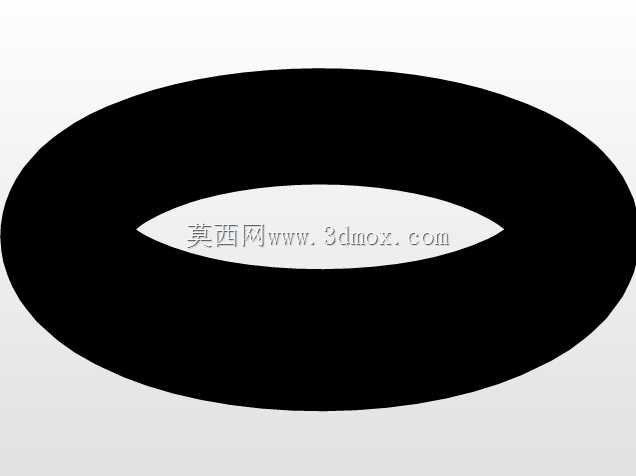

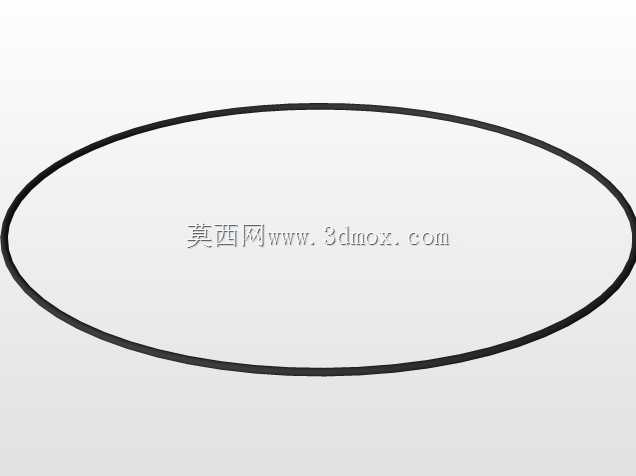

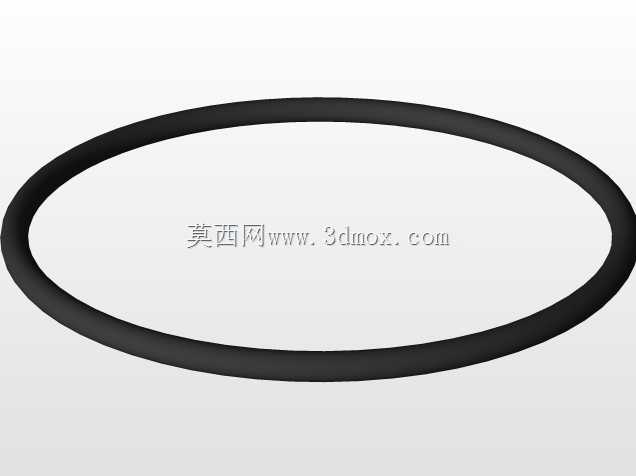

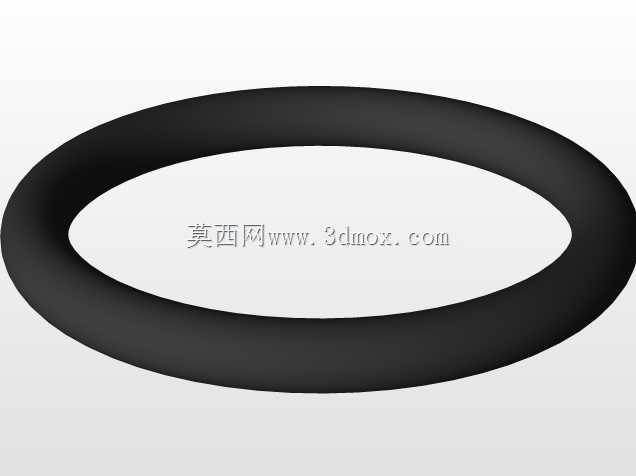

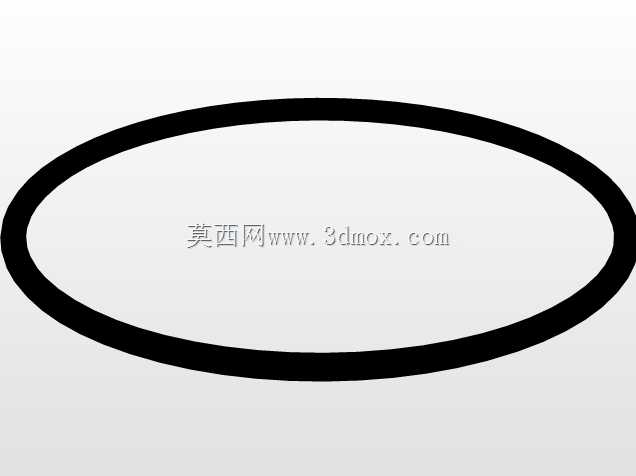

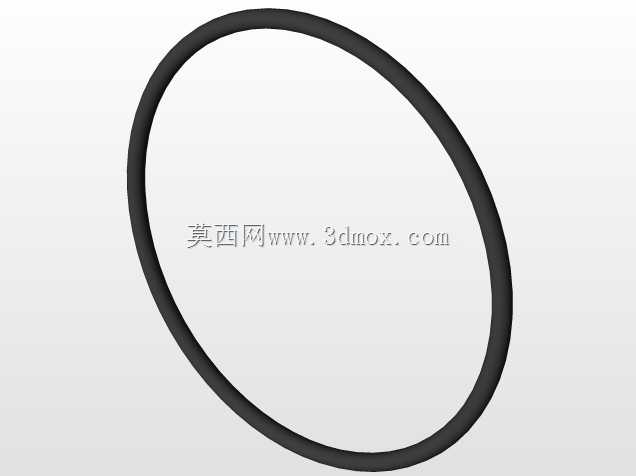

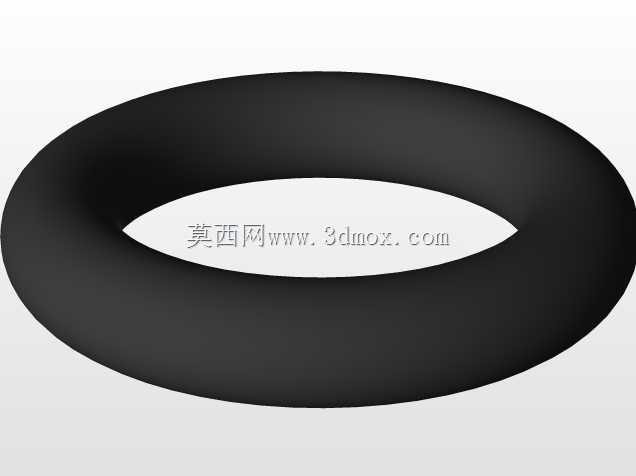

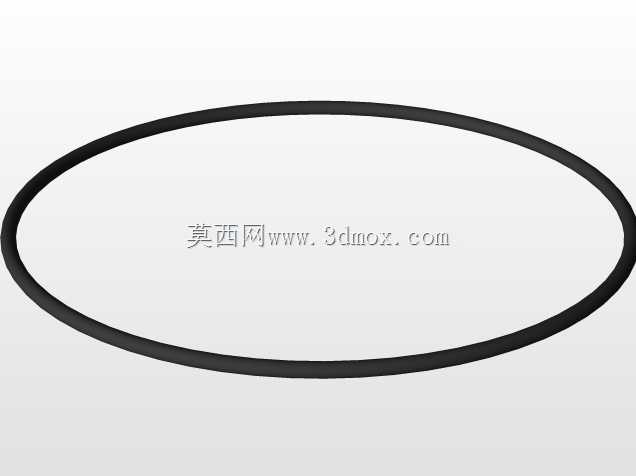

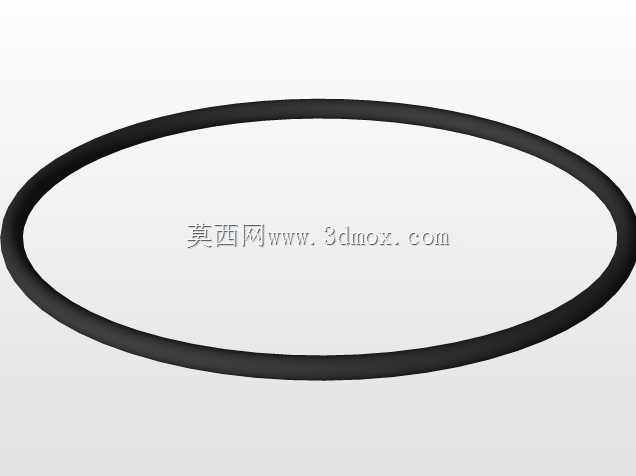

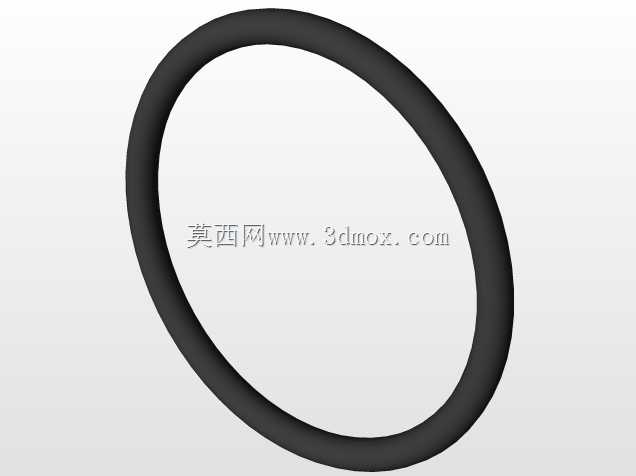

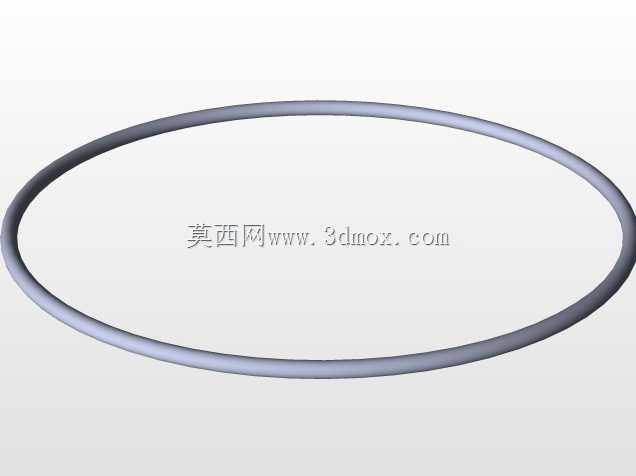

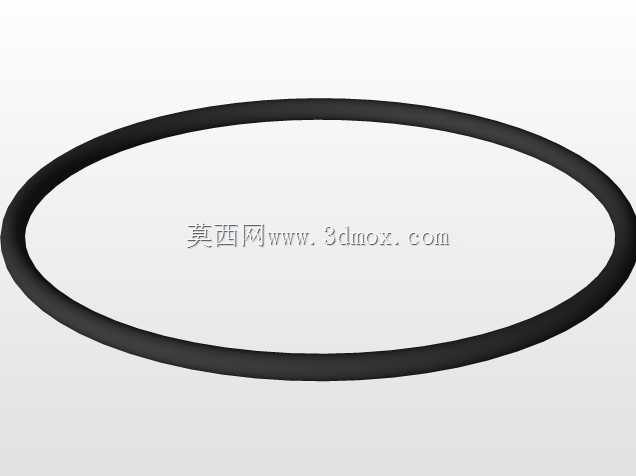

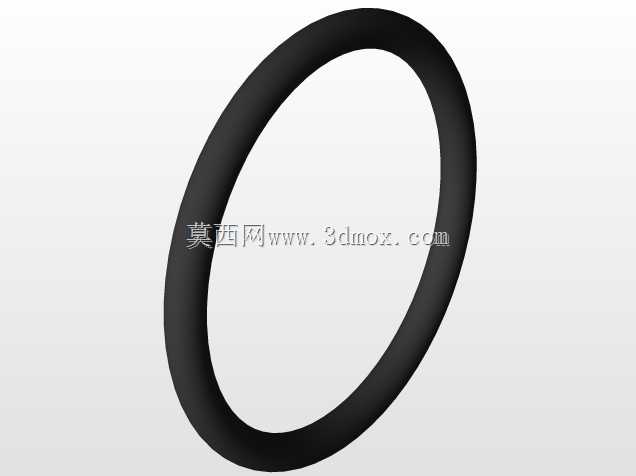

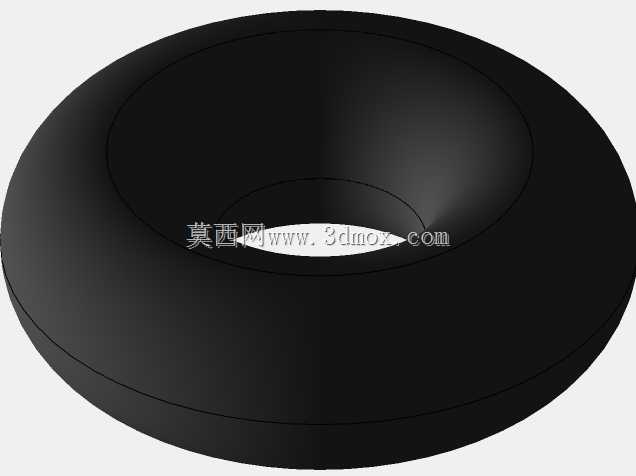

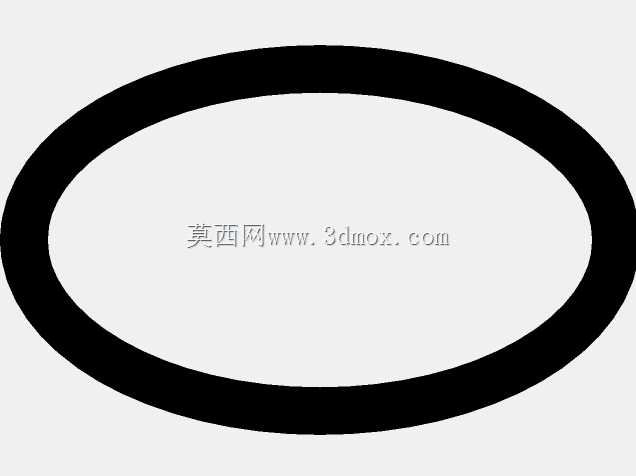

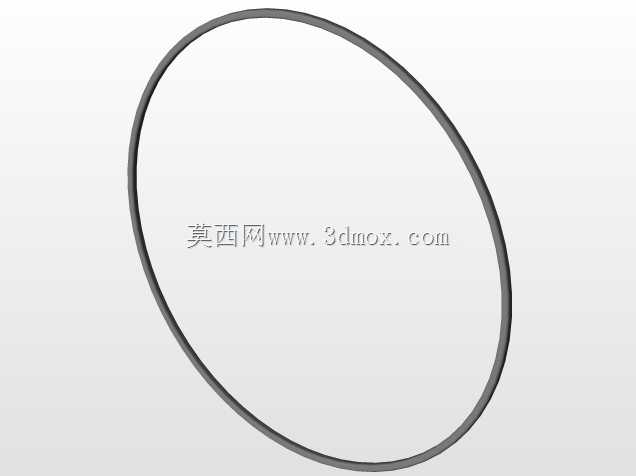

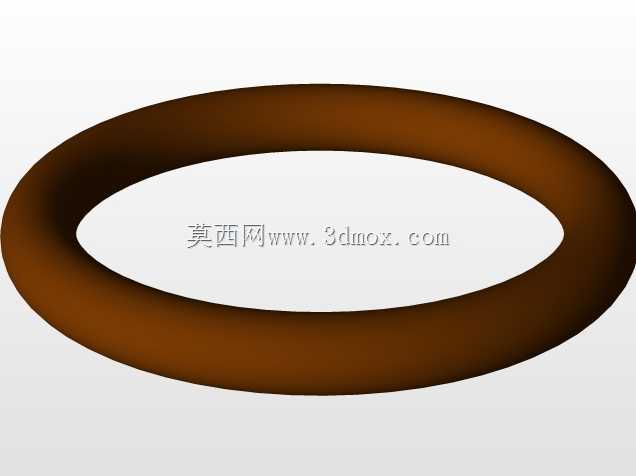

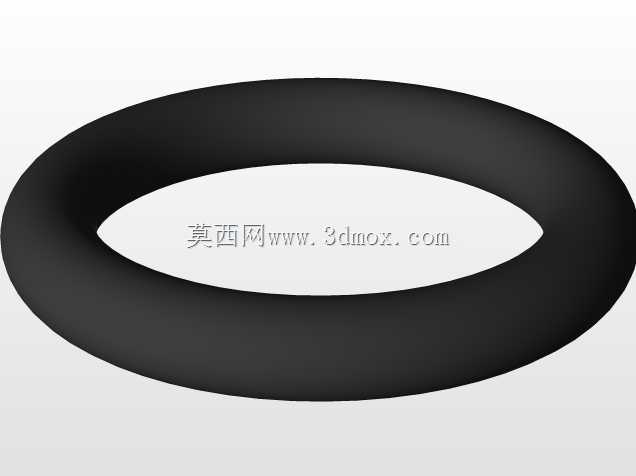

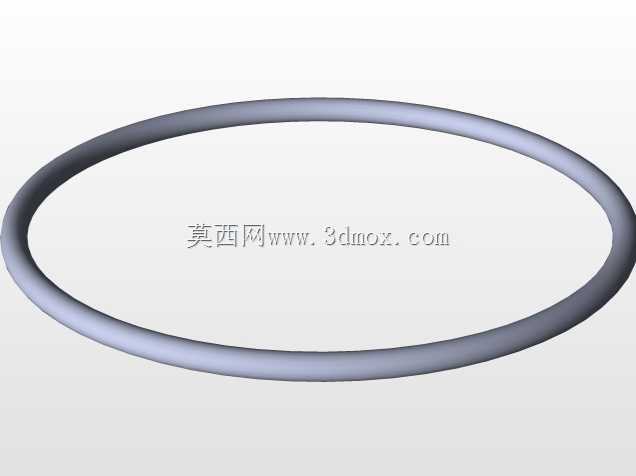

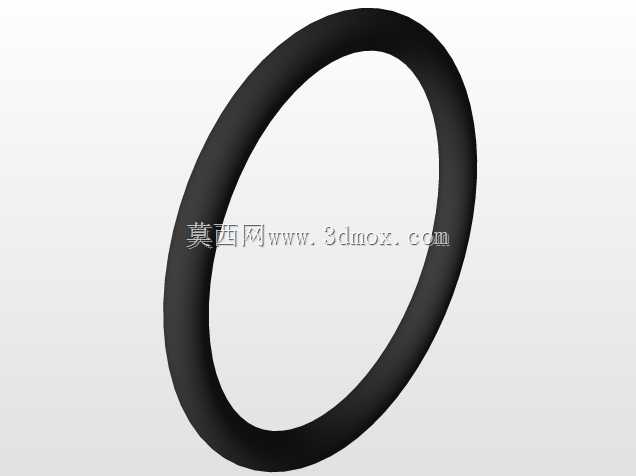

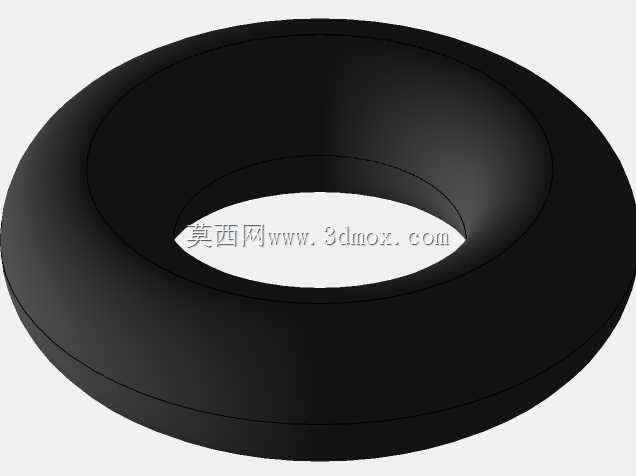

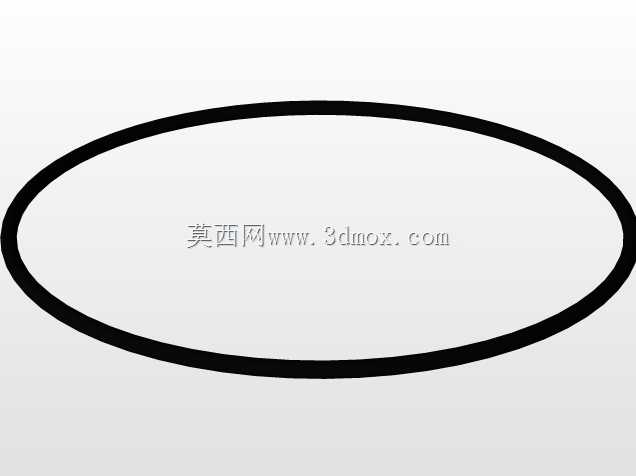

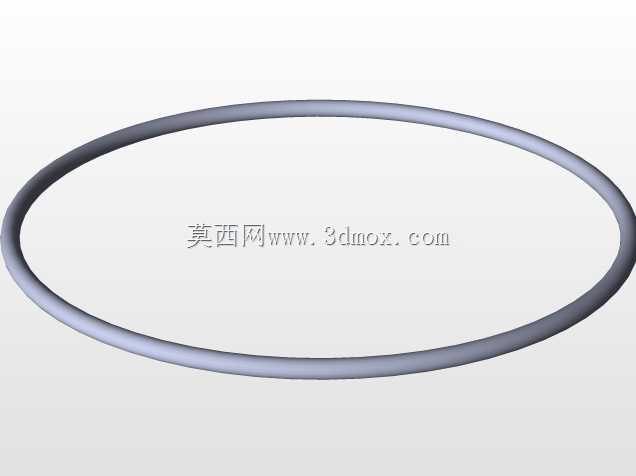

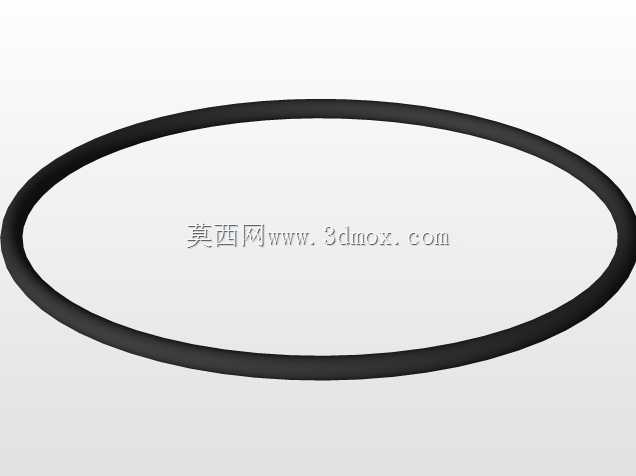

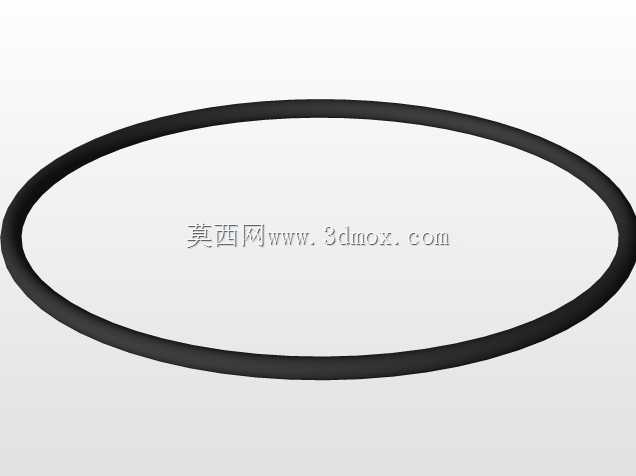

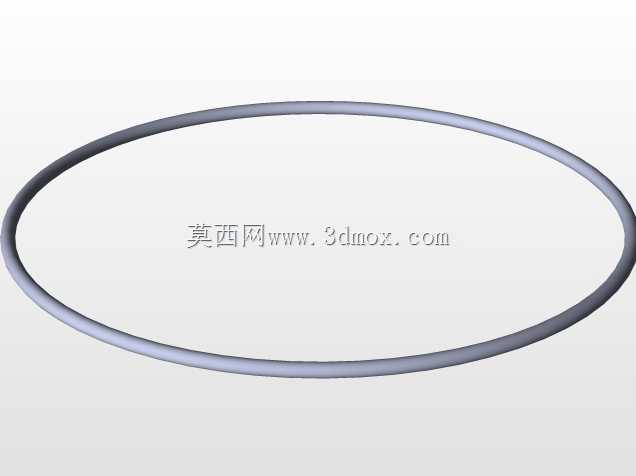

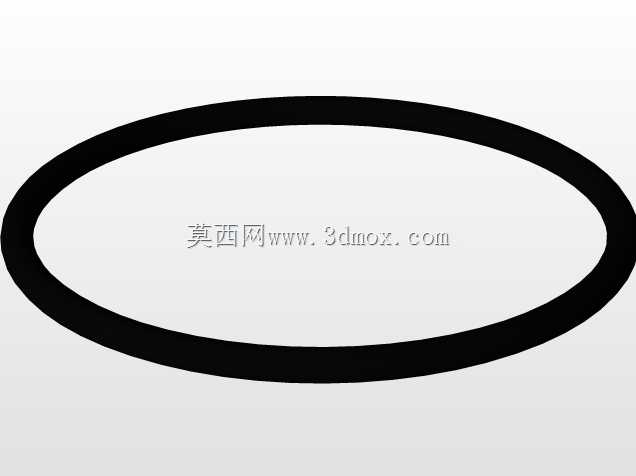

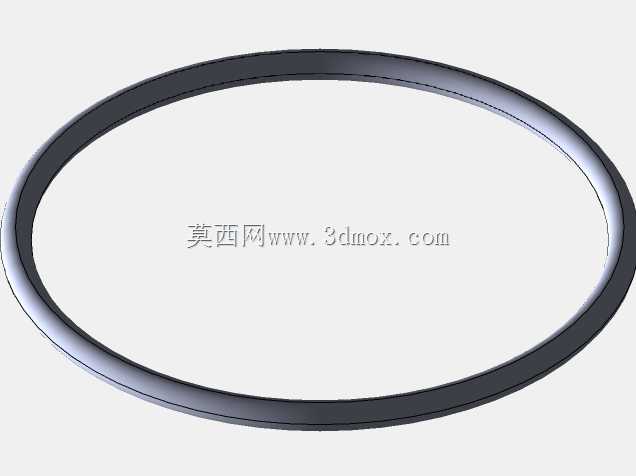

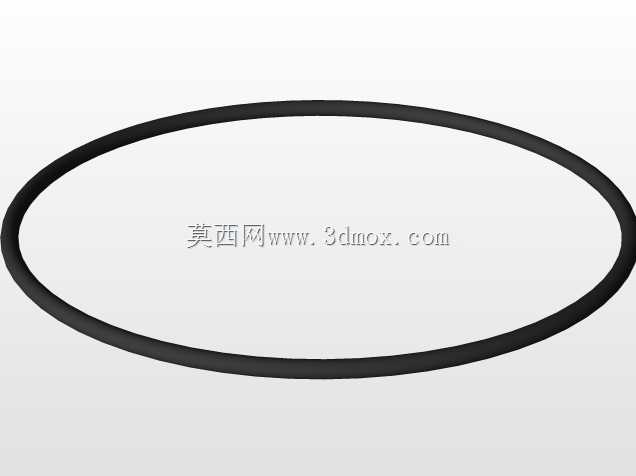

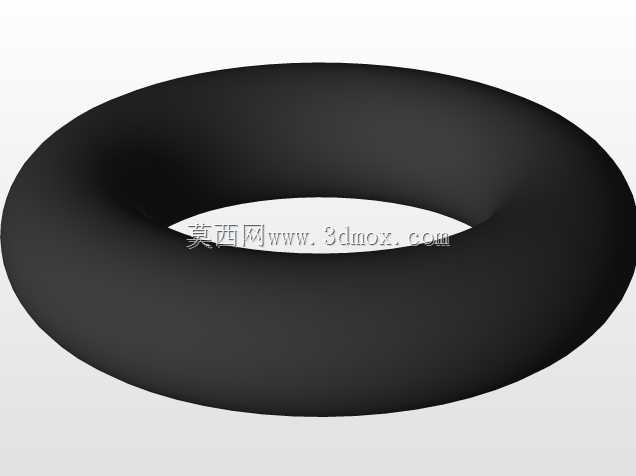

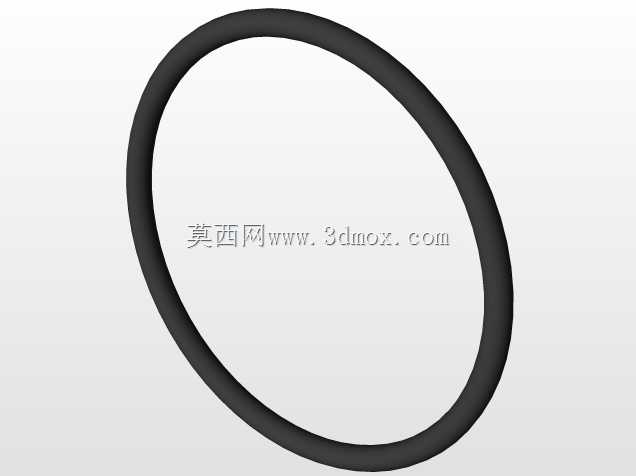

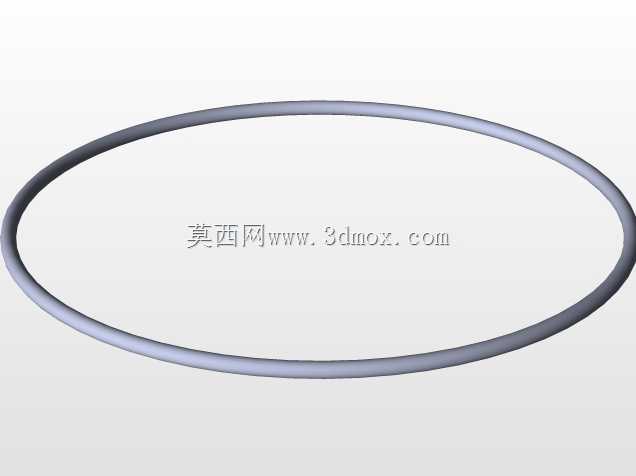

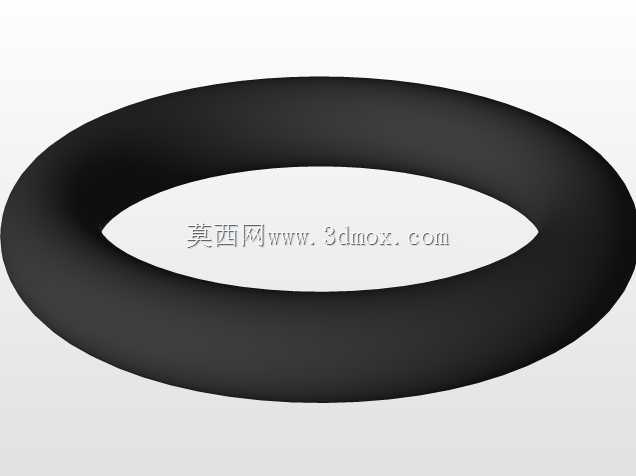

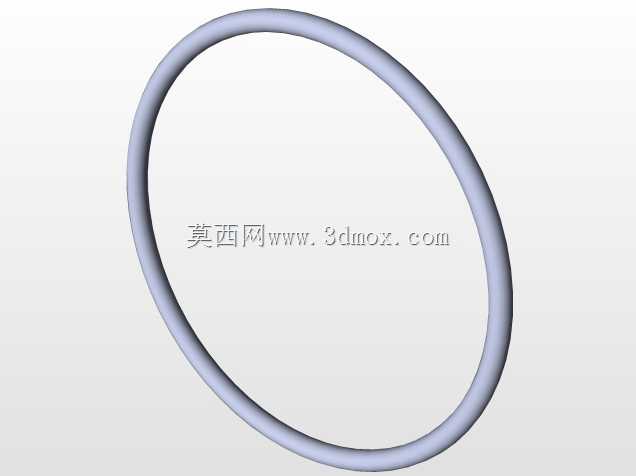

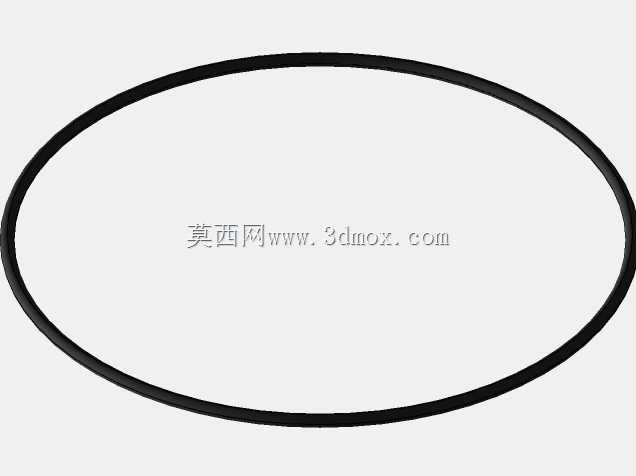

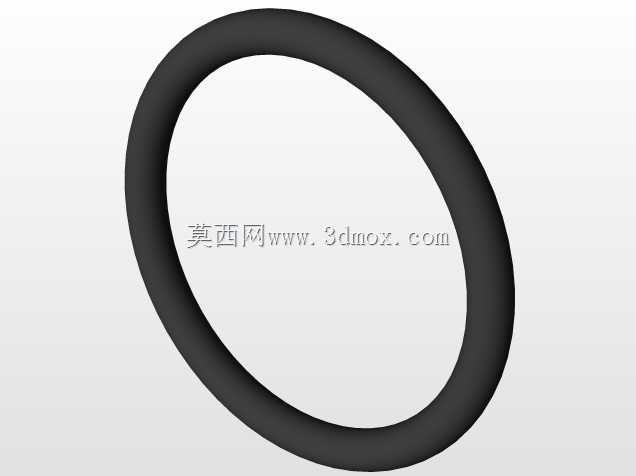

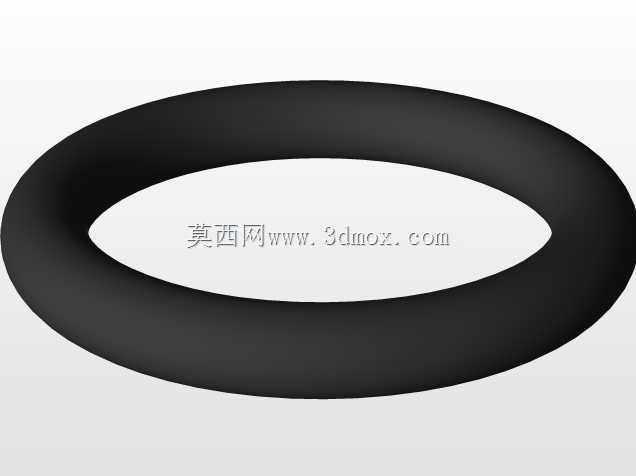

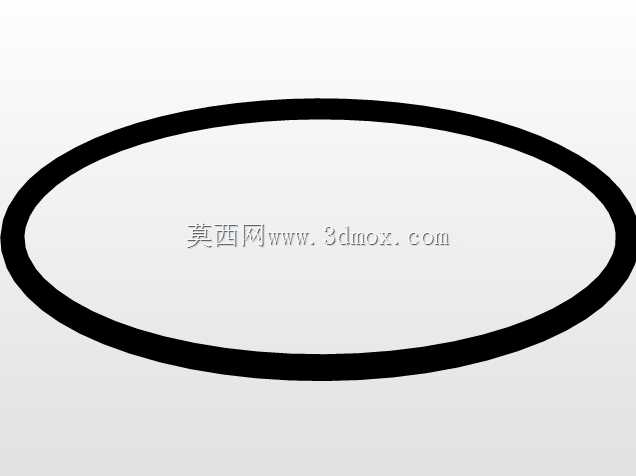

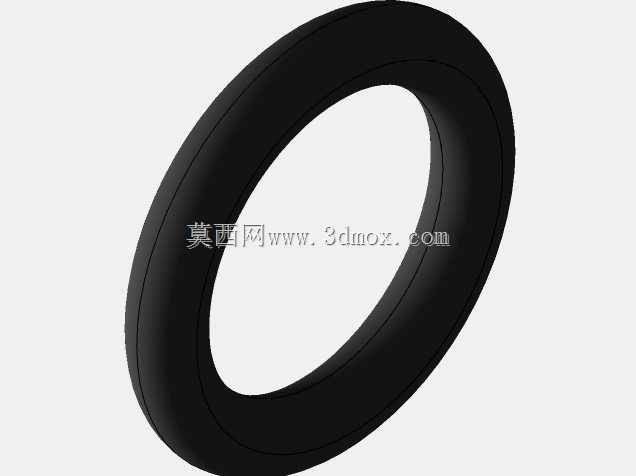

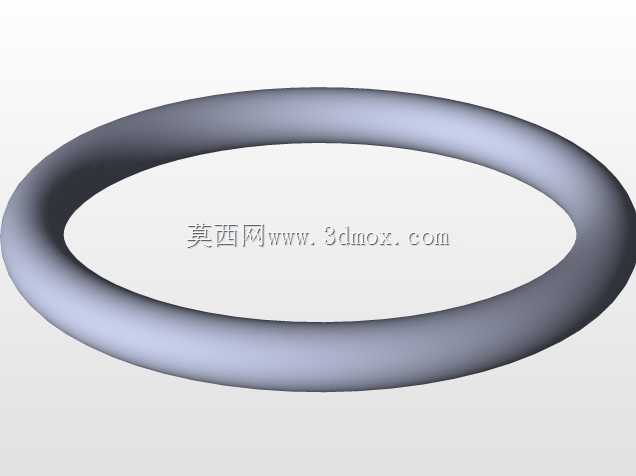

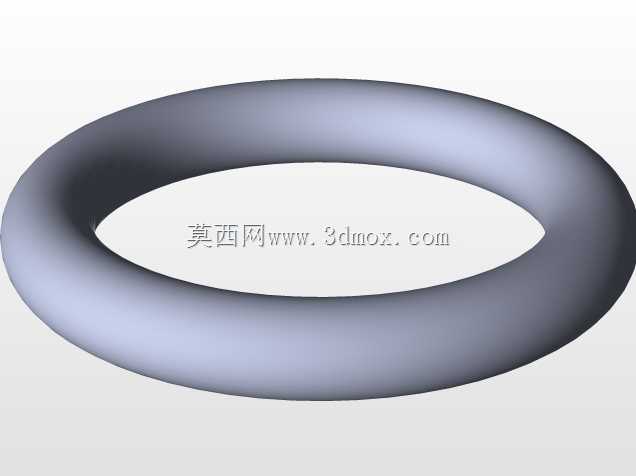

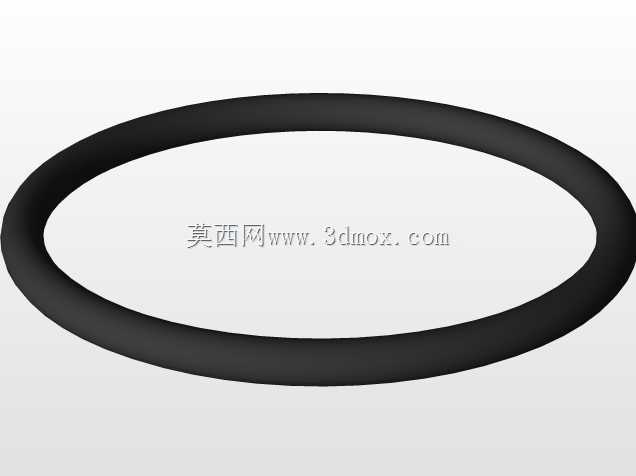

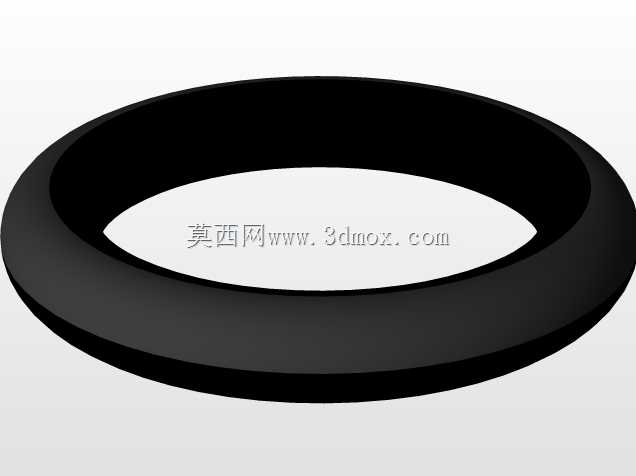

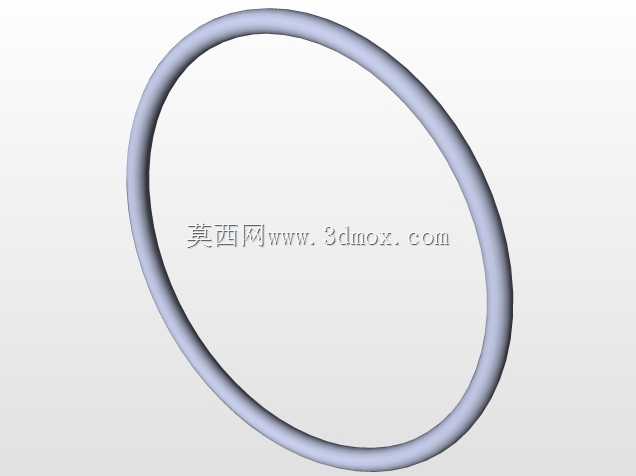

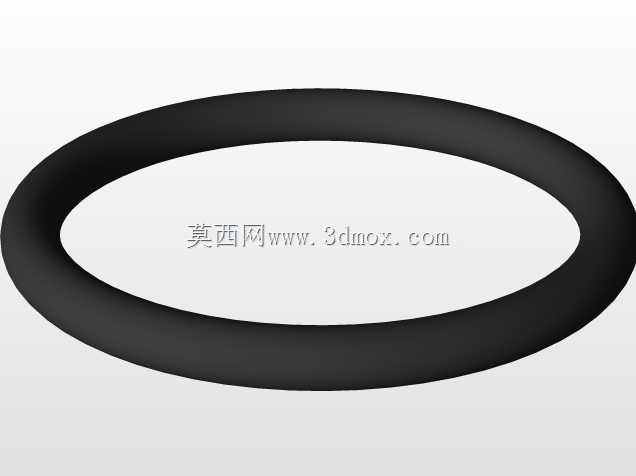

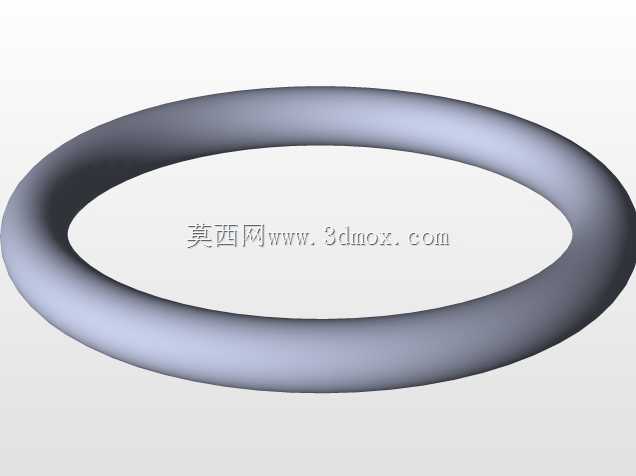

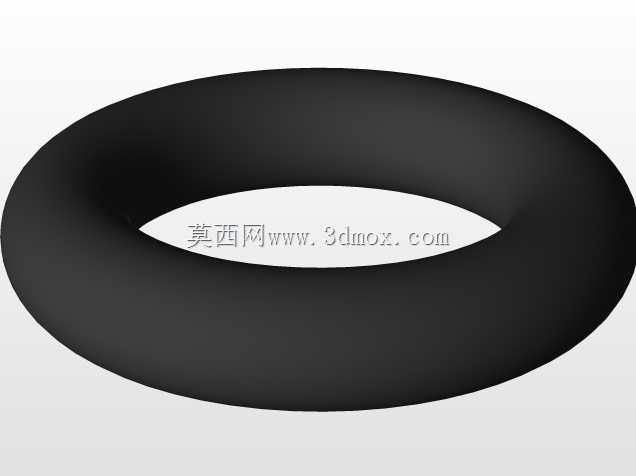

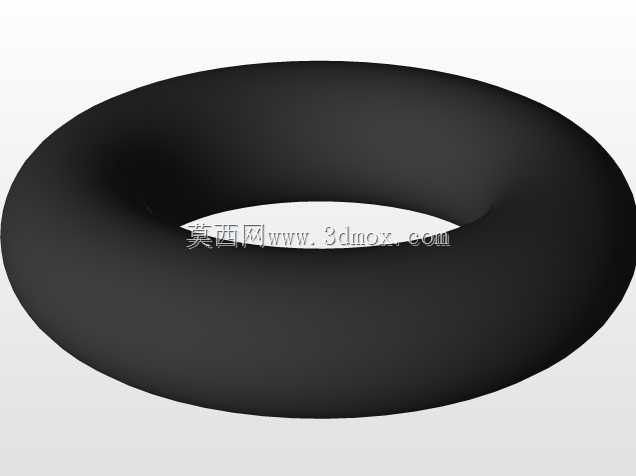

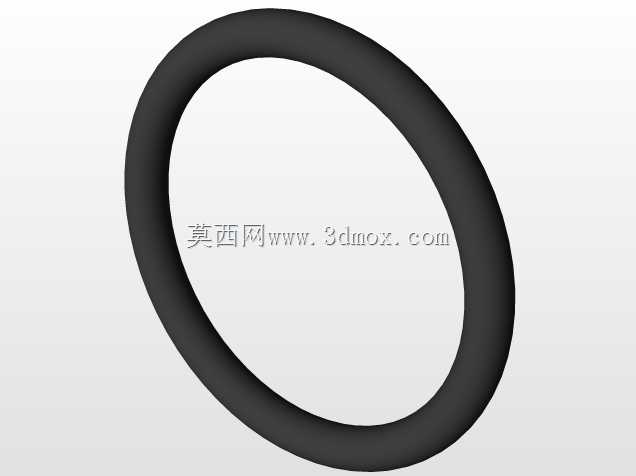

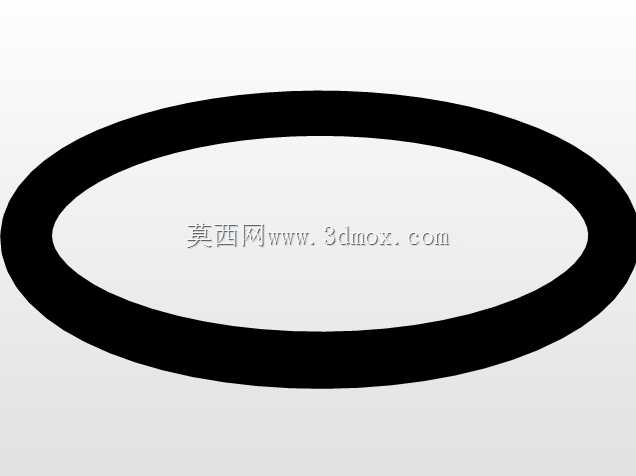

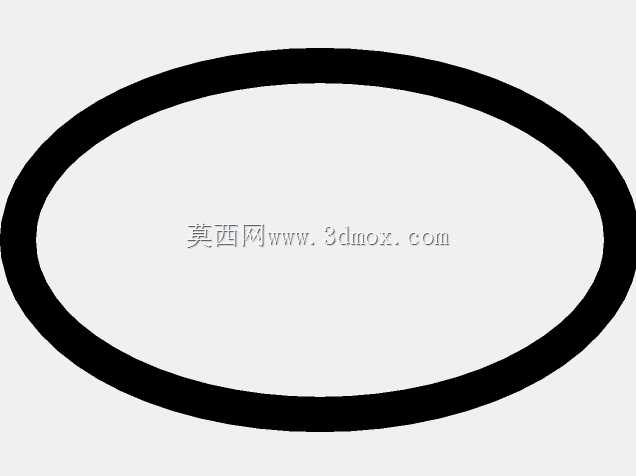

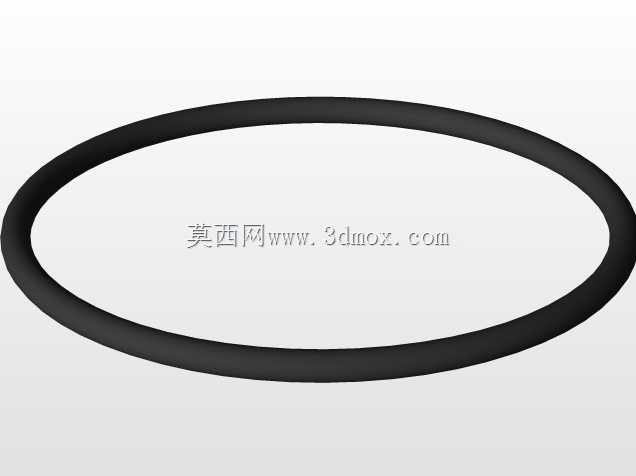

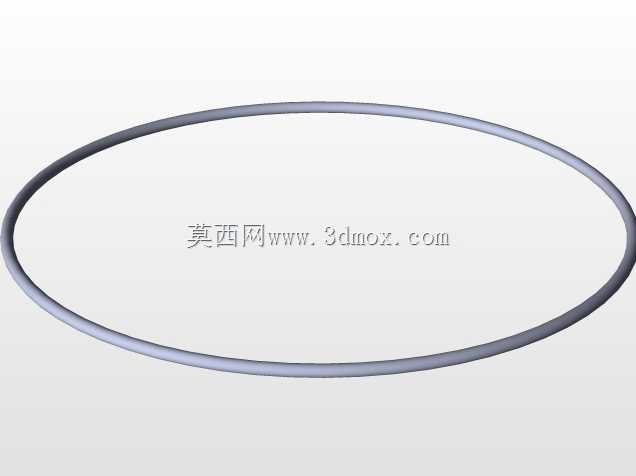

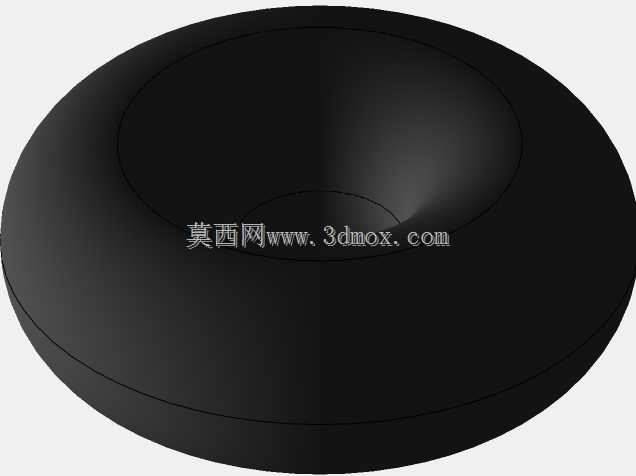

从外形结构来看，这款O型圈采用标准的圆环截面构型，截面为正圆形，内外径的尺寸公差严格匹配对应规格的安装沟槽尺寸公差带，安装时需要注意配合面的粗糙度要求，通常与O型圈接触的金属面粗糙度要控制在Ra0.8-Ra1.6之间，粗糙度过大会在装配时划伤O型圈表面，形成微观的泄漏通道，粗糙度过小则会导致密封接触面无法形成稳定的油膜，动密封场景下会出现干摩擦加剧磨损的问题。在安装边界的设计考量上，要注意沟槽的倒角处理，所有与O型圈接触的棱边都要做0.2-0.5mm的圆角倒钝，避免装配时尖锐棱边切伤密封件，同时在动密封场景的沟槽一侧要设计合理的挡圈安装槽，当系统工作压力超过10MPa时，需要搭配聚四氟乙烯材质的挡圈使用，防止高压下O型圈被挤入配合件的间隙中，造成剪切破损。

在实际选型应用中，这类丁腈橡胶材质的O型圈适用的工作温度范围通常在-30℃到120℃之间，能够兼容常规的矿物液压油、润滑脂、水基乳化液等工作介质，如果是应用在磷酸酯抗燃油的液压系统中，则需要更换为氟橡胶材质的同尺寸规格产品，避免橡胶材料与介质发生溶胀反应导致密封失效。从设备维护的角度来看，这类标准O型圈的互换性很强，不同厂家生产的同规格产品只要尺寸精度符合标准要求，都可以直接替换使用，不需要对安装沟槽做二次加工，在设备的售后维修场景中能大幅降低备件的储备成本，也能缩短故障维修的停机时间。很多现场维修人员在更换O型圈时容易忽略安装前的清洁步骤，装配前要将沟槽内的金属切屑、旧密封残留的橡胶碎屑、灰尘等杂质彻底清理干净，否则杂质夹在密封面之间会直接导致密封失效，哪怕是肉眼很难察觉的细小切屑，在系统升压后也会在密封面上压出微小的泄漏通道，导致设备运行一段时间后出现渗油问题。另外在装配时可以在O型圈表面涂抹少量与系统介质兼容的润滑脂，既能降低装配时的摩擦阻力，避免O型圈被剪切刮伤，也能在设备初次启动时帮助密封面快速形成均匀的油膜，减少初期运行的磨损量。
