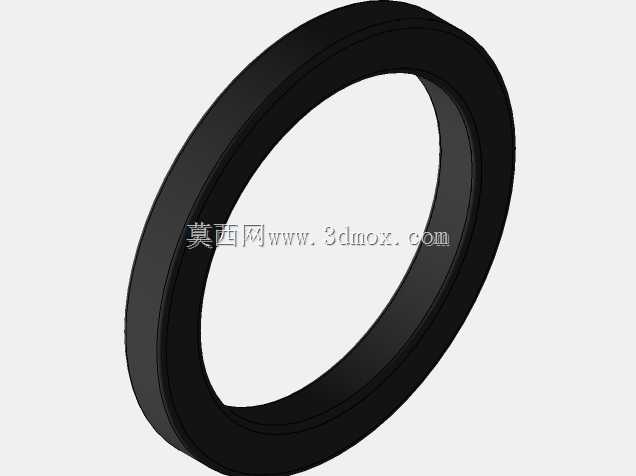

1.8x16mm规格四环密封环结构设计

　　在流体输送、液压传动以及各类旋转轴系的工况场景里，环形密封件是保障系统压力稳定、避免介质泄漏的核心基础零件，本次涉及的四环结构环形件，主要适配轴径16mm、密封槽轴向宽度1.8mm的安装空间，这类窄截面密封环常应用在小型液压阀组、微型泵体以及精密气动元件的动密封或静密封位置，相比单环密封结构，四环的多道接触唇边设计可以在有限的安装空间内构建多道密封屏障，逐级降低介质泄漏的压力差，即使单道唇边出现轻微磨损，剩余的密封结构依然可以维持基础的密封性能，大幅提升密封组件的使用寿命。从实际使用场景来看，这类小尺寸四环密封件多安装在阀芯与阀套的配合间隙处、小型旋转轴的端盖位置，或是微型气缸的活塞与缸筒之间，工作时需要耐受对应工况下的介质压力、

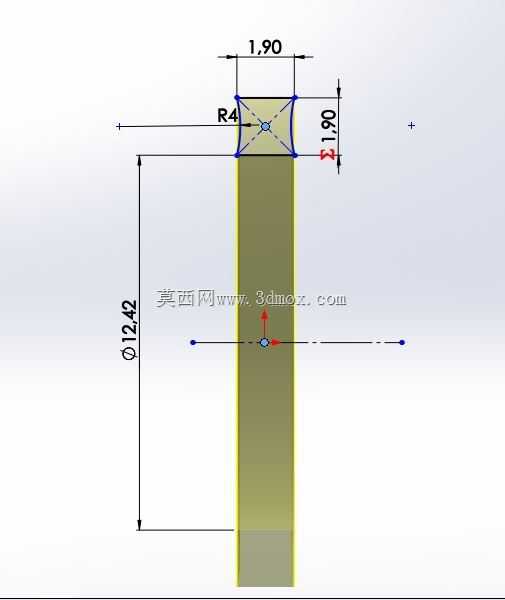

　　温度变化，同时要适配配合件之间的微小同轴度偏差，避免因为安装偏心导致的密封偏磨问题。设计这类环形密封件时，首先要明确安装边界的尺寸约束，径向方向需要匹配轴与孔的配合公差，预留合理的压缩量，过大会导致装配阻力过高、摩擦磨损加剧，过小则无法形成足够的接触压力实现密封；轴向方向1.8mm的宽度限制，要求四环的每道唇边厚度、唇边之间的泄压槽尺寸都要经过精准核算，在有限的轴向空间内既要保证唇边有足够的弹性变形空间，又要让泄压槽可以容纳少量渗透的介质，形成逐级减压的密封效果。结构设计上，四环的截面采用对称式布局，四道环形唇边沿轴向均匀分布，每道唇边的接触端设计有微小的圆弧过渡，避免尖锐棱边在装配时被剪切损坏，

　　同时可以降低工作过程中与配合面的摩擦阻力；唇边根部设计有适当的圆角，减少应力集中，避免在反复压缩变形过程中出现根部开裂的问题。零件的内外径尺寸需要严格匹配安装位置的公差要求，通常内径会比适配轴径小一定数值，装配后依靠材料的弹性抱紧轴面，外径比安装孔径略大，装配后贴紧孔壁，从而在径向形成稳定的密封接触压力。在实际选型应用中，这类四环密封件可以替代多组单O型圈的组合密封方案，大幅缩减密封结构占用的轴向空间，非常适合结构紧凑的小型液压、气动元件使用，安装时需要注意配合面的粗糙度要求，避免表面存在尖锐毛刺、加工刀痕划伤密封唇边，装配前可以在配合面涂抹少量适配的润滑介质，降低装配过程中的摩擦阻力，同时减少初期工作阶段的磨损量。

　　不同于大尺寸密封件可以通过增加截面尺寸提升密封性能，小截面的四环密封件对尺寸精度的要求更高，每一道唇边的尺寸偏差都会直接影响整体的密封效果，建模过程中需要严格控制各道唇边的同轴度、截面轮廓的尺寸精度，确保零件加工成型后各道唇边都能均匀接触配合面，不会出现局部接触压力过大或过小的问题。从功能特性来看，这种四环结构的密封件既可以用于静密封场景，封堵两个静止配合件之间的间隙，也可以用于低速动密封场景，适配往复运动或者低速旋转的轴系密封需求，多道密封结构可以有效阻挡介质中的微小杂质进入配合间隙，减少杂质对配合面的磨损，间接提升整个传动或流体系统的使用寿命。在进行三维结构建模时，需要重点关注截面轮廓的绘制，每道唇边的角度、厚度、根部圆角都要符合密封设计的力学要求，通过回转特征生成整体结构后，还要验证装配状态下的压缩变形量，模拟不同压力工况下的唇边变形情况，确保在工作压力范围内，唇边始终能与配合面保持足够的接触压力，同时不会因为压缩量过大导致材料发生永久塑性变形。这类小规格密封件在精密机械、小型流体控制设备中的应用十分广泛，很多紧凑型液压阀、微型气泵、小型医疗器械的流体通路里都能看到这类多环密封结构的身影，相比传统的单密封环结构，在同等安装空间下，四环结构的密封可靠性更高，对工况波动的适应能力更强，即使在介质压力存在小幅波动的情况下，多道唇边也可以自适应调整接触压力，维持密封性能的稳定。
