AISI50-2标准工业传动滚子链节

在连续运转的工业传动场景里，链传动的可靠性直接决定整条产线的稼动率，这款AISI50-2规格的双排链节，正是针对中重载传动工况开发的基础传动单元。日常在包装线的主传动段、农用机械的动力传输路径、输送设备的牵引段，都能见到这类链节的应用，它不像齿轮传动对安装中心距有严苛的公差要求，也不像皮带传动存在长期运转打滑丢转的问题，能在多粉尘、有少量油污的车间环境里保持稳定的动力传递效率。

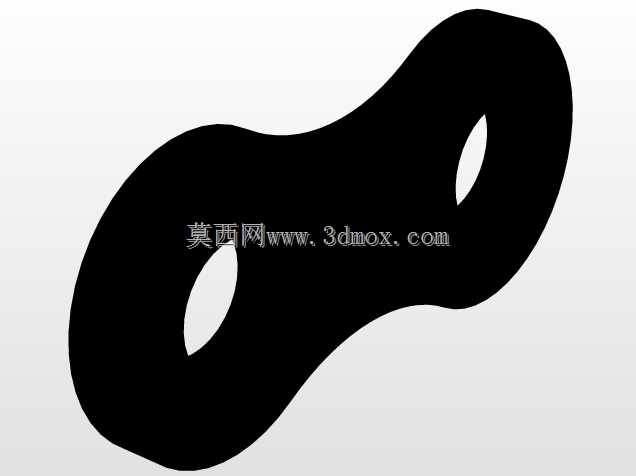

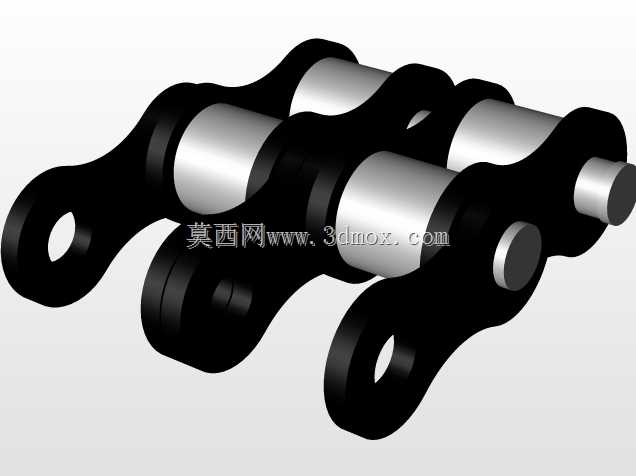

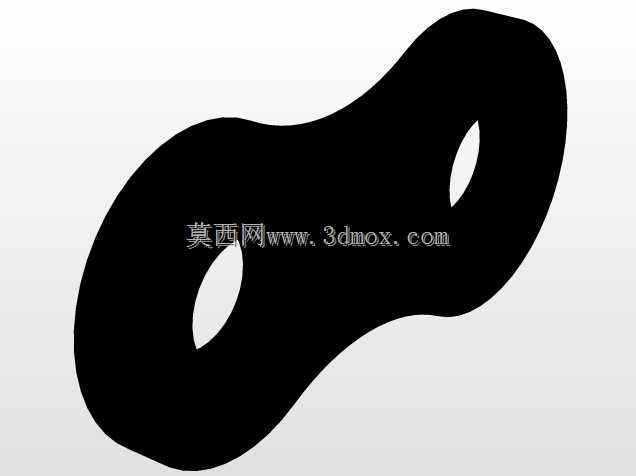

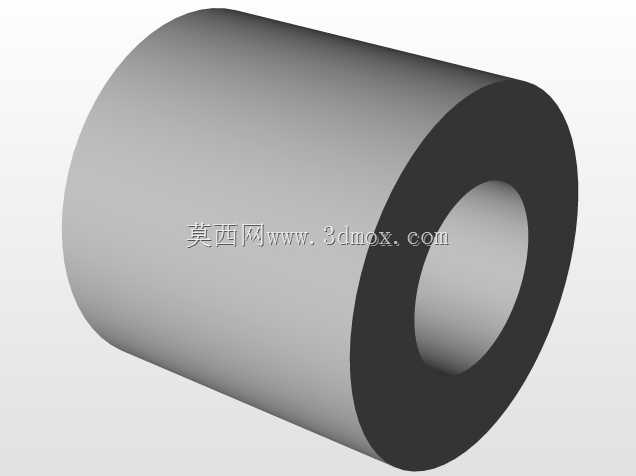

从结构设计逻辑来看，这款双排链节采用内外链板交错叠装的结构，外链板与销轴采用过盈压装配合，保证链节受拉时不会出现销轴窜动脱出的问题；内链板与套筒同样为过盈配合，套筒与销轴之间预留合理的间隙配合量，保证链节绕链轮转动时能灵活弯折，不会出现卡滞。滚子采用空心套筒式结构，套装在套筒外侧，与链轮齿面啮合时为滚动摩擦，相比无滚子的套筒链能大幅降低齿面磨损，延长整套传动副的使用寿命。链板采用8字形的等强度轮廓设计，在保证链板受拉截面强度足够的前提下，尽可能削减非受力区域的材料重量，降低链传动运转时的离心力，适配更高的线速度运转工况。

从安装边界来看，这款链节的节距严格匹配AISI50系列链条的标准尺寸，相邻销轴中心距为15.875mm，双排链的排距符合对应标准的规定，能直接与同规格的标准链轮啮合安装，不需要额外做定制化的适配加工。链节的销轴两端采用铆头结构，压装后铆头直径大于外链板的销轴孔直径，防止运转过程中销轴轴向窜动。安装时需要注意，相邻链节的铰接转动方向要与链条弯折方向一致，不能反向压装导致链板受力异常。单节链节的最小弯折半径匹配标准50系列链轮的最小分度圆直径，当链轮齿数为17齿时，链节能顺畅绕入齿槽，不会出现干涉卡滞。

在实际设备选型过程中，这类双排链节的额定拉伸载荷要比同规格单排链高出近一倍，适合用在单排链载荷裕度不足、但安装空间不允许放大链条规格的场景。比如在重型辊道输送机的牵引段，受机架宽度限制无法安装大节距单排链时，采用同节距的双排链就能在不改变链轮安装尺寸的前提下，提升整套传动系统的载荷能力。设计建模时，所有配合面的公差都严格遵循链传动的行业标准，销轴与套筒的配合间隙控制在合理范围，既保证转动灵活性，又不会因为间隙过大导致传动冲击加剧。滚子的外圆尺寸与链轮齿槽的廓形精准匹配，啮合时滚子与齿面的接触应力分布均匀，不会出现局部应力集中导致的齿面点蚀或者滚子碎裂问题。

日常维护场景中，这类标准链节可以单独更换，当某一节链节出现磨损伸长、链板裂纹或者滚子碎裂时，不需要更换整根链条，只需要用拆链器取出损坏的链节，替换新的同规格链节即可，大幅降低设备的维护成本和停机时间。建模过程中对链板的边缘做了小圆角过渡处理，避免热处理过程中出现应力集中开裂的问题，同时也能减少运转过程中链板边缘对操作人员的剐蹭风险。销轴的表面做了硬化处理，表面硬度达到HRC55以上，保证与套筒长期摩擦时的耐磨性能，内链板与外链板采用等强度设计，受拉时各截面的应力差控制在10%以内，不会出现局部先断裂的失效形式。
