带法兰面六角螺母组合锚固螺栓结构

在重型设备基座固定、钢结构梁柱节点锚固、轨道交通轨枕预埋连接、大型幕墙龙骨承重固定这类对连接可靠性要求极高的场景里，这类带一体式法兰面六角螺母的组合锚固螺栓是应用频次极高的连接件，和普通外六角螺栓不同，它的结构设计完全围绕高载荷、抗松动、安装便捷性三个核心需求展开。从实际使用场景来看，这类螺栓常被用在需要预埋锚固或者穿透厚板材锁紧的工况，比如工业厂房的重型设备安装时，需要将设备机脚和混凝土地基通过锚固方式锁死，普通螺栓因为没有配套的预紧受力结构，长期受设备振动影响容易出现螺母回转松脱，而这款螺栓自带的法兰面结构，相当于在螺母和被连接件之间集成了一个大直径的承压垫圈，不需要额外加装平垫就能有效分散螺母对被连接件表面的压应力，避免软质基材或者薄板材被螺母压溃，同时法兰面和螺栓杆部的同轴度在建模时做了严格的公差约束，安装时不会出现垫圈偏位导致的受力不均问题。

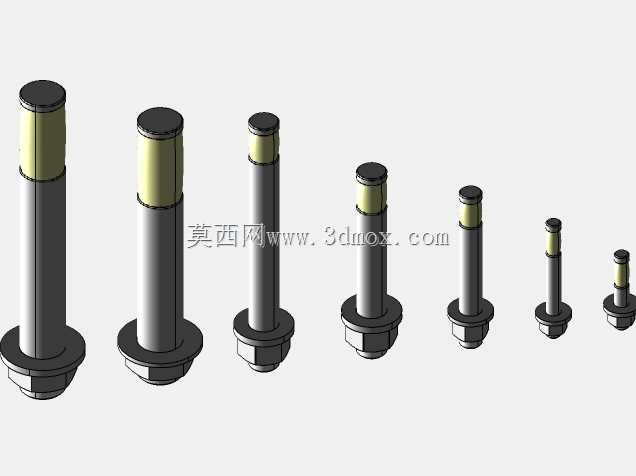

从设计思路上拆解这个零件的三维结构，首先是头部的六角螺母部分，对边尺寸按照通用紧固件标准做了参数化建模，适配常规的开口扳手、套筒扳手的夹持尺寸，不需要定制特殊安装工具，现场施工的通用性很强；螺母下方一体成型的法兰盘，外径比螺母对边尺寸大出近三分之一，接触面上没有做滚花设计，适合用在被连接件表面平整、不需要额外防滑齿破坏漆面或者镀层的场景，比如喷涂过防腐涂层的钢结构件连接，光滑的法兰面不会刮伤涂层，能保证连接部位的防腐完整性。螺栓杆部的设计做了分段处理，靠近螺母法兰的一段是光滑的光杆段，这部分的直径和安装孔的公差配合选用了过渡配合，安装时能起到精准定位的作用，避免螺栓穿入孔后出现径向窜动；光杆段往下的一段做了缩径处理，表面的黄色区域是建模时预留的涂胶段或者是预涂锁固胶的示意区域，这部分在实际安装时会涂抹厌氧型锁固胶，或者直接预装尼龙锁固圈，进一步提升抗松动性能，即使长期承受交变载荷、振动冲击，螺母也不会出现回转松脱的问题；最下端的杆部是螺纹段，螺纹牙型按照普通公制粗牙螺纹建模，牙距的选择兼顾了锁紧效率和连接强度，粗牙螺纹的导程更大，安装时拧入的速度更快，适合现场快速施工的需求，同时粗牙螺纹的牙根强度更高，在承受轴向拉力的时候不容易出现滑牙失效。

关于安装边界和尺寸设计，这款螺栓的光杆段长度是根据常见的被连接件总厚度设计的，安装时需要保证光杆段完全穿透被连接件的叠层，让法兰面完全贴合在最外层的被连接件表面，不能出现螺纹段直接承受剪切力的情况——工程里很多螺栓失效都是因为安装时螺纹段处于结合面位置，剪切力作用在牙根位置导致螺栓断裂，这个分段设计刚好规避了这个问题。螺栓的总长度预留了足够的螺纹啮合长度，按照机械设计的通用要求，螺母拧入后螺纹末端要露出2到3个牙距，既保证足够的螺纹啮合强度，又不会因为露出过长的螺纹段造成干涉或者容易积灰锈蚀。另外，杆部末端做了倒角处理，建模时按照标准的45度导入倒角设计，安装时不管是穿入安装孔还是拧入预埋的螺纹套筒，都能快速对中，不会出现螺纹刮伤安装孔或者错扣的问题。

从受力特性来看，这款螺栓的轴向抗拉强度能满足中重型载荷的连接需求，法兰面的存在让它的抗偏载能力比普通螺栓加平垫的组合更好，当被连接件表面存在轻微的不平整时，法兰面的大接触面积能更好地贴合表面，减少局部应力集中。在做三维建模的时候，各个分段的同轴度公差、螺母和法兰面的垂直度公差都做了约束，避免实际生产出来的零件出现螺母偏斜，安装后法兰面不能完全贴合的问题；螺纹部分的建模做了收尾处理，在光杆和螺纹段的过渡位置没有出现突兀的台阶，减少了应力集中点，避免螺栓在承受交变载荷的时候在过渡位置出现疲劳断裂。这类连接件在选型的时候，需要根据实际的锚固深度、被连接件总厚度、承受的轴向拉力和剪切力来选择对应杆长和直径的规格，三维模型的参数化设计也方便设计人员快速修改尺寸，适配不同的安装工况，不需要从零开始建模，能大幅提升结构设计阶段的选型和出图效率。
