带安装固定板重型工业脚轮结构

　　在各类工业生产场景中，物料周转、设备移位的需求贯穿车间运维、产线调整、仓储转运全流程，脚轮作为直接承载设备重量、决定移动顺畅度的核心部件，其结构可靠性直接影响现场作业效率。本次呈现的这款带安装固定板的脚轮，适配重载类设备的移动需求，常见于重型工装台、大型仓储货架、工业移动机柜、重型物料周转车的底部安装，单轮承载能力覆盖中重载区间，可适配车间环氧地坪、硬化水泥地面、钢板地面等多种常见工业地面工况。

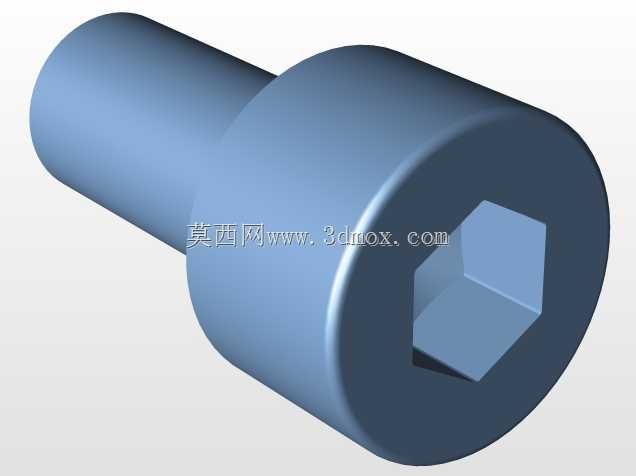

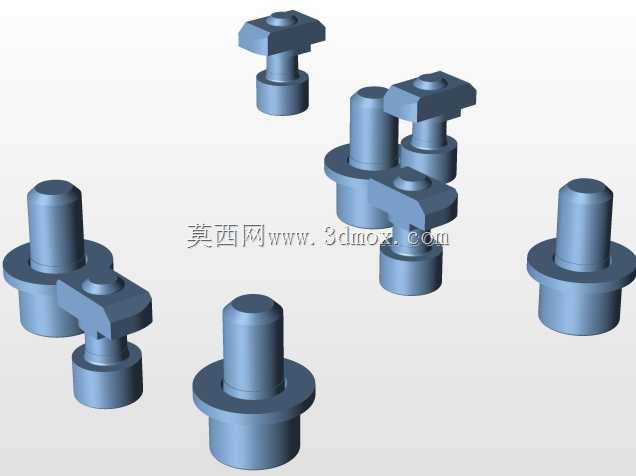

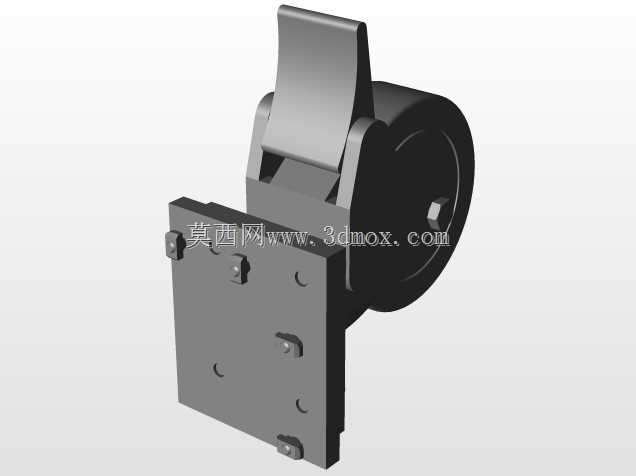

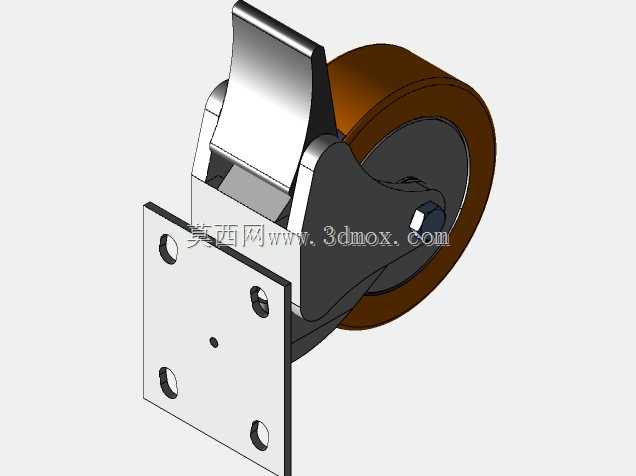

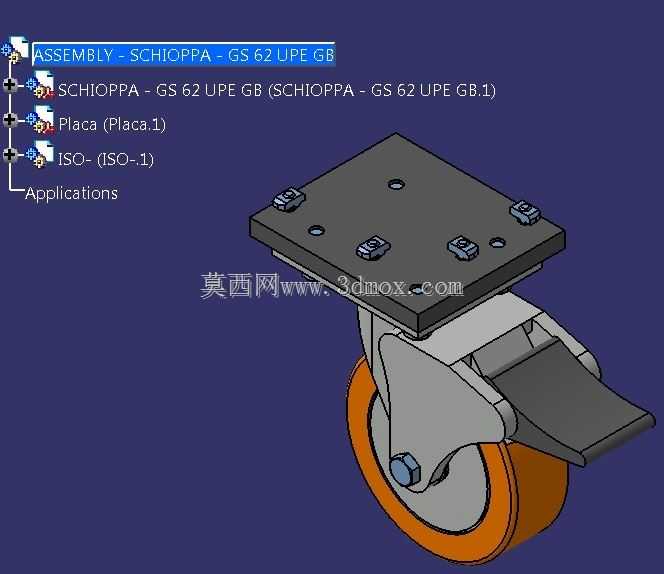

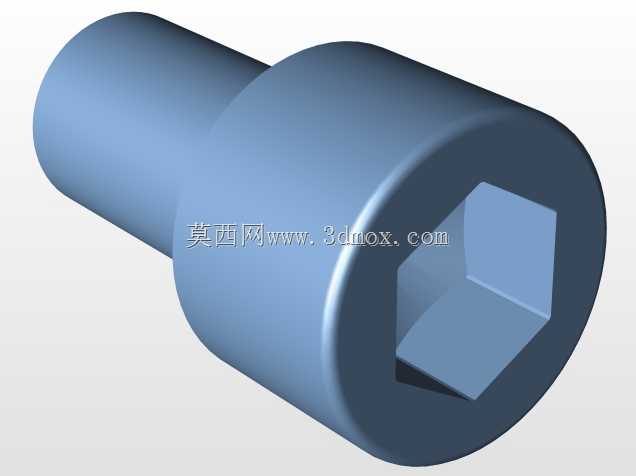

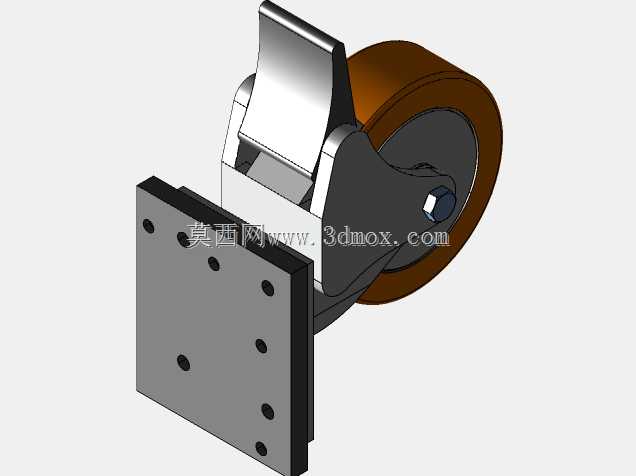

　　从结构设计来看，这款脚轮采用分体式装配逻辑，核心分为安装固定板、转向支架、滚轮本体、制动组件四个部分。安装固定板为方形钢板结构，板面预留多组规则排布的安装孔位，孔位间距遵循通用工业安装尺寸规范，可直接通过螺栓与设备底部的安装梁、安装板锁紧固定，无需额外加工转接板，安装时可根据设备底部的安装面尺寸选择对应孔位锁紧，适配不同规格的设备底部安装边界，安装板与支架连接部位做了加厚处理，避免重载情况下连接部位出现应力变形。转向支架采用冲压焊接成型的金属结构，支架与安装板之间采用回转支承结构连接，转向时转动阻力小，重载情况下不会出现转向卡滞、支架偏摆的问题，支架两侧的轮轴安装位做了同轴度强化处理，保证滚轮转动时无偏磨、异响问题。滚轮本体采用高耐磨的聚氨酯材质轮面搭配金属轮芯，轮面宽度较常规轻型脚轮更宽，可有效降低单位面积的地面压强，避免在环氧地坪等软质地面留下压痕，同时聚氨酯材质具备一定的减震性能，移动经过地面接缝、小型凸起时可缓冲震动，避免设备上的精密元器件受震动影响。制动组件集成在支架上部，踩下制动踏板后可同时锁定滚轮转动与支架转向，保证设备停靠在斜面、有震动的工位时不会出现滑移移位，制动踏板的踩踏行程经过优化，操作人员用脚即可轻松触发，无需弯腰手动操作，适配车间现场的快速操作需求。

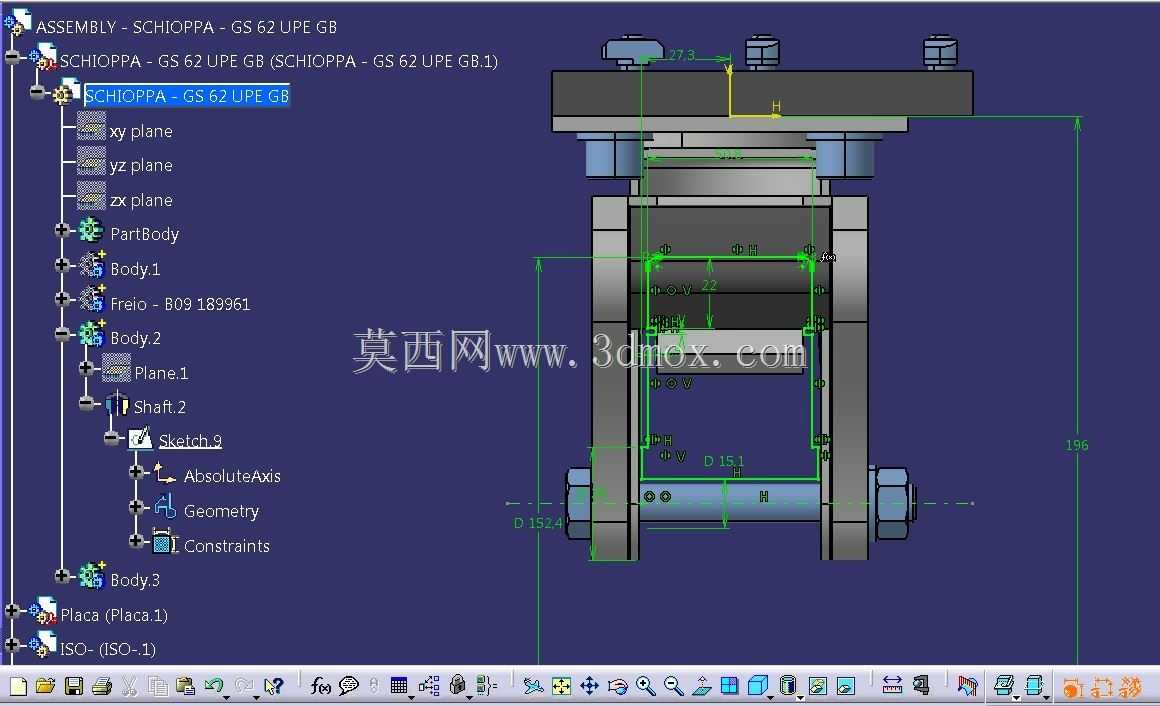

　　在实际选型应用中，这类脚轮的安装边界需要重点关注几个维度：首先是安装板的整体尺寸与孔位间距，需要匹配设备底部的安装梁宽度，避免安装时孔位错位；其次是脚轮的整体安装高度，即安装板上表面到滚轮最低点的垂直距离，多轮配套使用时需要保证所有脚轮的安装高度一致，避免出现个别脚轮悬空、承载不均的问题；另外滚轮的回转半径需要提前核算，保证设备在狭窄通道转向时，滚轮不会与设备底部的突出结构、周边的设备柜体发生干涉。设计建模过程中，这款脚轮的各个装配零件都做了公差配合预留，轮轴与支架孔位采用间隙配合，保证转动顺畅，回转部位的间隙控制在合理区间，避免转向时出现旷量，制动片与滚轮轮面的接触位置做了弧度匹配，保证制动时接触面积足够，锁定可靠。

　　不同于轻型家具脚轮，工业重载脚轮的设计核心优先保证承载可靠性与长期使用的耐用性，这款脚轮的轮芯采用金属材质，避免长期重载下轮芯变形，轮面与轮芯之间采用牢固的粘接工艺，避免大推力移动时轮面与轮芯脱层。在焊接工序的结构处理上，支架的焊接部位都做了圆角过渡，避免应力集中导致焊缝开裂，表面做了防锈镀层处理，可适配车间潮湿、有少量切削液飞溅的工况，不会轻易出现锈蚀卡滞的问题。在产线实际应用中，这类脚轮通常四个为一组配套使用，根据设备的总重量选择对应承载等级的型号，部分需要频繁移动的重型设备还会搭配两个定向轮两个万向轮的组合，平衡移动时的直线稳定性与转向灵活性。建模过程中对各个运动部件的运动行程都做了干涉检查，制动踏板踩下到锁定位置时不会与支架、安装板发生磕碰，滚轮转动到极限角度时也不会摩擦支架侧板，所有装配关系都符合实际生产的装配工艺要求，可直接用于设备选型的配套建模、脚轮零部件的结构参考。
