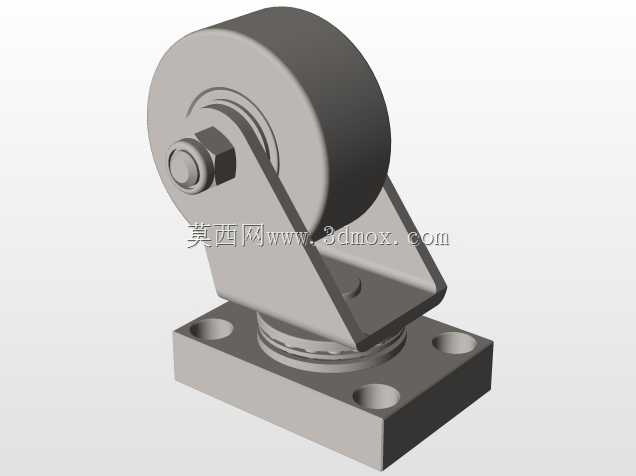

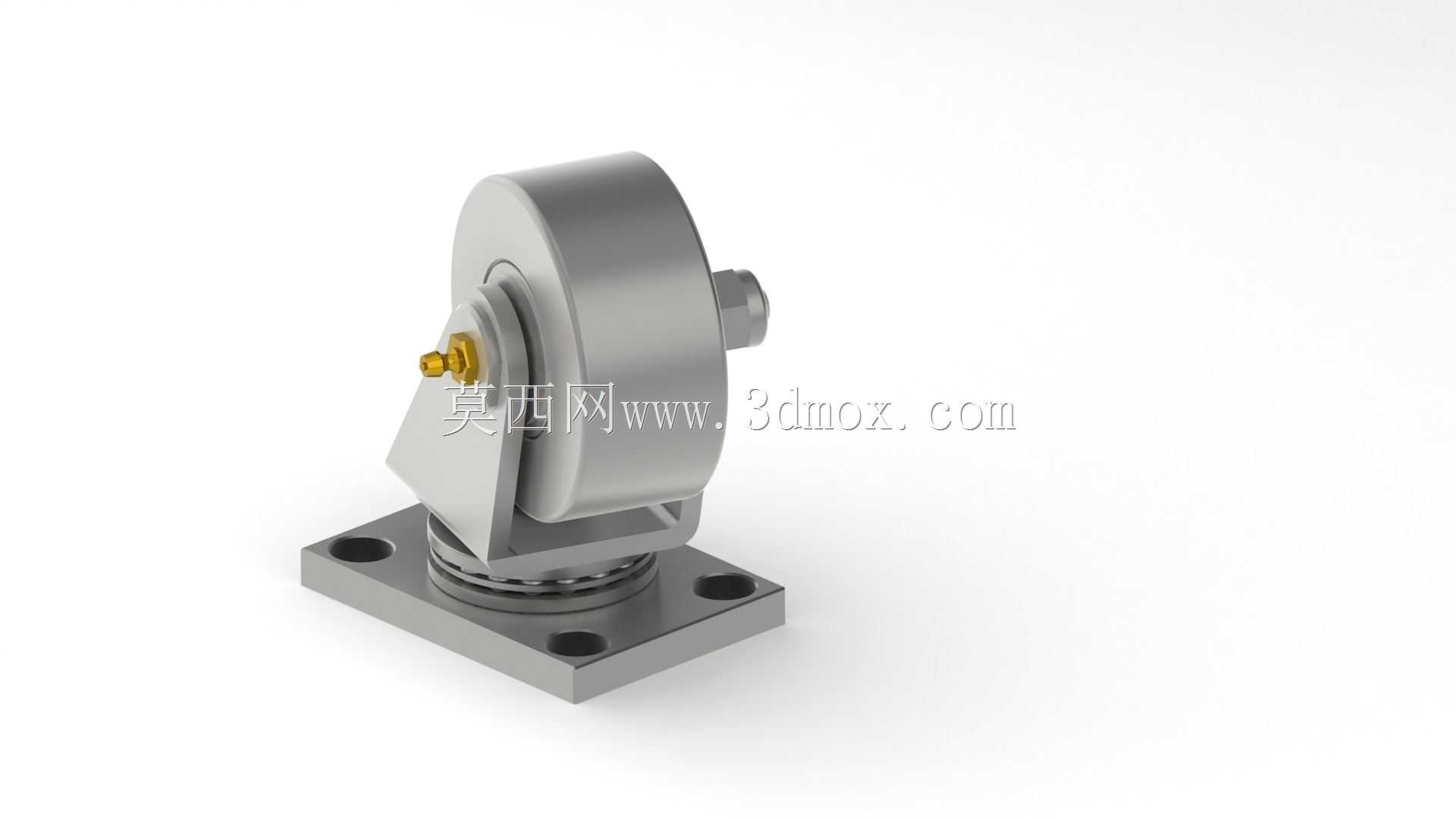

带安装底座不锈钢重载万向脚轮结构

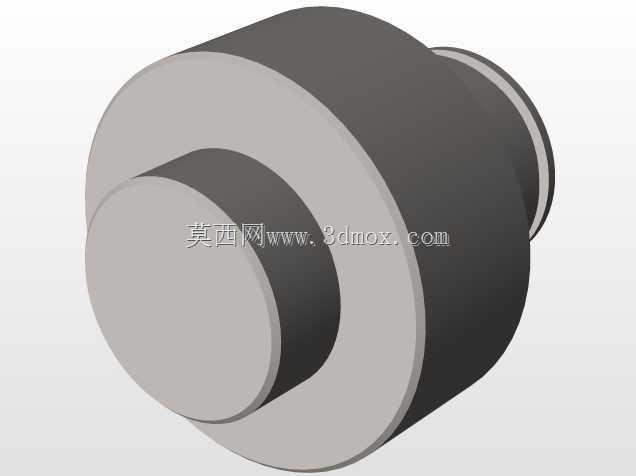

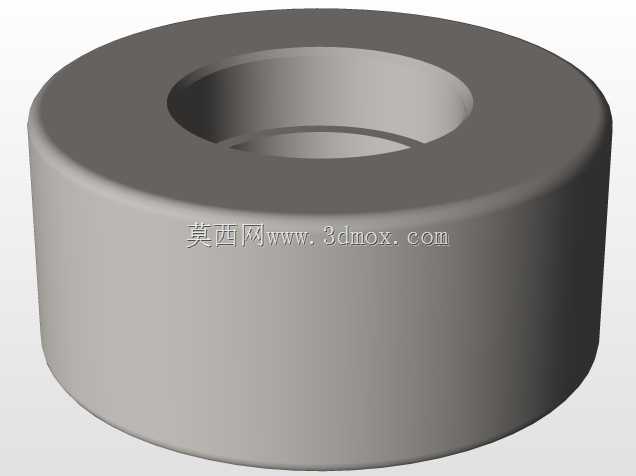

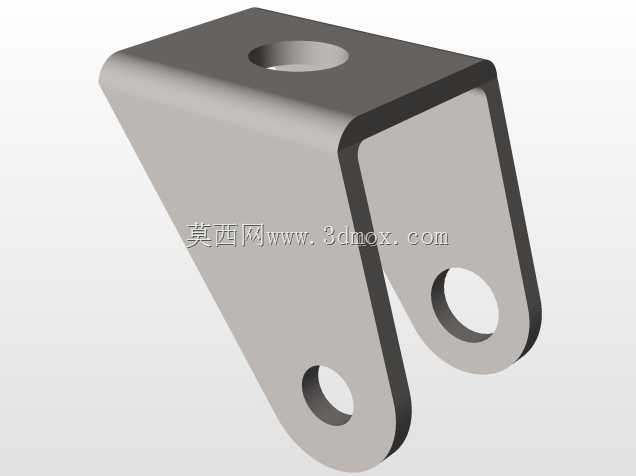

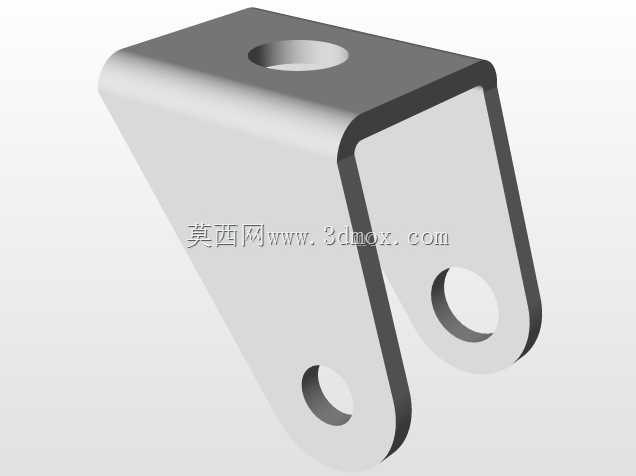

这款带方形安装底座的不锈钢万向脚轮，核心应用场景集中在食品加工车间输送设备、医疗洁净室移动工装、化工防腐工况转运器具、商用厨房移动操作台这类对轮体材质耐腐蚀性、转动灵活性有明确要求的场景，区别于普通冲压外壳的民用脚轮，整体结构从承载逻辑出发做了分层设计。从实际使用层面看，轮体接触地面的滚动部分采用整段不锈钢实心切削成型，没有拼接焊缝，避免了常规包胶轮在腐蚀性环境下胶层脱落、轮芯锈蚀的问题，滚动过程中不会残留清洁死角，适配日常高压冲洗、消毒剂喷淋的清洁要求，在-20℃到120℃的工况温度区间内都能保持稳定的滚动性能，不会出现低温脆裂、高温软化的失效问题。转向结构部分做了双层承载设计，底座和轮架之间设置了平面推力轴承配合径向定位轴，垂直方向的载荷直接通过推力轴承传递到底座安装板，转向时的径向偏载由中心定位轴承受，避免了普通铆接式万向轮重载转向时铆接部位变形、卡滞的问题，轮架侧面预留的黄油嘴可以直接向转向轴承腔注入润滑脂，不需要拆解结构就能完成日常维护，适配长时间高频率转向的使用需求。安装底座采用标准方形四孔设计，四个安装孔的孔位间距适配行业通用的脚轮安装尺寸，不需要对设备底部做额外打孔改造就能直接替换同规格的普通脚轮，底座和轮架连接部位设置了缓冲弹簧结构，当设备经过地面接缝、微小凸起的时候，弹簧可以吸收垂直方向的冲击载荷，避免轮体受到硬冲击导致轴承变形、轮面磕损，同时也能减少设备移动过程中的震动，保护设备上搭载的精密元器件不受震动影响。设计过程中首先明确了核心约束：轮体整体采用不锈钢材质，满足防腐要求的同时控制整体高度，避免安装后设备整体抬升量过大影响原有操作高度；其次是承载能力匹配单轮200kg级的使用需求，转向结构的转动阻力控制在5N以内，保证单人就能推动满载的设备；最后是外形轮廓做了圆角过渡处理，所有外露的棱边都做了R3以上的倒角，避免清洁过程中剐蹭清洁人员的防护手套，也不会积留杂物。从安装边界来看，底座安装面的平面度要求控制在0.1mm以内，安装时需要在底座和设备安装面之间加装薄橡胶垫片，一方面可以弥补安装面的平面度误差，避免螺栓拧紧后底座变形影响转向灵活性，另一方面可以减少移动过程中金属接触面之间的异响；轮体最低点到底座安装面的总高度控制在标准安装尺寸范围内，四个安装孔采用沉孔设计，螺栓拧紧后头部不会突出底座表面，不会和地面凸起物发生剐蹭。轮架部分采用不锈钢整体铸造后铣削加工，相比冲压焊接的轮架，整体强度更高，在受到侧向冲击的时候不会出现焊缝开裂、架体变形的问题，轮轴部分采用不锈钢销轴配合耐磨轴套，滚动过程中轮体的径向跳动控制在0.05mm以内，移动时不会出现周期性的颠簸，保证设备移动过程的平稳性。在实际选型匹配的时候，需要注意单轮承载需要预留1.5倍以上的安全系数，比如单台设备总重800kg的话，四个脚轮的单轮额定承载需要达到300kg以上，避免地面不平整导致单个脚轮承受过大载荷出现失效；如果使用场景中需要经常越过门槛、地面凹槽，需要搭配同系列的定向脚轮配合使用，万向轮负责转向，定向轮负责直线行走的稳定性，避免全万向轮配置下设备直线行走时出现蛇形偏移的问题。另外这款脚轮的不锈钢表面做了拉丝处理，日常使用中不容易残留指纹、水渍，清洁后不会留下明显的水痕，适配对外观整洁度有要求的商用、洁净场景，轮面没有设置防滑纹路，是因为不锈钢轮面本身在干燥洁净地面的摩擦系数已经满足制动需求，光滑的轮面更容易清洁，不会卡入食物残渣、纤维杂物，减少细菌滋生的隐患。
