小型平板结构轧制工装设备

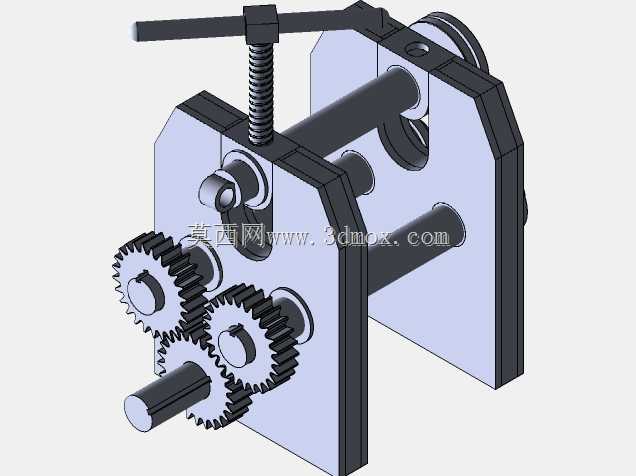

　　在小型金属型材加工、五金件预制以及教学实验类金属塑性成型场景中，这类紧凑式结构轧制设备的应用占比并不低，它不需要占用大型热轧或冷轧生产线的场地与产能，专门针对小批量、窄幅规格的平板类工件做压延加工，适配100x6mm、100x8mm这类常规厚度宽度的平板料轧制，也可通过辊缝调整适配相近规格的坯料，多用于五金作坊小批量生产、职校金工实训、小型钣金件预制前的料厚校准工序。从结构设计逻辑来看，这套设备采用了开式双立板机架结构，两块平行布置的立式支撑板作为所有核心部件的安装载体，相比闭式牌坊式机架，这种结构加工难度更低，装配时的同轴度调整更便捷，也方便后期对轧辊、齿轮组做维护更换，对于小载荷的平板轧制工况来说，刚性完全可以满足使用需求，

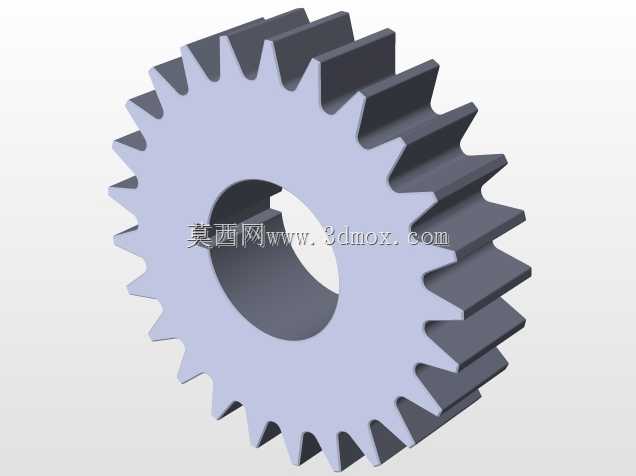

　　不会出现轧制过程中机架变形导致的料厚不均问题。设备的动力输入端布置在机架下部，采用四级圆柱直齿轮啮合传动的布局，输入轴伸出机架外侧，可连接手摇柄或者小型减速电机作为动力源，齿轮组采用逐次啮合的排布方式，将动力同步传递给上下两根工作轧辊，保证上下轧辊线速度一致，避免轧制过程中因为辊速差导致的板材表面划伤、翘曲问题，齿轮的模数选型匹配小吨位轧制的扭矩需求，齿部做了等强度设计，在传递足够扭矩的同时控制整体结构尺寸，不会让设备整体过于笨重。设备上部设置了手动螺旋压下机构，通过T型丝杠的转动带动上轧辊轴承座做上下位移，以此调整上下轧辊之间的辊缝大小，适配不同厚度的坯料进料以及不同压下量的轧制需求，丝杠顶端配置了加力杆，

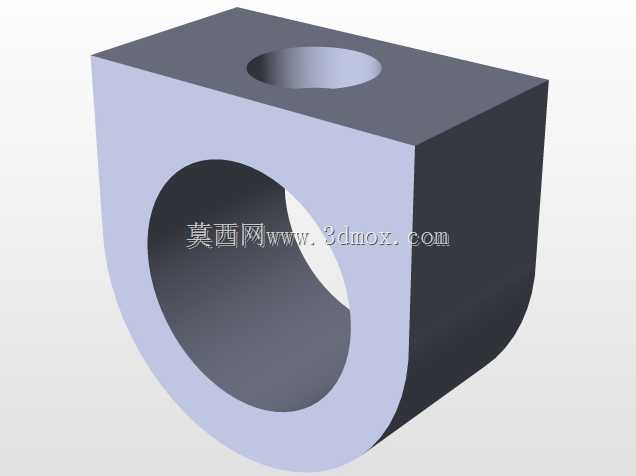

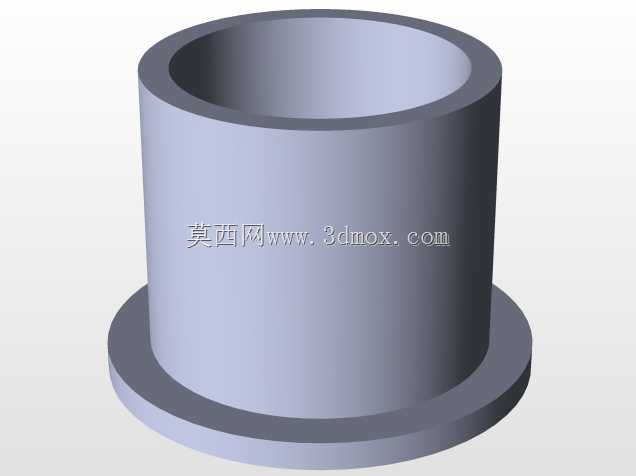

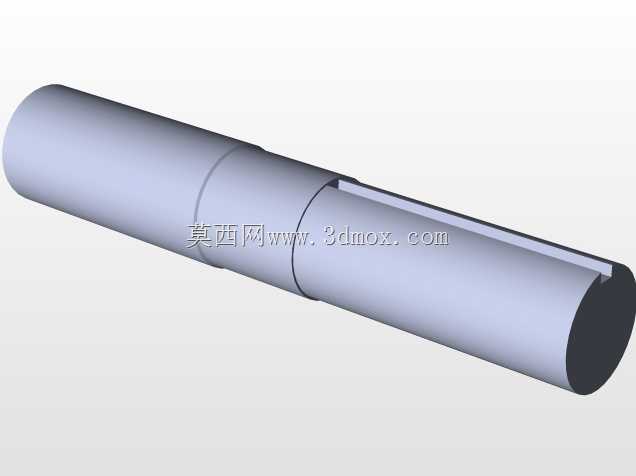

　　手动操作时可以施加足够的压下力，压下机构与上辊轴承座之间设置了防松定位结构，调整好辊缝后可以锁定位置，避免轧制过程中因为轧制反力导致辊缝变大，影响成品板材的厚度精度。从安装边界来看，设备整体为立式紧凑布局，所有传动部件、辊系、压下机构都集成在两块立板之间，没有外凸的冗余结构，安装时只需要在机架底部预留对应的固定孔位，将设备固定在工作台或者机架底座上即可，不需要额外做复杂的地基处理，进料侧与出料侧只需要预留足够的板材输送空间，就能完成上下料操作，整体占用的操作空间很小，适合在小型加工工位布置。辊系部分采用了平行双辊布置，上下轧辊的轴颈与轴承座配合，轴承座嵌入立板的导向槽内，上下位移时的导向精度由导向槽的加工精度保证，

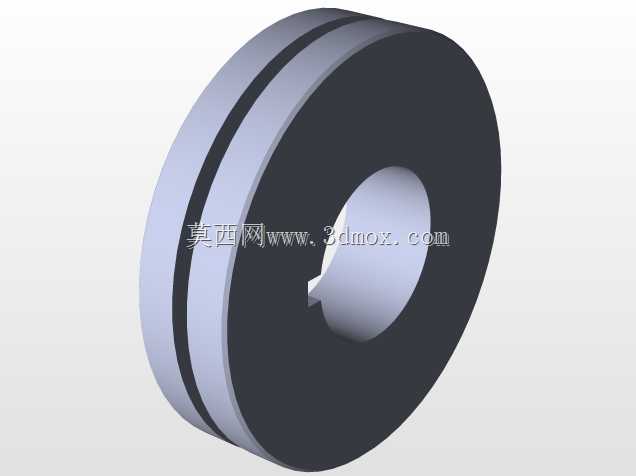

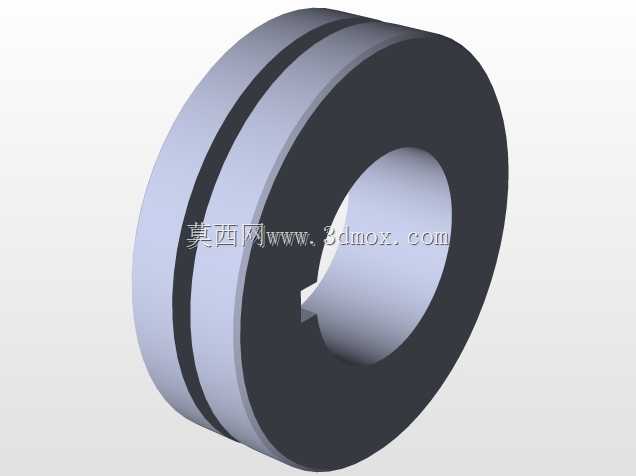

　　避免轧辊出现轴向窜动或者倾斜，保证轧制出的平板平整度达标，轧辊的辊面做了光整处理，轧制过程中不会在板材表面留下压痕，满足普通平板件的表面质量要求。这套设备的设计思路完全围绕小规格平板轧制的实用需求出发，没有冗余的功能结构，所有部件的选型都以满足小载荷轧制工况、降低加工装配难度、提升操作便捷性为核心，不管是手动操作做小批量试件轧制，还是连接小型动力源做连续小批量生产，都能稳定完成压延作业，对于需要小规格平板轧制能力但又不需要投入大型轧机设备的场景来说，这类紧凑结构的轧制设备是性价比极高的选择，在结构设计上也充分考虑了维护便捷性，齿轮组、轧辊这类易损件都可以快速拆卸更换，不需要复杂的专用工具，日常维护成本很低。
