食品承托用异形凹凸结构托盘设计

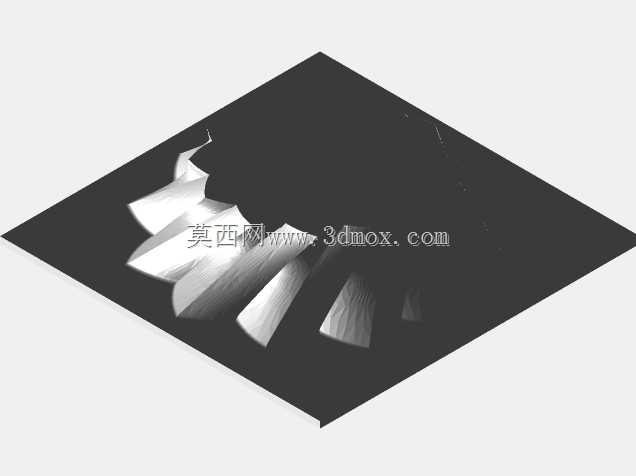

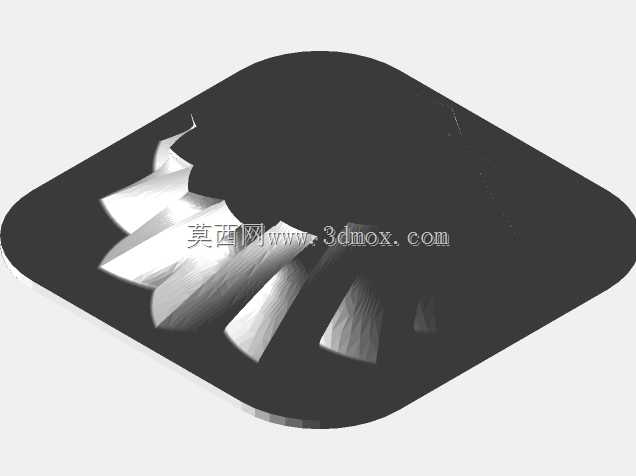

　　日常接触的烘焙类预包装食品，在运输、陈列、售卖全流程中，最容易出现的问题就是产品受挤压碎裂、移位蹭花表层装饰，这类托盘的核心作用就是在包装内部给每一件烘焙品提供独立的限位空间，避免产品在周转过程中发生位移、碰撞。从结构上看，这款托盘采用上下双层凹凸嵌套的设计逻辑，上层的承托面做了和烘焙品外形匹配的内凹型腔，型腔边缘做了微小的圆角过渡，既不会刮蹭食品表层的糖霜、巧克力涂层，也能在产品放入后形成足够的侧向限位，哪怕是物流环节的颠簸晃动，产品也不会在型腔里发生大幅度窜动。下层的凸起结构并非多余设计，一方面是和上层型腔形成结构加强，让托盘整体的抗形变能力提升，避免堆叠时上层包装的压力直接压到下层的食品上，

　　另一方面下层的凸起可以和下层托盘的边缘形成嵌套配合，整箱堆叠时托盘之间不会发生侧滑，提升整箱货品的堆叠稳定性。设计这类托盘的时候，首先要考虑的是承托产品的实际外形公差，烘焙类食品不像机加工零件有极高的尺寸精度，蛋糕、饼干在烘烤完成后会有一定的尺寸波动，所以型腔的设计尺寸要比产品的实测最大外形单边留出0.8-1.2mm的间隙，间隙太小会导致产品放不进去，或者取放的时候蹭坏产品表层，间隙太大则起不到限位作用，运输过程中产品还是会在型腔里晃动碰撞。托盘的外轮廓边界要匹配对应的外包装盒内尺寸，通常单边留出0.5mm的装配间隙，保证托盘可以顺畅放入纸盒内，不会出现卡滞，同时也不会在纸盒内有过大的窜动空间。结构壁厚的选择要结合所用的成型工艺，

　　如果是吸塑成型的塑料托盘，壁厚通常控制在0.3-0.5mm，既可以保证足够的支撑强度，也能控制材料成本；如果是采用纸质模塑成型，壁厚则要根据材料的挺度调整到1-2mm，同时在型腔的转角位置做加强筋结构，避免受力时出现弯折塌陷。很多新手设计这类食品托盘的时候，容易忽略取放的便利性，型腔的深度不能超过产品高度的三分之二，太深的话消费者取出产品的时候很容易把产品捏碎，太浅的话限位能力不足。另外托盘的边缘要做一圈外翻的搭边，搭边宽度控制在3-5mm，这个搭边一方面可以卡在纸盒的卡槽位置固定托盘，另一方面也能提升托盘边缘的结构强度，拿取托盘的时候不会因为边缘过薄出现弯折。从实际应用场景来看，这类托盘不仅可以用于烘焙类食品的内包装，

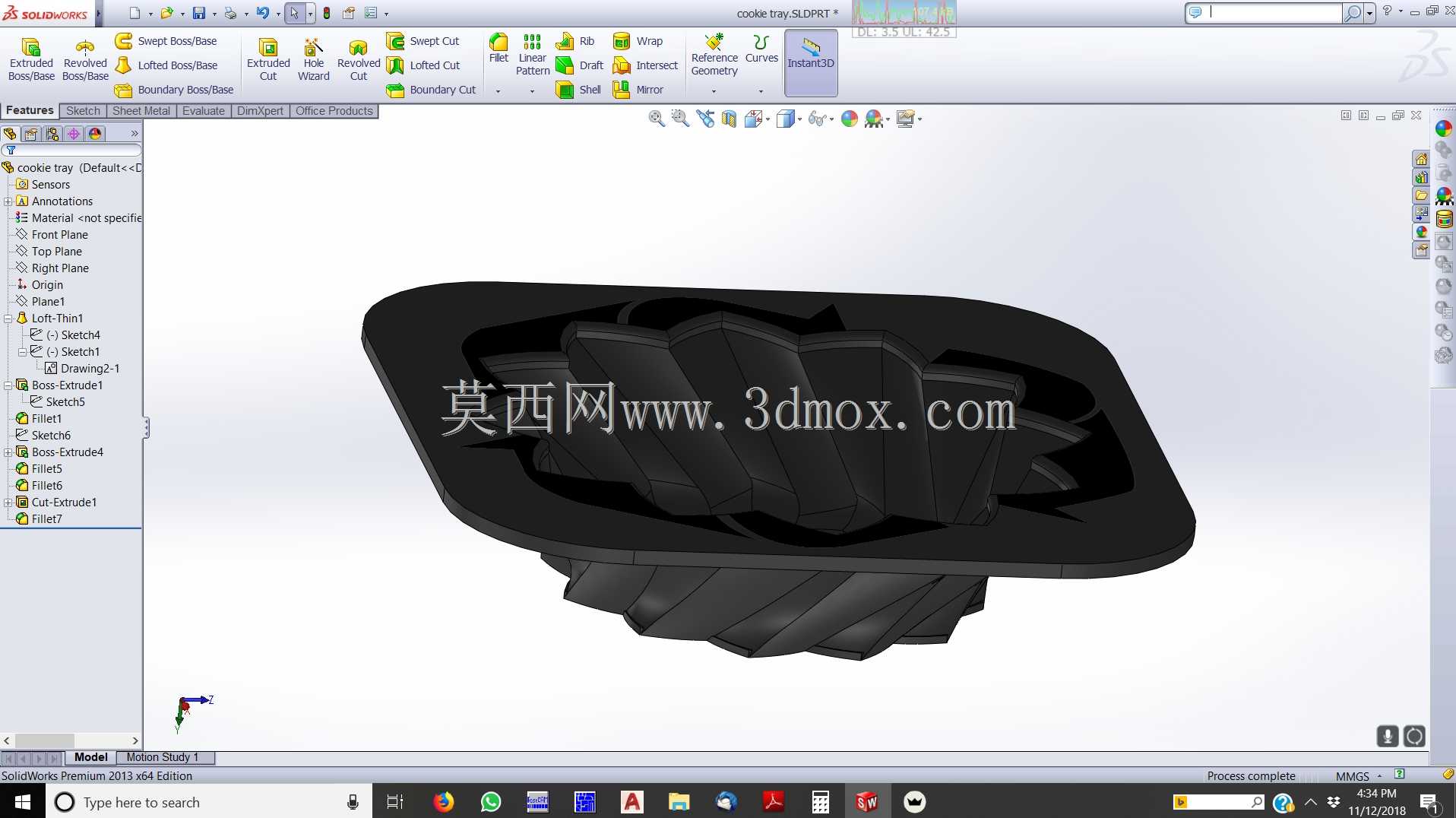

　　调整型腔的形状和尺寸后，也可以用于巧克力、马卡龙、点心等各类需要独立限位的食品包装，核心的设计逻辑都是围绕产品限位、缓冲防护、堆叠稳定、取放便利这几个核心需求展开。在建模过程中，要注意所有和食品接触的面都不能有尖锐的棱角，所有转角都要做R0.5以上的圆角，一方面是避免成型过程中出现应力集中导致托盘开裂，另一方面也是防止尖锐边角刮破食品表层或者划伤操作人员。上下层的凹凸结构要做精准的对位设计，嵌套配合的位置要留出1mm左右的间隙，避免堆叠时出现卡滞无法分离的情况，同时配合面的角度要做微小的拔模斜度，不管是吸塑还是模塑成型，都能顺利脱模，不会出现结构拉裂的问题。托盘整体的承重设计要满足整箱堆叠的需求，按照常规仓储堆叠5层的工况计算，单个托盘要能承受上方4层货品的总压力而不发生超过2mm的形变，避免形变量过大挤压到下层的食品。在结构验证阶段，要重点做跌落测试和振动测试，模拟物流环节的工况，检查产品在托盘内是否会出现移位、碎裂，托盘本身是否会出现开裂、变形过大的问题，根据测试结果调整型腔的间隙和结构壁厚，直到满足实际使用的要求。
