工业设备用异形连接固定支座结构

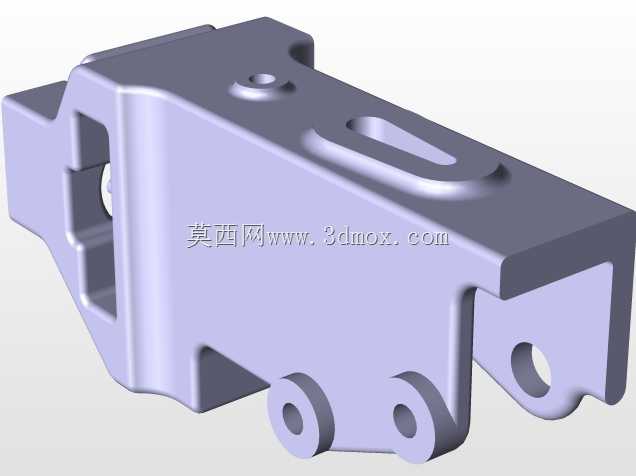

这类异形连接固定支座，常见于自动化产线的工位定位模块、小型专用设备的内部支撑单元，也会出现在检测设备的载具固定环节，核心作用是在紧凑的设备腔体内部，完成两个不同走向功能部件的刚性连接，同时承担部分载荷传递、位置限位的作用，避免运动部件运行过程中出现偏移、窜动问题。从结构设计来看，支座主体采用一体化成型思路，没有多余的拼接结构，减少了装配环节的累计误差，主体一侧开设的通槽结构，是为了适配对应功能部件的插接安装，槽体内壁预留的微小倒角，既可以在装配时起到导向作用，也能避免锐边划伤配合零件的表面镀层；支座上分布的多个沉头安装孔，位置经过反复校核，分别对应不同方向的安装固定需求，部分孔位采用偏心余量设计，允许装配时进行0.5mm范围内的位置微调，抵消安装基面的加工误差，降低对配合件的加工精度要求。在功能特性上，这个支座同时承担三个作用：一是作为支撑基座，承载上方安装的小型功能模块的静态载荷，以及设备运行时产生的小幅振动载荷，结构上的加强筋布局沿着载荷传递路径分布，在不增加整体壁厚的前提下提升了结构刚性，避免长期受力出现形变；二是作为定位基准，支座的其中一个垂直面经过精加工处理，作为相邻部件安装的定位基准面，装配时不需要额外打表找正，只需要贴合基准面锁紧螺丝即可完成定位，能大幅缩短设备的装配调试周期；三是作为运动限位结构，支座伸出的带孔耳片结构，是为了配合小型弹性限位销的安装，对相邻运动部件的行程终点进行硬限位，避免运动部件超程碰撞其他精密元件。从安装边界来看，这个支座的整体轮廓尺寸适配小型设备的内部安装空间，最大外廓尺寸不会占用过多腔体空间，安装基面的平整度要求控制在0.02mm以内，安装时不需要额外制作转接板，可以直接固定在设备的铝型材框架或者冷轧钢板安装面上，各个安装孔的中心距公差控制在±0.03mm，和市面上常规的工业标准件安装孔位可以直接适配，不需要二次改孔。设计过程中，针对这类支座的受力场景做了针对性优化，比如在槽体和主体连接的转角位置，都做了圆角过渡处理，避免应力集中导致的支座开裂，尤其是设备长期运行产生交变振动载荷的场景下，圆角结构能大幅提升零件的疲劳寿命；伸出的耳片位置厚度比主体壁厚略薄，是考虑到如果出现超程碰撞，耳片会先发生微小形变吸收冲击能量，避免损伤主体结构或者其他更贵重的功能部件，后期维护只需要更换支座即可，降低设备的维护成本。实际应用中，这类支座不会作为通用标准件批量使用，大多是针对特定设备的特定工位定制设计，建模时需要充分考虑相邻部件的运动轨迹，确保支座的外轮廓不会和运动部件产生干涉，尤其是在运动部件的全行程范围内，要预留至少2mm的安全间隙，避免加工误差、装配误差导致的运行卡滞；同时支座的材质选型一般会根据使用场景确定，常规工况下采用POM或者ABS工程塑料即可满足使用需求，有高强度要求的场景则会选用铝合金一体铣削成型，表面做阳极氧化处理提升耐磨性能。
