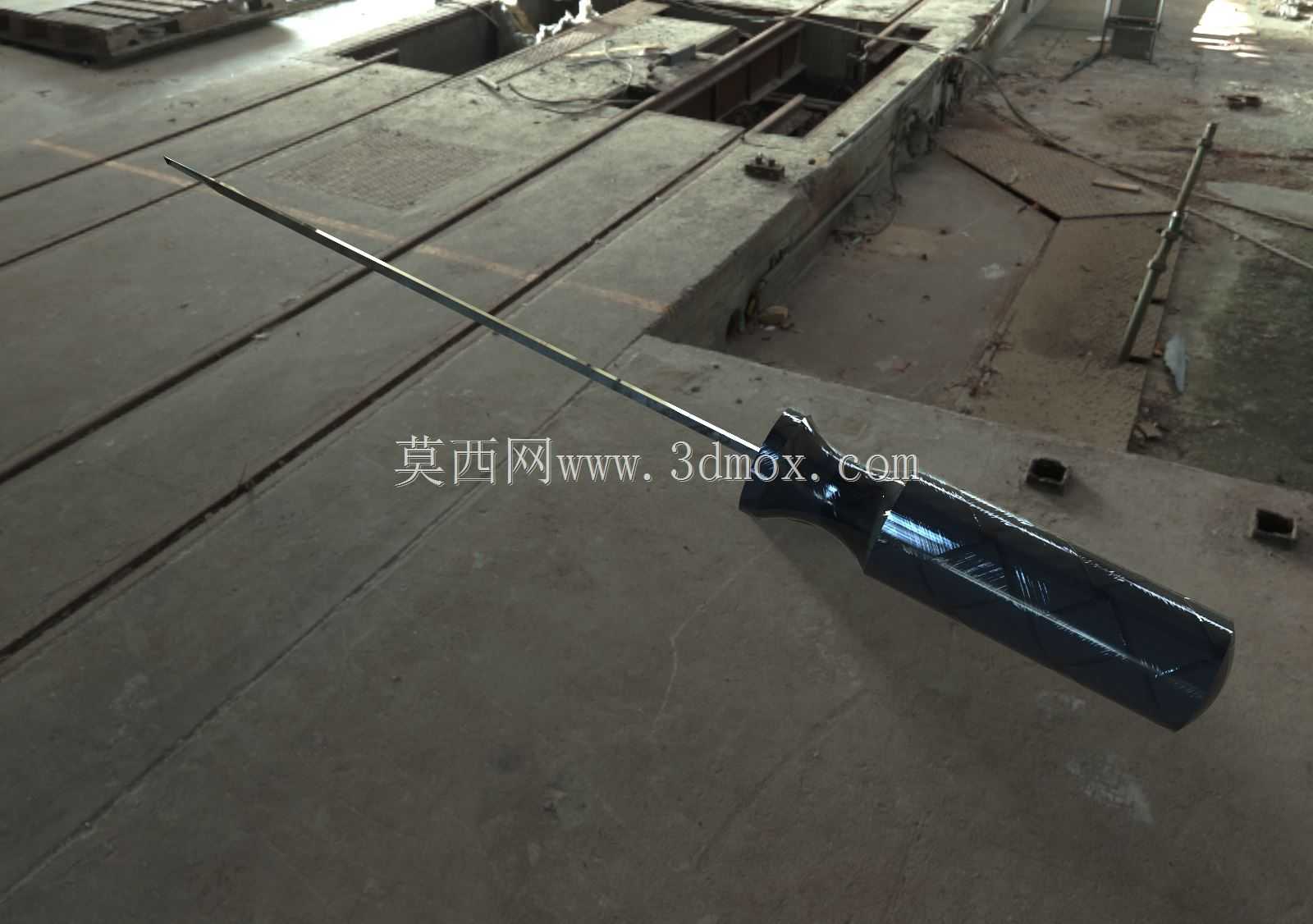

一字型长杆手动螺丝刀结构三维数模

这款手动紧固工具的三维数模，还原的是工业装配、设备维保场景中高频使用的一字型长杆螺丝刀结构，从实际工程应用角度出发，完整复现了产品的功能结构与尺寸边界。在设备总装车间的工位上，这类长杆螺丝刀常被用于深腔位置的一字槽螺钉紧固作业，比如机床护板内侧的沉头螺钉锁紧、电控柜内部线槽的固定螺丝调整，普通短柄螺丝刀无法抵达的狭窄深位，长杆结构可以直接延伸至作业点，无需额外加装接杆，减少了工具转接带来的扭矩损耗。从设计思路上看，刀杆部分采用等直径圆钢形态，从批头位置一直延伸至手柄内部嵌装段，整体做同轴度约束，避免长杆受力后出现弯曲变形，批头的一字刃口做了厚度渐变处理，刃口端厚度略小于标准一字螺钉槽的宽度，插入槽口后不会出现旷量，施加扭矩时可以均匀贴合槽壁，减少螺钉槽口滑牙的概率。手柄部分采用了符合人手握持形态的纺锤形结构，表面做了周向的防滑棱设计，建模时特意还原了手柄表面的微凸纹理，实际握持时手掌与手柄的接触摩擦力足够，施加轴向压力时不会打滑，手柄与刀杆的连接位置做了过渡圆角，避免应力集中导致刀杆从手柄根部断裂。从安装边界尺寸来看，刀杆的总长度覆盖了常见的深腔作业需求，杆身直径控制在合理范围，既保证了扭转强度，又不会因为杆身过粗无法穿过设备上的过孔，手柄的最大外径适配成年男性手掌的握持尺寸，握持时手指可以完全环抱住手柄，转动时的力臂长度足够，不需要施加过大的握力就能输出足够的紧固扭矩。在日常设备维保场景中，这类螺丝刀还常被用于拆卸锈蚀的一字槽螺钉，长杆结构可以配合手掌的轴向压力，让批头牢牢卡在螺钉槽内，转动时不会脱出，相比带磁性的短柄螺丝刀，长杆的整体刚性更好，拆卸锈蚀螺钉时不会因为杆身弹性形变导致批头跳出槽口。建模过程中对刀杆与手柄的装配关系做了完整约束，刀杆嵌入手柄的长度占手柄总长度的三分之二，嵌装段做了滚花结构处理，实际生产中注塑手柄时可以让刀杆与塑料手柄紧密结合，施加大扭矩时不会出现刀杆与手柄相对转动的情况。批头的一字刃口做了倒角处理，插入螺钉槽时可以自动导正，不需要刻意对准槽口就能顺利插入，提升了装配作业的效率。从功能特性上看，这款螺丝刀没有配置额外的棘轮机构或者扭矩调节结构，属于纯手动的基础紧固工具，结构简单可靠，几乎没有易损部件，只要刀杆不出现明显弯曲、刃口没有严重磨损，就可以长期使用，适合生产车间、维修班组作为常备工具配置。在三维建模的细节处理上，刀杆表面做了金属质感的外观还原，手柄部分做了哑光塑料的质感区分，各个部件的分模线位置也做了符合注塑工艺的细节处理，没有出现违背生产工艺的结构设计，比如手柄的脱模斜度符合注塑件的生产要求，刀杆嵌装位置的塑料壁厚均匀，不会出现注塑时的缩痕问题。对于结构设计从业者来说，这个数模可以作为手动工具类产品的设计参考，也可以用于装配工位的工具布局仿真，模拟作业时工具与设备内部结构的干涉情况，提前验证工位工具选型是否合理，避免实际生产时因为工具长度不足或者手柄尺寸过大无法完成紧固作业。
