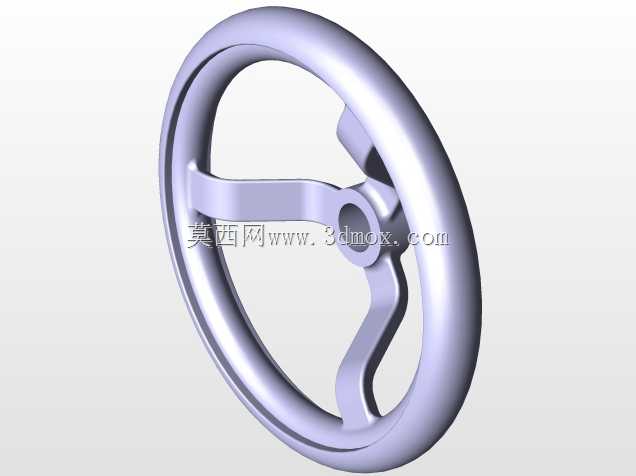

这类三辐式手轮是工业设备里非常常见的手动操控部件,日常在各类需要手动微调、进给、锁止的设备工位上都能见到它的身影,不管是普通机床的进给轴微调、工装夹具的夹紧调节,还是部分专用设备的手动操作工位,都需要这类手轮来完成人工介入的操作动作。从结构设计来看,这款手轮采用了三辐条的支撑结构,相比两辐条的手轮,三辐的结构在转动施力的时候受力更均匀,不管操作者站在哪个角度握持轮缘,都能找到合适的施力点,不会出现两辐手轮转到特定角度时辐条挡手、施力力矩不足的问题;同时三辐结构相比整幅圆盘式的手轮,在保证整体结构强度的前提下,能有效降低零件自身重量,减少材料消耗,也不会因为辐条过多导致清理、握持的时候卡滞。手轮的轮缘采用了圆弧过渡的曲面设计,握持的时候贴合手掌轮廓,长时间操作也不会出现硌手的问题,轮缘的截面做了等厚的圆滑处理,没有尖锐的棱角,避免操作时划伤手部。中心的安装孔是整个手轮的传动基准,设计的时候需要和设备的操作轴做精准的配合,孔位的公差需要控制在合理范围内,保证安装后没有旷量,转动的时候不会出现偏心晃动的问题,中心孔周边做了加厚的凸台结构,用来提升和轴连接部位的结构强度,避免频繁正反转操作的时候连接部位出现应力开裂。连接轮缘和中心凸台的三根辐条,采用了变截面的流线型设计,从中心凸台位置向轮缘位置平滑过渡,既保证了辐条自身的抗扭、抗弯强度,也避免了直角连接处的应力集中问题,在频繁施力转动的工况下,不会出现辐条断裂的问题。从安装边界来看,这类手轮的安装需要预留足够的转动空间,轮缘外侧和设备防护罩、相邻操作部件之间需要留出足够的安全间隙,避免转动的时候剐蹭周边部件,同时手轮的安装高度需要符合人体工程学要求,一般设置在操作者站立或者坐姿时手肘自然弯曲能够到的高度,方便施力操作。在实际应用场景里,这类手轮通常承担两种功能,一种是设备调试阶段的微调进给,通过转动手轮带动传动轴,精确调整工作台、夹具或者执行部件的位置,这时候手轮的转动手感需要顺滑,没有卡滞,转动的力矩反馈均匀,方便操作者感知进给的阻力;另一种是设备的锁止操作,比如部分工装的夹紧、设备舱门的锁紧,这时候手轮的结构强度需要足够承受较大的锁紧力矩,不会因为施力过大出现变形。设计这类手轮的时候,首先要明确对应的操作力矩需求,根据需要传递的最大力矩来确定轮缘的直径、辐条的截面尺寸以及中心连接部位的结构尺寸,轮缘直径越大,相同施力下能传递的力矩就越大,但过大的直径会占用更多安装空间,所以需要结合设备的安装空间和操作力矩需求做平衡;其次要考虑操作的安全性,手轮的所有外露边缘都要做倒圆角处理,不能有毛刺、锐边,转动过程中不能有容易勾挂衣物的结构;另外还要考虑使用环境的适配性,如果是用在有油污、切削液的工况下,手轮的材质需要具备耐油、耐腐蚀的特性,表面不容易沾附油污,方便日常清洁维护。从结构建模的角度来说,这款手轮的建模需要先确定中心安装孔的基准轴线,然后绘制轮缘的回转截面,通过回转命令生成轮缘的基础实体,再绘制辐条的引导线和截面轮廓,通过扫掠或者放样生成辐条结构,之后对所有连接位置做圆角过渡处理,最后加工出中心的安装孔和对应的键槽或者固定孔位,建模过程中需要注意各个曲面的连续性,保证生成的实体没有碎面、尖角,后续出工程图的时候能够准确标注各个尺寸的公差和形位公差要求,尤其是中心安装孔和轮缘的同轴度要求,必须控制在合理范围内,否则安装后手轮转动会出现偏摆,影响操作手感和传动精度。
- 上一篇:多安装孔位异型连接固定支架结构
- 下一篇:90度双法兰弯管接头结构设计
- 全部评论(0)
- 模板大小 608.7 KB
- 售价 5金币
- 浏览次数
- 系统要求 CATIA
- 软件分类 通用五金配件
