90度双法兰弯管接头结构设计

在流体输送管路系统的布局中，受设备安装空间、接口朝向错位等因素限制，经常需要用到转向类管路连接件来完成管路走向的调整，这款双法兰式90度弯管结构，就是针对这类场景设计的刚性管路转向部件。不同于螺纹连接的小通径弯头，法兰连接的结构形式更适配中大通径的管路场景，常见于工业冷却循环系统、低压气动输送回路、小型内燃机进排气支路、液压系统回油管路等位置，用来连接两个朝向垂直的管路接口，在不额外增加管路拼接段的前提下完成90度的流向转向，减少管路接头数量，降低管路系统的泄漏风险点。

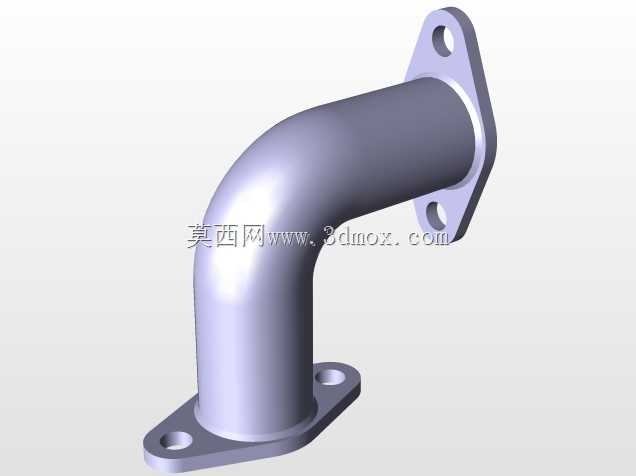

从结构设计逻辑来看，这款弯管采用一体成型的等径弯曲通道设计，弯曲段做了平滑的圆弧过渡，没有直角转折的结构，能够最大程度降低流体在转向过程中的局部阻力，减少流体经过弯头时的压损，同时避免直角位置长期受流体冲刷造成的局部磨损，也能减少流体转向时产生的紊流与振动，提升管路运行的稳定性。两端的连接法兰采用菱形带安装孔的结构，而非传统的圆形法兰，这种设计主要是为了压缩安装所需的平面空间，在安装面空间局促的场景下，菱形法兰的轮廓尺寸更小，两个安装孔的布局刚好对应接口端的固定点位，安装时不需要预留圆形法兰整周的操作空间，更适合紧凑型设备内部的管路布局。法兰与弯管主体的衔接位置做了圆弧过渡加强，避免应力集中，在管路受内部压力冲击或者外部轻微震动时，衔接位置不会因为应力集中出现开裂的问题。

从安装边界来看，弯管两端的法兰端面为平行于对应安装面的平面结构，安装时法兰端面与对接件之间加装密封垫片，通过两个穿过法兰安装孔的紧固件完成锁紧固定，安装操作简单，不需要对管路做额外的旋转调整，对准孔位锁紧即可完成密封连接。弯管的弯曲半径设计兼顾了通流效率与空间占用，弯曲半径过小会导致流体压损激增，过大则会增加弯管整体的外轮廓尺寸，占用更多安装空间，这款结构的弯曲半径取值在通径的1.5倍左右，在保证通流效率的前提下尽可能压缩了整体占用空间，两端法兰的安装孔间距、法兰端面到弯管中心线的距离都做了标准化的适配设计，能够直接匹配对应通径的标准管路接口，不需要额外做转接处理。

在实际应用中，这类弯管接头的材质通常根据输送介质的特性选择，输送普通冷却水、低压空气时可以采用工程塑料或者普通碳钢材质，输送有腐蚀性的化工介质时可以更换为不锈钢或者工程塑料材质，三维建模过程中对弯曲段的壁厚做了均匀化处理，保证整个弯管各个位置的承压能力一致，不会出现局部壁厚过薄导致的耐压不足问题，也不会因为局部壁厚过厚造成材料浪费、整体重量增加的问题。法兰端的密封面做了平面度要求，安装后能够与密封垫片充分贴合，保证低压工况下的密封可靠性，避免出现渗漏问题。不同于焊接式弯头，法兰连接的形式在后期管路维护时可以直接拆卸更换，不需要切割管路，维护操作更加便捷，适合需要定期拆解维护的管路系统。
