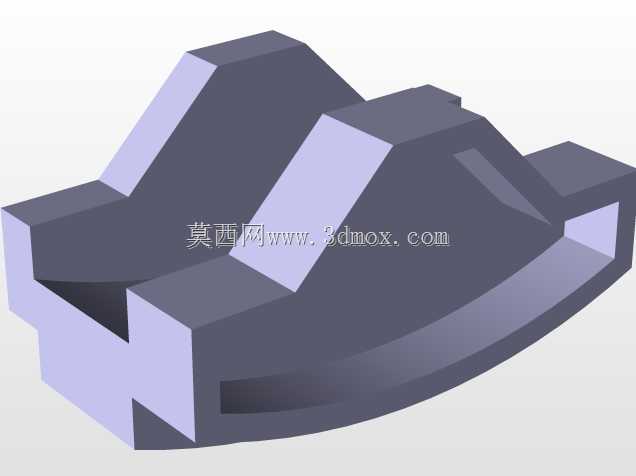

CATIA练习用异形拼接结构块

在日常机械结构设计练习与基础建模实操过程中，这类异形拼接结构块是非常适合新手熟悉实体建模逻辑的典型练习载体，很多刚接触三维结构设计的从业者，都会从这类带多面斜切、凹凸配合特征的零件入手，逐步掌握凸台创建、拔模斜度设置、特征切除、配合面公差预留的核心操作逻辑。从实际应用场景来看，这类结构块并非直接用于量产设备的核心传动或承载部位，更多是作为机械结构认知教学、建模技能考核的实训样件，部分职业院校的机械设计专业也会选用类似结构作为CATIA软件实操的考核题目，用来检验学习者对多面体特征构建、空间尺寸约束的掌握程度。从产品功能特性来看，这个结构块带有多组不同角度的斜切面，相邻两个块体的凹凸特征可以实现嵌合拼接，拼接后相邻面的贴合度可以通过建模时的尺寸约束来控制，练习过程中需要重点关注斜切面的角度一致性、凹凸配合位的尺寸公差，避免出现拼接错位、面与面之间存在缝隙或者过盈量过大无法装配的问题。设计这类练习件的时候，不需要考虑复杂的受力工况，核心思路是通过不同角度的平面、不同深度的凹槽、不同高度的凸台组合，覆盖三维建模中最常用的基础特征命令，让练习者在单个零件的建模过程中，就能熟练掌握草图绘制、特征拉伸、拔模、倒角、特征阵列（如果有重复结构的话）、布尔运算这些高频操作。从外形尺寸与安装边界来看，这类练习件的整体尺寸通常控制在手掌可握持的范围，长宽高比例大概在2:1:1左右，没有额外的安装孔位或者连接结构，因为本身就是作为建模练习使用，不需要考虑实际安装到设备上的适配问题，所有的尺寸约束都围绕拼接配合的精度来设置，斜切面的角度通常设置为30度、45度、60度这类常用机械加工角度，方便练习者在建模完成后，也能对照常规加工参数校验自己的尺寸设置是否合理。很多新手在刚开始做这类练习的时候，容易犯的错误是忽略特征之间的父子关系，导致修改某一个尺寸的时候，后续关联的特征全部报错，通过这类结构块的反复练习，可以慢慢建立起清晰的建模逻辑树，养成先做基准特征、再做主体结构、最后做细节修饰的建模习惯，这对后续做复杂设备的整机建模、零部件装配设计都有非常大的帮助。另外，这类结构块的建模过程也能帮助练习者建立空间立体思维，很多刚从二维绘图转三维设计的从业者，一开始很难在三维空间里找准各个特征的定位基准，通过多面体斜切、凹凸嵌合这类特征的反复练习，能快速建立起空间坐标感，后续处理复杂的曲面、装配约束的时候也会更得心应手。在实际的建模练习中，完成单个块体的建模之后，还可以进一步做装配练习，把两个结构块按照凹凸配合的关系装配到一起，检查配合面的干涉情况，调整公差值，模拟实际生产中零件加工误差带来的装配问题，这也是从单零件建模到装配设计过渡的很好的练习方式。
