双腔凸起带法兰边塑料壳体结构设计

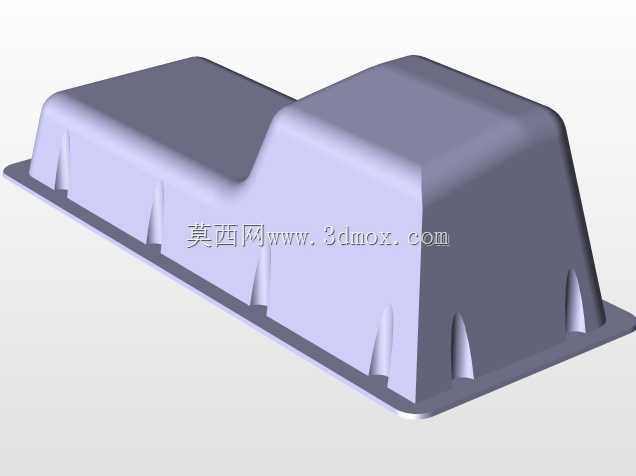

这类带外翻法兰边的双凸起腔室壳体，在工程现场多作为设备外侧的防护防尘罩、或是工艺介质的导流收集槽使用，常见于生产线的工位护罩、小型设备的外覆盖件、以及物料输送环节的导料槽结构。从结构细节来看，壳体整体采用薄壳成型工艺设计，周圈延伸出的平整法兰边是核心安装定位结构，安装时可直接通过法兰边上的预冲孔配合螺栓、卡扣或者压条结构，将整个壳体固定在设备机架或者安装基座上，法兰边的平面度要求是设计时的核心管控点，若法兰边翘曲超过0.5mm，安装后就会出现密封缝隙，无法达到防尘、防溅的设计要求。

两个高低错落的凸起腔室，是根据内部被包覆部件的轮廓尺寸做的随形设计，避免了统一高度壳体带来的空间浪费，同时也能减少壳体成型时的材料用量，降低整体自重。腔室侧壁上均匀分布的内凹式加强筋，是薄壳结构设计里的典型加强方案，不需要额外增加壳体壁厚，就能大幅提升侧壁的抗形变能力，避免壳体在受外力挤压、或者温度变化产生内应力时出现侧壁凹陷、变形的问题，这类加强筋的排布方向顺着壳体脱模方向设计，不管是采用吸塑、注塑还是薄板冲压工艺，都能顺利完成脱模，不需要额外做复杂的抽芯结构，能有效降低加工成型的难度。

从安装边界来看，设计这类壳体时首先要确认内部容纳部件的最大外轮廓尺寸，腔室内壁和被包覆部件之间要预留至少3mm的安全间隙，避免安装时出现干涉刮擦，同时也要考虑装配时的操作空间，比如内部部件需要接线、定期维护的话，对应位置的腔室高度要预留出手指或者工具的操作余量。法兰边的宽度一般根据安装固定件的尺寸确定，若采用M5螺栓固定，法兰边净宽度至少要保证12mm以上，才能留出足够的螺栓孔位空间以及密封胶条的安装位置，若采用卡扣连接，法兰边宽度可适当缩小，但也要保证卡扣基座的强度足够，避免安装时卡扣根部断裂。

在实际应用场景中，这类壳体如果作为设备外防护使用，表面一般会做哑光或者纹理处理，避免车间灯光反射造成操作人员视觉疲劳，材质多选用ABS或者PP塑料，兼顾韧性和抗冲击能力，在有防腐蚀要求的场景下，也会选用玻璃钢或者厚片吸塑的HDPE材质。如果作为导料槽使用，壳体内壁会做光滑处理减少物料挂壁，法兰边会额外增加密封垫安装槽，避免物料输送过程中出现撒漏。设计过程中还要重点关注壳体的拔模角度，一般侧壁拔模角度控制在1-1.5度，加强筋位置的拔模角度可适当放大到2度，避免成型后脱模困难造成表面拉伤，同时腔室顶部的圆角过渡要足够顺滑，避免应力集中造成壳体受冲击时从转角位置开裂。

另外这类壳体的堆叠运输性也是设计时需要考量的点，双腔的错落结构刚好可以让同型号壳体在堆叠时互相嵌入，减少仓储和运输时的占用空间，法兰边的厚度要做均匀设计，避免堆叠时局部压强过大造成法兰边变形。在做三维建模过程中，要优先保证壳体壁厚的均匀性，壁厚差不能超过30%，不然成型过程中会出现缩痕、填充不满等问题，加强筋的厚度一般设置为主壁厚的0.6倍，避免筋位位置出现表面缩印影响外观质量。对于需要经常拆卸维护的场景，法兰边上的安装孔位会设计成长圆孔，抵消安装基座的加工误差，降低现场安装的对位难度，不需要反复调整孔位就能顺利完成装配。
