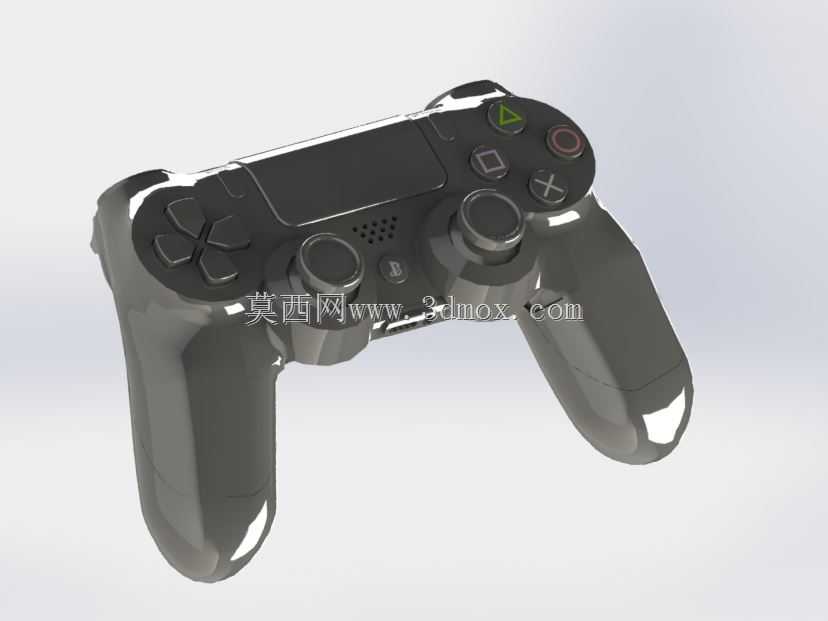

类PS4布局双握持游戏手柄结构设计

该款手持游戏操控手柄采用对称双握把布局设计，整体结构围绕长时间握持的人机交互需求搭建，核心应用场景覆盖家用主机游戏操控、PC端游戏外设适配、游戏模拟器输入控制等领域，作为玩家与数字游戏内容交互的核心输入终端，承担按键指令输入、摇杆方向控制、功能触发反馈的核心作用。从结构设计逻辑来看，手柄整体采用左右对称的非对称配重布局，左半区域集成十字方向按键与左摇杆，右半区域集成动作功能按键与右摇杆，中部区域设置触控功能区、功能选择按键与扬声器拾音开孔，握把区域采用贴合手掌自然弯曲弧度的曲面造型，握持时手掌大鱼际、小鱼际区域可完全贴合握把曲面，降低长时间游戏操作带来的手部疲劳感。按键布局层面，右侧动作按键采用经典的三角、方块、叉号、圆形标识区分，按键触发行程控制在1.2-1.5mm区间，触发压力设置为55-65g，兼顾按压反馈清晰度与长时间操作的舒适度；左右摇杆采用凹面橡胶帽设计，摇杆帽表面设置防滑纹理，摇杆倾斜角度最大可达22度，可实现全方向线性输入，适配不同类型游戏的方向操控精度需求。握把部分的外形尺寸经过多轮人机工程验证，整体宽度控制在160mm左右，握把最厚处为38mm，握持时手指自然弯曲可恰好搭在肩部按键位置，肩部的L1、L2、R1、R2按键采用分层布局，上层按键为短行程触发结构，下层扳机键采用线性行程设计，可模拟油门、扳机等线性输入场景的操控需求。从安装边界与结构装配角度来看，手柄外壳分为上盖、下盖、中框三个主要结构件，上盖预留所有按键、摇杆、触控板的安装开孔，开孔公差控制在±0.1mm，保证按键活动无卡滞；下盖设置电池仓与配重块安装位，可根据不同版本需求内置锂电池或者配重模块，调整整体握持重心；中框作为内部电路板、按键导电胶、摇杆组件的安装载体，设置多个定位柱与螺丝孔位，装配时可通过定位柱实现各部件的快速对位，螺丝孔位采用均匀分布设计，保证外壳装配后缝隙均匀，无翘边松动问题。手柄表面处理采用细磨砂晒纹工艺，避免长时间握持留下指纹汗渍，同时提升握持摩擦力，防止手汗导致的打滑问题。在功能特性设计上，手柄中部的触控板支持多点触控输入，可适配游戏内的滑动、点击等交互操作，触控板下方设置的功能按键可实现系统菜单呼出、截图、录制等快捷功能，手柄前端预留扩展接口，可连接耳机、充电线等外接配件，内置的震动模块可根据游戏内容反馈不同强度的震动效果，提升操作沉浸感。设计过程中针对不同手型的适配性做了多轮验证，通过调整握把的曲面弧度与按键的排布位置，覆盖从青少年到成年男性的主流手型尺寸，保证不同用户握持时均可自然触达所有操作按键，无需刻意调整手部姿势。内部结构走线采用隐藏式线槽设计，避免内部线缆干涉按键、摇杆的活动行程，电路板固定采用软胶减震垫隔离，降低震动模块工作时对电路板的冲击，提升产品整体使用寿命。肩部扳机键的转轴采用阻尼可调结构，可根据不同游戏类型调整扳机的按压力度，适配赛车、射击、动作等不同品类游戏的操控需求。
