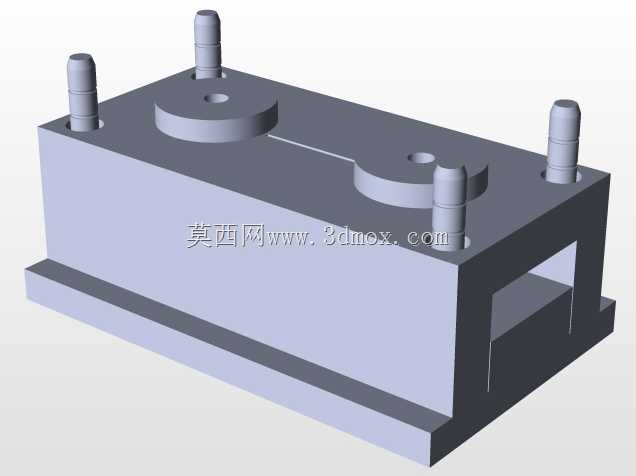

带安装孔位的开槽式矩形支撑基座

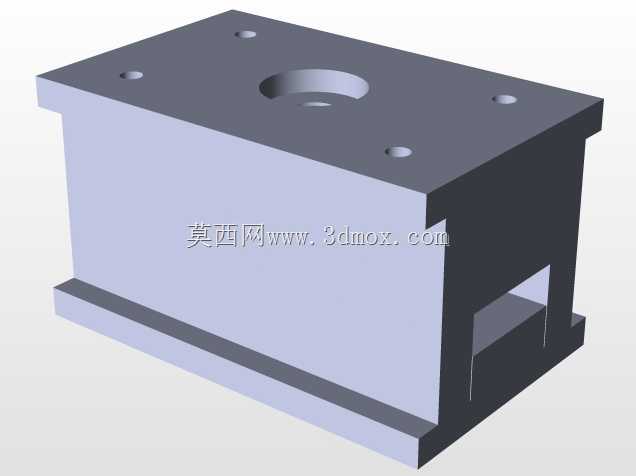

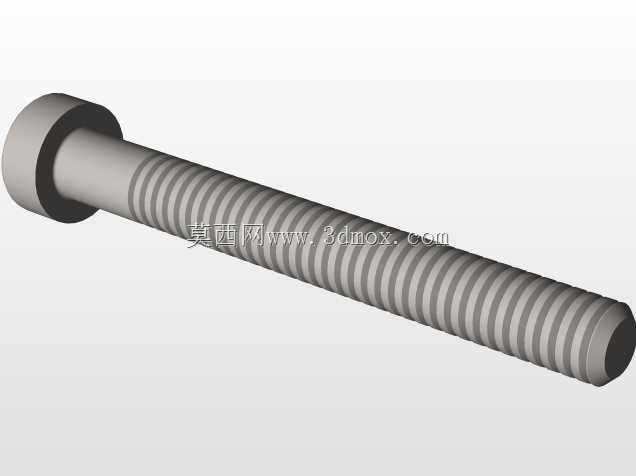

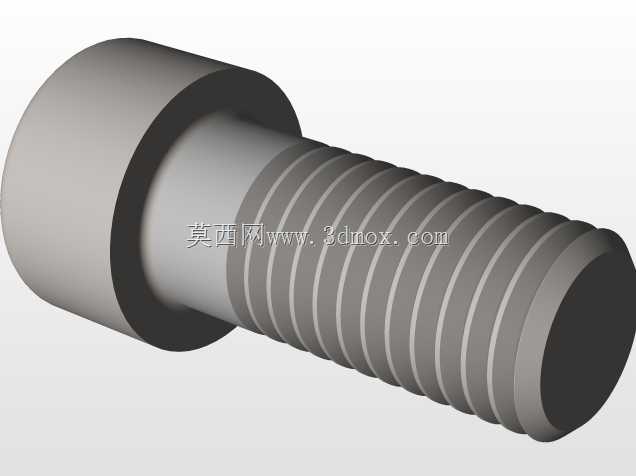

这款矩形支撑基座在自动化生产线的工位定位、小型工装的承载固定场景中应用十分广泛，日常产线改造里经常会用到这类结构件来承托检测模组、小型气动执行元件，或是作为输送线侧边的挡停机构安装底座。从结构设计来看，主体采用长方体块式构型，底部两侧延伸出凸缘结构，既可以增大基座与安装面的接触面积，降低单位面积承压，也能为底部的走线、避让下方凸起结构留出足够空间，避免安装时出现基面贴合不严的问题。顶面设置的四个沉头安装孔呈矩形分布，孔位间距经过适配常规工业安装孔距设计，既可以用来固定上方搭载的功能元件，也能穿过螺栓将整个基座锁固在设备台架上，中间的大尺寸沉孔是为了适配带轴肩的定位销、导套类零件，沉孔深度经过计算，刚好可以容纳标准件的轴肩高度，保证安装后零件端面与基座顶面齐平，不会出现凸起干涉的情况。基座正面开设的通槽结构，一方面是为了减轻整体重量，在满足刚性要求的前提下减少材料用量，降低加工成本，另一方面这个槽位可以作为走线通道，或是容纳小型传感器的接线端、气动接头的安装空间，避免线缆外露被剐蹭损坏。设计这类基座的时候，首先要考虑的是安装边界的适配性，整体长宽尺寸要匹配常规铝型材工作台的槽距，保证可以直接通过T型螺栓固定在标准型材架上，不需要额外加工转接板；高度尺寸则要结合上方搭载元件的作业高度来确定，保证执行端的作业位置刚好处于工件的加工或检测高度，不需要额外加装垫高块。材质选择上这类基座一般采用45号钢加工后做发黑处理，或是采用6061铝合金做阳极氧化，前者适合承载较重的工装、有冲击载荷的工位，后者适合轻量化需求、需要频繁移动调整的工位，两种材质的加工工艺都比较成熟，普通铣床、加工中心都可以完成加工，不需要特殊的刀具或工装。在实际选型使用的时候，要注意核对安装孔的中心距与上方搭载元件的孔位是否匹配，中间沉孔的直径要适配所安装定位件的外径，底部凸缘的高度要确认是否能避让安装面上的焊缝、凸起螺丝头等结构，避免安装时出现翘曲，影响上方元件的定位精度。另外这类基座的顶面和底面都要求有较高的平面度，加工时需要精磨处理，保证安装后上方元件的垂直度、平行度符合装配要求，避免因为基座基面不平导致搭载的检测元件出现测量误差、执行元件出现动作卡滞的问题。槽口的边缘做了小倒角处理，既可以去除加工毛刺，避免安装时划伤操作人员，也能在穿线的时候减少对线缆外皮的磨损，延长线缆使用寿命。在一些需要频繁更换工装的工位，这类基座还可以在槽内加装快换接头的固定座，实现上方工装的快速拆装，不需要每次都拆卸基座的固定螺栓，大幅缩短换型调试的时间。
