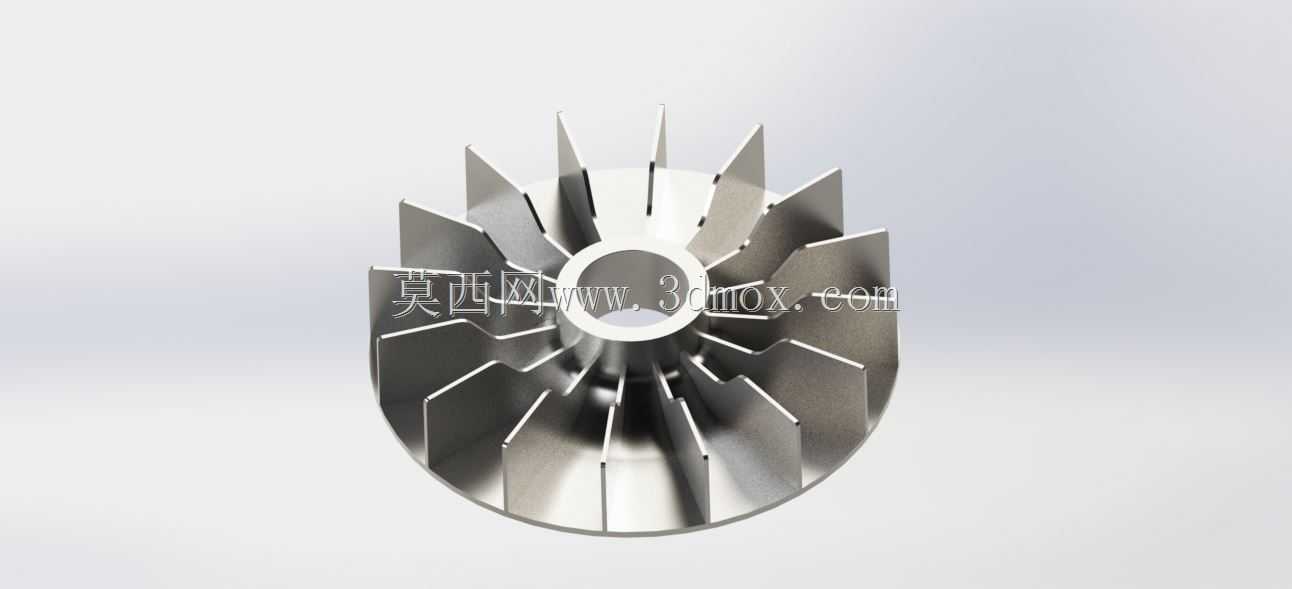

径向直叶片离心式金属叶轮结构设计

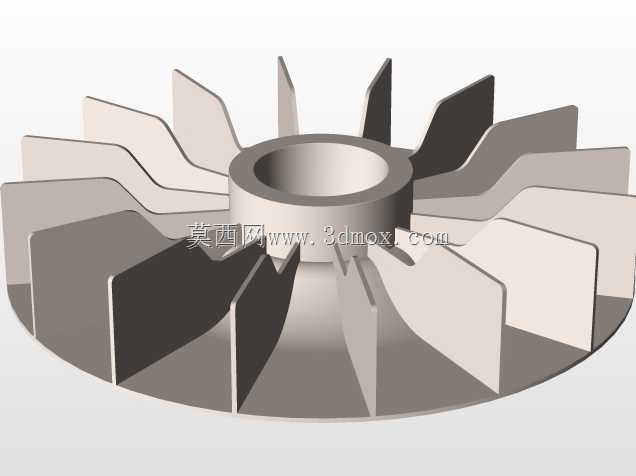

在工业散热、通风送风、流体增压类设备的结构设计中，叶轮作为核心做功部件，其叶片形态、轮毂匹配度、整体动平衡表现直接决定整套设备的运行效率与振动噪声水平。这款径向直叶片结构的金属叶轮，主要适配小流量高风压的工况场景，常见于小型设备散热风道、局部排风装置、微型离心风机的核心做功单元，也可作为小型涡轮增压类结构的原型参考。从实际安装边界来看，叶轮中心的通孔为标准轴孔配合结构，设计时预留了键槽安装位的冗余空间，可适配不同直径的电机输出轴，轴孔与轮毂的同轴度公差控制在IT7级区间，能有效降低高速旋转时的径向跳动量，避免运行过程中出现轴系磨损、异常振动的问题。叶轮整体外径与轴向宽度的比例经过多轮迭代调整，在保证叶片有效做功面积的前提下，尽可能压缩轴向安装尺寸，适配内部空间紧凑的小型设备安装需求，安装时仅需保证叶轮端面与电机安装法兰的平行度偏差不超过0.02mm，即可满足常规转速下的运行要求。从设计思路层面，这款叶轮采用直叶片径向排布的结构，区别于后弯式叶片的大风量低风压特性，直叶片径向结构能够在相同转速下输出更高的风压，适合需要克服一定风道阻力的送风场景，比如密闭机柜内部的定向散热、工业电子设备的局部强制风冷、小型吸尘装置的负压产生单元。叶片与轮毂、轮盖的连接采用一体化铣削成型的结构逻辑，建模时对叶片根部做了R角过渡处理，避免应力集中导致的高速旋转下叶片断裂问题，每片叶片的厚度均匀一致，相邻叶片的流道宽度偏差控制在0.1mm以内，保证各个流道的气流通过性一致，从结构层面降低气动噪声的产生。叶片的前缘做了微小的倒角处理，能够减少气流切入叶片时的湍流损失，提升叶轮的做功效率，轮盖的外圈采用翻边结构，既可以提升叶轮整体的结构刚度，避免高速旋转时叶片出现外张变形，也能够减少气流从叶轮外缘的泄漏量，提升风压输出的稳定性。在实际应用场景中，这类金属叶轮相比塑料叶轮具备更高的结构强度与耐温性能，可在环境温度较高的工况下长期运行，不会出现高温变形、叶片软化的问题，适合工业设备、工控机箱、高温作业区域的通风散热场景使用。建模过程中，优先以轴孔中心为全局基准，先完成轮毂基体的特征绘制，再通过圆周阵列的方式完成所有叶片的特征排布，最后对所有连接位置做圆角过渡与壁厚校验，确保整体结构的质量分布均匀，满足动平衡校正的基础要求，后续实际生产时仅需对叶轮做简单的动平衡去重处理，即可达到G2.5级的动平衡精度要求，适配最高每分钟上万转的运行转速。叶轮的流道设计采用等截面直流通路，气流在流道内的流动路径短，流动阻力小，不容易出现积尘、杂物卡滞的问题，即便在含有少量粉尘的空气环境中运行，也能保持稳定的做功效率，后期维护清理的难度更低。
